El principio de funcionamiento de un transformador se basa en la ley de Faraday de la inducción electromagnética. En esencia, un transformador transfiere energía eléctrica de un circuito a otro a través de la inducción mutua, sin una conexión eléctrica directa entre ellos.

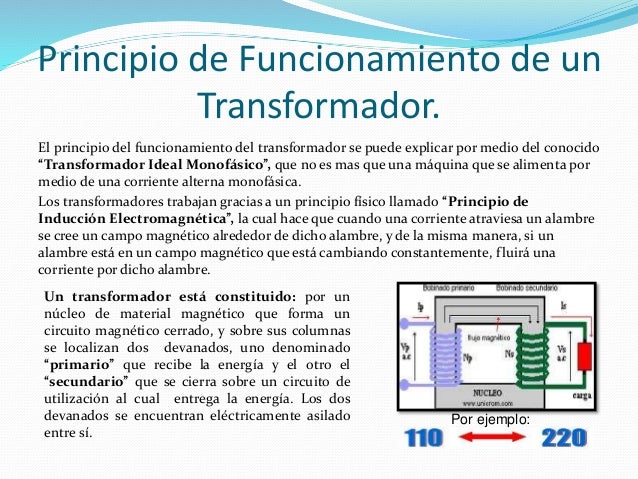

El transformador consta de dos o más bobinas de alambre enrolladas alrededor de un núcleo común, generalmente hecho de un material ferromagnético como el hierro. Estas bobinas se denominan devanado primario y devanado secundario. El devanado primario recibe la energía eléctrica de la fuente, mientras que el devanado secundario suministra la energía eléctrica transformada a la carga.
Cuando una corriente alterna (AC) fluye a través del devanado primario, crea un campo magnético variable en el núcleo. Este campo magnético cambiante induce un voltaje en el devanado secundario. La magnitud de este voltaje inducido depende de la relación entre el número de vueltas en el devanado primario y el número de vueltas en el devanado secundario.
Must Read
La relación de transformación (Np/Ns) determina la relación entre los voltajes y las corrientes en los devanados primario y secundario. Si el número de vueltas en el devanado secundario es mayor que en el primario (Ns > Np), el transformador es un transformador elevador, aumentando el voltaje. Si el número de vueltas en el devanado secundario es menor que en el primario (Ns < Np), el transformador es un transformador reductor, disminuyendo el voltaje.
Ejemplo 1: Un transformador con 100 vueltas en el primario y 200 vueltas en el secundario, alimentado con 120V AC, producirá aproximadamente 240V AC en el secundario (asumiendo eficiencia ideal).
Ejemplo 2: Un transformador con 200 vueltas en el primario y 100 vueltas en el secundario, alimentado con 120V AC, producirá aproximadamente 60V AC en el secundario (asumiendo eficiencia ideal).
Es crucial destacar que los transformadores solo funcionan con corriente alterna. Con corriente continua (DC), el campo magnético sería constante, y no se induciría voltaje en el devanado secundario.
En resumen, el transformador permite aumentar o disminuir los niveles de voltaje de manera eficiente y segura. Esta capacidad es esencial en la distribución de energía eléctrica a gran escala, adaptando los niveles de voltaje para la transmisión a larga distancia y el uso doméstico.
