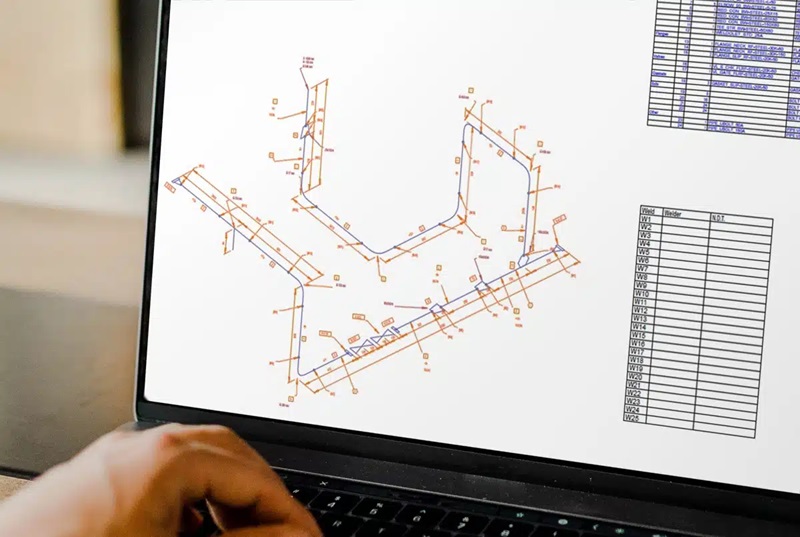

Un manual de isométricos de tuberías en formato PDF es un documento que proporciona guías y ejemplos detallados sobre cómo crear e interpretar dibujos isométricos de sistemas de tuberías. Estos manuales son herramientas cruciales para ingenieros, diseñadores y técnicos involucrados en la construcción y mantenimiento de plantas industriales.
El proceso general de creación y uso de un isométrico, guiado por un manual, incluye los siguientes pasos:
- Identificación de la línea: Primero, identifica la línea de tubería específica que se va a representar. Esto incluye su número de identificación único, por ejemplo, "L-101-1".
- Trazado inicial: Usando el manual como referencia, traza las líneas principales de la tubería, respetando las convenciones isométricas (generalmente, 30° y 150° con respecto a la horizontal). Considera el punto de inicio y la dirección del flujo. Un manual típicamente incluye una tabla de símbolos estándar. Por ejemplo, un codo de 90 grados se representaría con un arco característico.
- Adición de detalles: Incorpora todos los accesorios, válvulas y otros componentes presentes en la línea. El manual explicará cómo representar cada componente de manera clara y concisa. Por ejemplo, las válvulas se pueden representar con símbolos específicos dependiendo de su tipo (compuerta, globo, etc.).
- Dimensionamiento y etiquetado: A cada tramo de tubería se le asigna una dimensión y se etiqueta correctamente. El manual proporciona ejemplos de cómo indicar las longitudes de los tramos y las elevaciones (offsets).
- Creación de la lista de materiales (BOM): Finalmente, se genera una lista completa de todos los materiales necesarios para construir la línea, basándose en el isométrico. El manual debe explicar cómo organizar esta lista eficientemente.
Ejemplo: Un manual puede incluir un ejemplo de un isométrico completo para una línea sencilla que conecta dos equipos, mostrando cómo dimensionar los tramos y cómo representar los soportes de la tubería.
Must Read
Los manuales de isométricos de tuberías son indispensables porque garantizan la correcta fabricación e instalación de sistemas de tuberías, evitando errores costosos y asegurando la seguridad en las plantas industriales. También facilitan la comunicación efectiva entre los diferentes equipos involucrados en el proyecto.
