El creep en líneas de transmisión se refiere a la deformación plástica lenta y gradual que experimentan los conductores a lo largo del tiempo, bajo una carga constante o sostenida.
Veamos cómo se analiza y se tiene en cuenta este efecto, paso a paso.
Paso 1: Identificación del Material del Conductor
Primero, identifica el material del conductor. El aluminio, el acero recubierto de aluminio (ACSR), y el cobre son comunes. Cada material tiene diferentes propiedades de creep. Por ejemplo, el aluminio tiende a experimentar creep más significativamente que el acero.
Must Read
Obtener las especificaciones del fabricante es crucial. Busca información sobre la composición específica del conductor y sus propiedades mecánicas.
Paso 2: Determinación de la Carga Mecánica
Calcula la carga mecánica que actúa sobre el conductor. Esta carga proviene principalmente del peso propio del cable. También del peso del hielo, la presión del viento y la tensión inicial de tendido.
Considera las condiciones climáticas extremas esperadas. Un invierno con fuerte acumulación de hielo o vientos huracanados aumentarán la carga.
Usa fórmulas de mecánica de materiales para calcular la tensión (fuerza por unidad de área) en el conductor. Recuerda que la tensión es el factor clave que impulsa el creep.
Paso 3: Obtención de Datos de Creep del Material

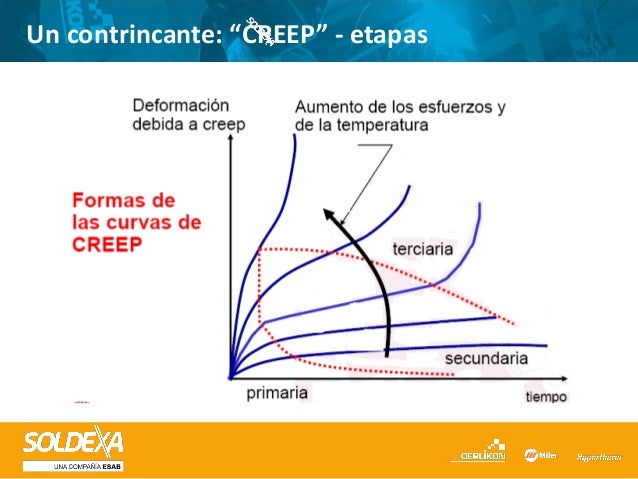

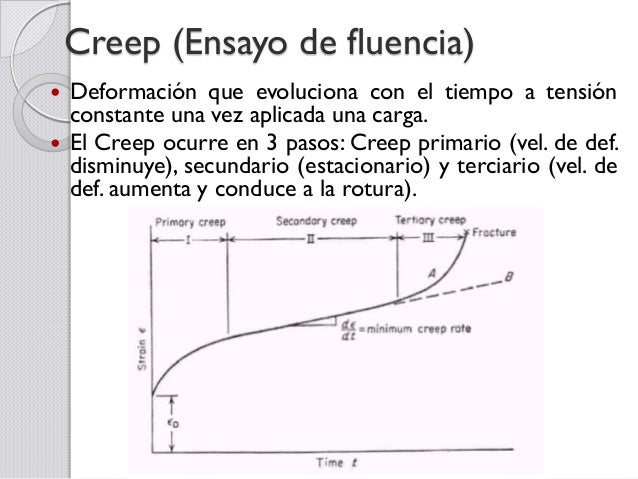

Consulta las curvas de creep para el material del conductor. Estas curvas muestran la relación entre la deformación (elongación) y el tiempo, a diferentes niveles de tensión y temperatura.
Los fabricantes de cables suelen proporcionar estas curvas. Si no están disponibles, busca datos de investigación en materiales similares.
Estas curvas te permitirán estimar cuánto se deformará el conductor con el tiempo bajo las condiciones de carga que calculaste.
Paso 4: Modelado del Creep
Selecciona un modelo de creep apropiado. Hay modelos simples (lineales) y modelos más complejos (no lineales) que intentan capturar el comportamiento real del material.
Un modelo simple podría ser una ecuación lineal que relaciona la deformación por creep con el tiempo y la tensión. Un modelo más complejo podría incluir términos exponenciales para representar la aceleración del creep con el tiempo.
El modelo te permitirá predecir la elongación del conductor en función del tiempo.
Paso 5: Cálculo de la Flecha (Sag) y la Distancia al Suelo
Usa el modelo de creep para calcular la elongación del conductor a lo largo de la vida útil esperada de la línea de transmisión.
Esta elongación aumentará la flecha (sag) del cable entre las torres. Una mayor flecha significa que el cable estará más cerca del suelo.
Verifica que la distancia entre el cable y el suelo (clearance) siga siendo segura, incluso después de considerar el creep. Las normativas establecen distancias mínimas de seguridad.
Paso 6: Diseño y Ajustes
Si la flecha calculada debido al creep reduce la distancia al suelo por debajo de los límites seguros, debes realizar ajustes en el diseño de la línea.
Posibles soluciones incluyen: aumentar la altura de las torres, usar conductores con menor propensión al creep, o aumentar la tensión inicial de tendido (aunque esto puede tener otras consecuencias).
El diseño debe garantizar la seguridad y la confiabilidad de la línea de transmisión a lo largo de su vida útil, teniendo en cuenta el efecto del creep.
Paso 7: Monitoreo
Implementar un programa de monitoreo de la flecha (sag) de las líneas de transmisión. Esto permite detectar desviaciones de los modelos y tomar medidas correctivas a tiempo.
El monitoreo puede incluir inspecciones visuales, medición de la flecha con equipos especializados o el uso de sensores remotos.
El monitoreo continuo ayuda a garantizar la seguridad y la confiabilidad de la línea de transmisión a largo plazo. Así, se pueden identificar problemas antes de que se conviertan en fallas costosas.
