Bienvenidos al fascinante mundo de los circuitos RLC en serie. Imaginen un río con obstáculos. Es como la corriente eléctrica en un circuito. Exploraremos cómo interactúan la resistencia, el inductor y el capacitor.
Componentes Clave: R, L, y C
Primero, hablemos de los jugadores principales. Tenemos la Resistencia (R). Piénsenla como un estrechamiento en el río. Dificulta el flujo del agua, convirtiendo parte de su energía en calor. En un circuito, limita la corriente.
Luego está el Inductor (L). Imaginen una rueda de agua pesada en el río. Cuesta trabajo ponerla en marcha y también cuesta trabajo detenerla. Un inductor se opone a los cambios rápidos en la corriente. Almacena energía en un campo magnético.
Must Read
Finalmente, tenemos el Capacitor (C). Piensen en un pequeño embalse conectado al río. Puede almacenar agua y luego liberarla. Un capacitor almacena energía en un campo eléctrico. Se opone a los cambios rápidos en el voltaje.

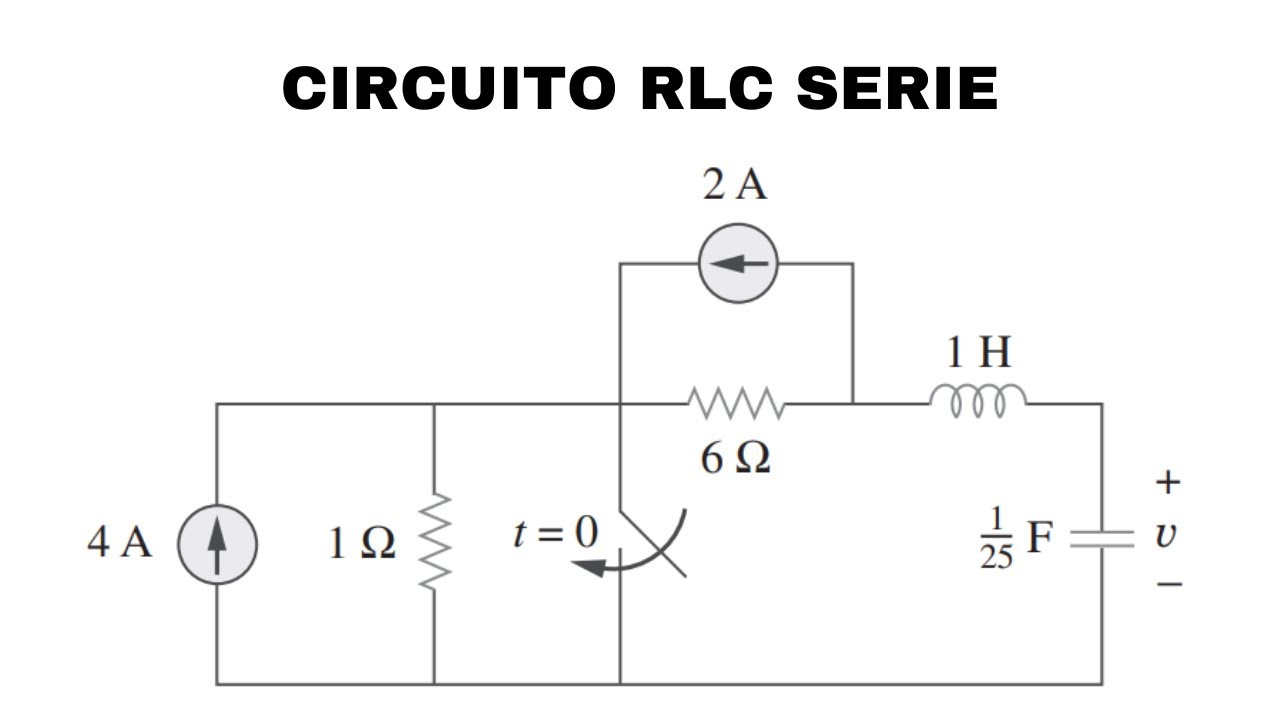

El Circuito RLC en Serie: Un Viaje Unificado
En un circuito RLC en serie, estos tres componentes están conectados uno tras otro. La corriente debe pasar a través de cada uno en secuencia. Es como un viaje donde el agua del río debe superar primero el estrechamiento, luego la rueda y finalmente llenar el embalse.
Visualicen la corriente eléctrica como una onda. La resistencia está siempre en fase con la corriente. Esto significa que el voltaje en la resistencia alcanza su máximo al mismo tiempo que la corriente. El inductor adelanta el voltaje a la corriente en 90 grados. El capacitor retrasa el voltaje con respecto a la corriente en 90 grados.
Impedancia: La Resistencia Total
La Impedancia (Z) es la resistencia total al flujo de corriente en un circuito RLC. No es simplemente la suma de la resistencia, inductancia y capacitancia. Debido a las diferencias de fase entre el voltaje y la corriente en cada componente, debemos usar un poco de trigonometría.
Imaginen un triángulo rectángulo. La resistencia (R) es un lado. La diferencia entre la reactancia inductiva (XL) y la reactancia capacitiva (XC) es el otro lado. La hipotenusa de este triángulo es la impedancia (Z). La fórmula es Z = √(R² + (XL - XC)²).
La reactancia inductiva (XL) aumenta con la frecuencia de la corriente. Piensen en la rueda de agua. Si intentan hacerla girar más rápido, ofrece más resistencia. La reactancia capacitiva (XC) disminuye con la frecuencia. Piensen en el embalse. Si vierten agua rápidamente, se llena más lentamente.
Resonancia: El Punto Dulce
La Resonancia ocurre cuando XL = XC. En este punto, la impedancia del circuito es mínima. La corriente alcanza su máximo. Imaginen que la rueda de agua y el embalse se cancelan mutuamente. El río fluye libremente.
Los circuitos resonantes se utilizan en muchas aplicaciones. Por ejemplo, en radios. Permiten sintonizar una frecuencia específica. Filtran otras frecuencias no deseadas.
Aplicaciones en el Mundo Real
Los circuitos RLC son fundamentales en la electrónica. Se encuentran en fuentes de alimentación, filtros, osciladores y muchos otros dispositivos. Ayudan a dar forma y controlar las señales eléctricas.
Por ejemplo, en un ecualizador de audio, los circuitos RLC se utilizan para ajustar las frecuencias de sonido. En una fuente de alimentación, ayudan a filtrar el ruido y proporcionar un voltaje estable. En los sistemas de comunicación inalámbrica, son esenciales para la transmisión y recepción de señales.
Comprender los circuitos RLC en serie es crucial para cualquier persona interesada en la electrónica. ¡Sigan explorando y experimentando!
