Diagrama De Cuerpo Libre Dos Bloques

Un diagrama de cuerpo libre (DCL) es un dibujo simplificado que muestra un objeto o sistema aislado y todas las fuerzas externas que actúan sobre él. Cuando tenemos dos bloques, hacemos un DCL para cada bloque por separado.

¿Por qué necesitamos el DCL?

El DCL nos ayuda a visualizar y analizar las fuerzas. Esto es crucial para entender el movimiento de los bloques. Con el DCL, podemos aplicar las leyes de Newton y resolver problemas de física. Imagina dos cajas conectadas por una cuerda. ¿Cómo saber la tensión en la cuerda? El DCL te da la respuesta.

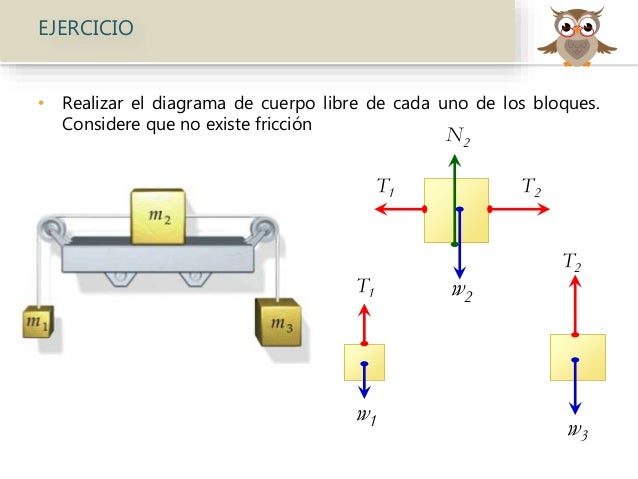

Pasos para crear un DCL de dos bloques

Crear un DCL para sistemas de dos bloques sigue una serie de pasos importantes:

1. Aislar cada bloque: Dibuja cada bloque por separado. No los dibujes juntos.
2. Identificar las fuerzas: Piensa en todas las fuerzas que actúan sobre cada bloque.
3. Dibujar las fuerzas: Representa cada fuerza como una flecha. La dirección de la flecha indica la dirección de la fuerza. La longitud de la flecha puede representar la magnitud de la fuerza (aunque esto no siempre es necesario en un DCL básico).
4. Nombrar las fuerzas: Dale un nombre a cada fuerza (por ejemplo, peso = 'mg', tensión = 'T', fuerza normal = 'N', fuerza de fricción = 'f').

Fuerzas comunes en un DCL de dos bloques

Estas son las fuerzas que más comúnmente encontrarás:

• Peso (mg): La fuerza de la gravedad. Siempre apunta hacia abajo.
• Fuerza Normal (N): La fuerza que una superficie ejerce sobre un objeto. Es perpendicular a la superficie.
• Tensión (T): La fuerza ejercida por una cuerda, cable o hilo. Siempre tira del objeto.
• Fuerza de fricción (f): La fuerza que se opone al movimiento. Actúa paralela a la superficie. Puede ser estática (si el objeto está en reposo) o cinética (si el objeto se mueve).
• Fuerza aplicada (F): Una fuerza externa que se aplica directamente al objeto.

Ejemplo: Dos bloques conectados por una cuerda

Imagina dos bloques, A y B, sobre una superficie horizontal sin fricción. Están conectados por una cuerda. Una fuerza F tira del bloque B hacia la derecha.

DCL del bloque A:

• Peso (m_Ag) hacia abajo.
• Fuerza Normal (N_A) hacia arriba.
• Tensión (T) hacia la derecha.

DCL del bloque B:

• Peso (m_Bg) hacia abajo.
• Fuerza Normal (N_B) hacia arriba.
• Tensión (T) hacia la izquierda (misma tensión que en el bloque A, pero en dirección opuesta).
• Fuerza aplicada (F) hacia la derecha.

Consideraciones importantes

Recuerda que la tensión en la cuerda que conecta los bloques es la misma para ambos bloques (asumiendo una cuerda ideal, sin masa). La dirección de la tensión es crucial: tira de cada bloque. La fuerza normal es siempre perpendicular a la superficie de contacto y equilibra el peso si no hay aceleración vertical.

Practica dibujando DCLs para diferentes situaciones. Cuanto más practiques, mejor entenderás cómo las fuerzas interactúan y cómo afectan el movimiento de los objetos. ¡Un DCL bien hecho es la clave para resolver problemas de física!
