¡Hola futuros ingenieros de control! Vamos a sumergirnos en el fascinante mundo de la Ecuación Característica de un sistema de control. Piénsenla como el ADN del sistema, la clave para entender su comportamiento.
Imaginemos un columpio. Si lo empujamos una vez, ¿qué pasa? Oscila, ¿verdad? La forma en que oscila (su frecuencia y cómo se amortigua) está determinada por sus características físicas. La Ecuación Característica es como conocer esas características físicas pero para un sistema de control más complejo.
¿Qué es la Ecuación Característica?
La Ecuación Característica es una ecuación algebraica que se obtiene a partir de la función de transferencia de lazo cerrado de un sistema. Recuerda, la función de transferencia de lazo cerrado describe cómo responde un sistema a una entrada, teniendo en cuenta la retroalimentación.
Must Read
Matemáticamente, si tenemos una función de transferencia de lazo cerrado G(s), la Ecuación Característica se obtiene igualando el denominador de G(s) a cero. Es decir, si G(s) = N(s) / D(s), entonces la Ecuación Característica es D(s) = 0. ¡Simple!
Pensemos en una receta de pastel. La función de transferencia de lazo cerrado sería la receta completa. El denominador de la función, D(s), representa los ingredientes cruciales que definen cómo se horneará el pastel, su textura y sabor. La Ecuación Característica (D(s) = 0) identifica esos ingredientes esenciales.
¿Por qué es importante?
La importancia radica en sus raíces. Las raíces de la Ecuación Característica (los valores de 's' que la hacen igual a cero) son los polos del sistema en la función de transferencia de lazo cerrado.
¿Polos? Imaginemos un mapa. Los polos son lugares especiales en ese mapa (el plano complejo 's') que nos indican cómo se comportará el sistema. La ubicación de estos polos en el plano complejo determina si el sistema es estable, inestable, o marginalmente estable.
Si todos los polos están en el lado izquierdo del plano complejo, el sistema es estable. Si hay al menos un polo en el lado derecho, el sistema es inestable. Si los polos están sobre el eje imaginario, el sistema es marginalmente estable (oscila continuamente).
Volviendo al columpio, la posición de los polos determinaría si el columpio se detiene gradualmente (estable), sigue oscilando indefinidamente (marginalmente estable), o empieza a oscilar cada vez más fuerte hasta volcarse (inestable).

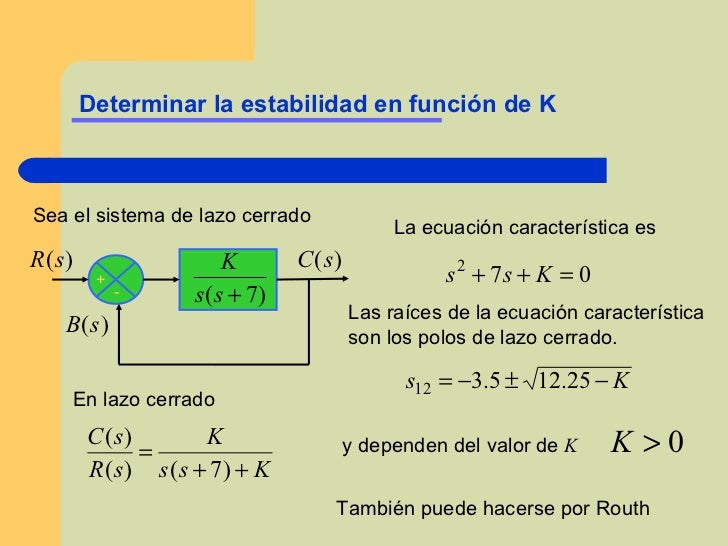

Un Ejemplo Visual
Imaginemos controlar la temperatura de un horno. Tenemos un sensor de temperatura (retroalimentación) y un elemento calefactor (actuador). La Ecuación Característica nos dirá si el horno mantendrá la temperatura deseada sin oscilaciones excesivas (estable), sobrepasará la temperatura deseada repetidamente (marginalmente estable), o se quemará (inestable).
Si la Ecuación Característica nos dice que el sistema es inestable, podemos modificar la función de transferencia del controlador (¡cambiar la "receta"!) para mover los polos al lado izquierdo del plano complejo y así estabilizar el sistema.
La Ecuación Característica es una herramienta poderosa para el análisis y diseño de sistemas de control. Conocerla nos permite predecir y modificar el comportamiento de un sistema, asegurando que funcione de manera segura y eficiente.
Recuerda: Ecuación Característica → Raíces (Polos) → Estabilidad del Sistema.
¡Sigue practicando y explorando el mundo del control! ¡Es fascinante!
