El drenaje en muros de contención es un sistema crucial diseñado para aliviar la presión hidrostática. Esta presión es causada por la acumulación de agua detrás del muro, lo que puede comprometer su estabilidad y provocar fallas. Sin un drenaje adecuado, el agua saturada en el suelo ejerce una fuerza considerable sobre el muro, aumentando el riesgo de vuelco, deslizamiento o agrietamiento.

El propósito principal del drenaje es reducir la presión del agua detrás del muro. Al eliminar el agua, se disminuye la fuerza que actúa sobre la estructura, prolongando su vida útil y garantizando su seguridad.

¿Cómo funciona el sistema de drenaje? Se basa en varios componentes que trabajan en conjunto:

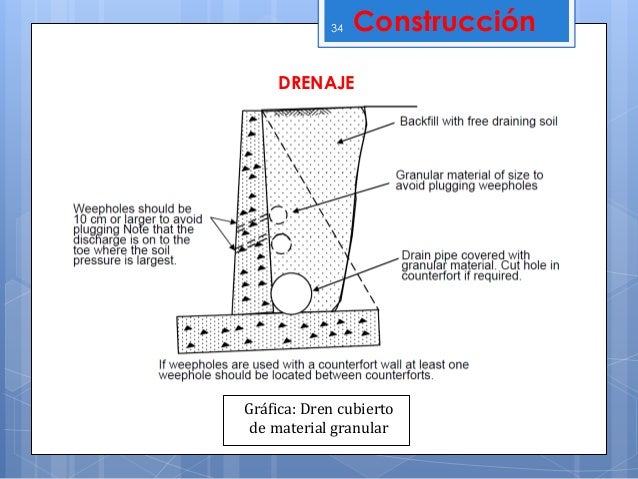

1. Material granular de respaldo: Se coloca un material permeable (grava o arena gruesa) detrás del muro. Este material permite que el agua fluya libremente hacia el sistema de drenaje.
2. Filtro geotextil: Se utiliza una tela geotextil para separar el material granular del suelo circundante. El geotextil permite el paso del agua, pero impide el paso de partículas finas de suelo (arcilla o limo) que podrían obstruir el sistema. Piénsalo como un colador sofisticado.

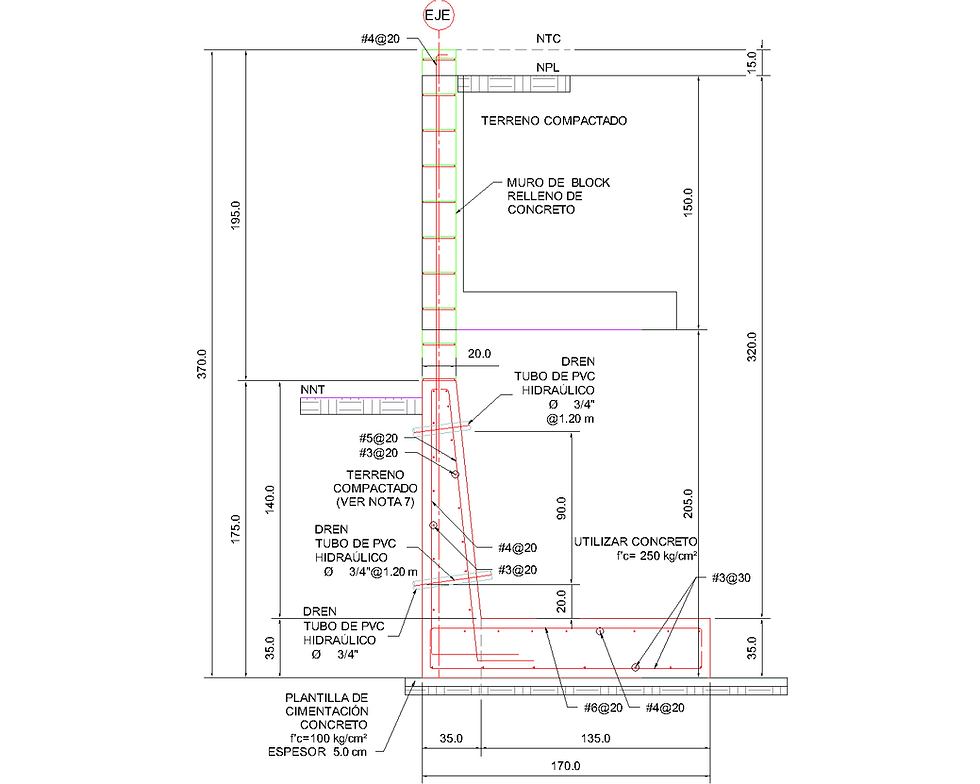

3. Tubos de drenaje: Estos tubos perforados se colocan en la base del muro. Recolectan el agua que ha filtrado a través del material granular y la conducen lejos del muro.
4. Salidas de drenaje (Weep holes): Son pequeños orificios que se perforan directamente en el muro a intervalos regulares. Permiten que el agua acumulada escape, aliviando la presión local. Un ejemplo simple es un muro de contención pequeño en un jardín, donde se pueden ver estos orificios.

La correcta instalación del sistema de drenaje es fundamental. Un diseño inadecuado o una instalación deficiente pueden llevar al fracaso del sistema y, en última instancia, a la falla del muro de contención.

Consideremos un ejemplo: Imagina un muro de contención sosteniendo una carretera en una zona lluviosa. Sin drenaje, el agua de lluvia se acumularía detrás del muro, creando una presión enorme. Con el tiempo, esta presión podría provocar que el muro se incline o incluso se derrumbe, poniendo en peligro la carretera y a las personas que la utilizan. El sistema de drenaje correcto evita este escenario.

En resumen, el drenaje en muros de contención es una inversión crucial que garantiza la estabilidad y durabilidad de la estructura al gestionar eficazmente la presión hidrostática.
