¡Hola, futuro ingeniero! Vamos a explorar el mundo de las resistencias. Específicamente, cómo se comportan cuando están conectadas en serie y en paralelo. Imagina que las resistencias son como obstáculos en un río.

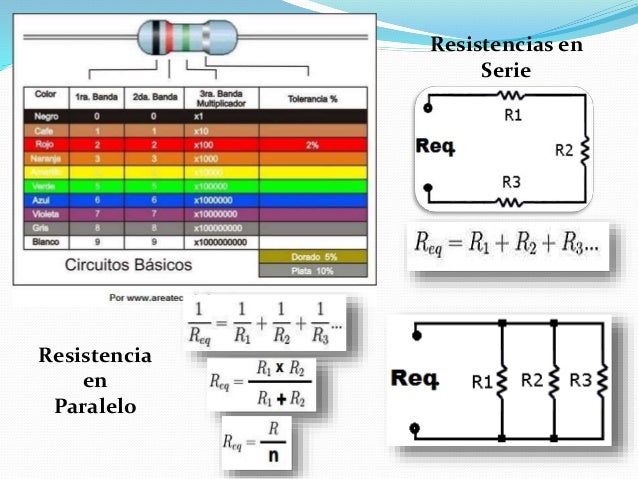

Resistencias en Serie: Una Sola Ruta
Piensa en una carrera de obstáculos. Todos los corredores deben pasar por cada obstáculo, uno tras otro. Esto es similar a las resistencias en serie. Están conectadas una tras otra, formando una única ruta para la corriente eléctrica.
Visualiza una tubería de agua con secciones más estrechas. Cada sección estrecha (resistencia) dificulta el flujo del agua (corriente). Cuantas más secciones estrechas tengas, más difícil será que el agua fluya. En serie, la resistencia total aumenta.
Must Read
Matemáticamente, la resistencia total (RT) en serie es la suma de todas las resistencias individuales: RT = R1 + R2 + R3 + ...
Imagina que tienes tres resistencias: una de 10 ohmios, otra de 20 ohmios y una tercera de 30 ohmios. Si están en serie, la resistencia total será 10 + 20 + 30 = 60 ohmios. ¡Una resistencia bastante grande!
Resistencias en Paralelo: Múltiples Caminos
Ahora, imagina un río que se divide en varios canales. El agua puede elegir por qué canal fluir. Esto es como las resistencias en paralelo. La corriente eléctrica tiene múltiples caminos para seguir.
Piensa en una autopista con varios carriles. Si hay mucho tráfico, tener más carriles ayuda a que los coches (corriente) circulen más rápido. En paralelo, cada resistencia proporciona un camino adicional para la corriente, lo que reduce la resistencia total.
La fórmula para calcular la resistencia total en paralelo es un poco más compleja: 1/RT = 1/R1 + 1/R2 + 1/R3 + ... Luego, debes invertir el resultado para obtener RT.
Volviendo a nuestro ejemplo con resistencias de 10, 20 y 30 ohmios. Si están en paralelo, 1/RT = 1/10 + 1/20 + 1/30 = 0.1 + 0.05 + 0.0333 = 0.1833. Luego, RT = 1 / 0.1833 = 5.45 ohmios. Mucho menor que cuando estaban en serie.
Comparación Visual: Carreteras y Ríos
Piensa en las resistencias en serie como una carretera estrecha y sinuosa. El tráfico se ralentiza y la circulación es difícil. En cambio, las resistencias en paralelo son como una autopista con muchos carriles. El tráfico fluye más rápido y sin problemas.
Otro ejemplo: Imagina un río con una cascada (resistencia). En serie, tendrías varias cascadas seguidas, dificultando mucho el paso del agua. En paralelo, tendrías varios canales alrededor de la cascada, permitiendo que el agua fluya más fácilmente.
Puntos Clave a Recordar
- Serie: Una sola ruta, la resistencia total aumenta.
- Paralelo: Múltiples rutas, la resistencia total disminuye.
Recuerda estas imágenes y analogías. Te ayudarán a comprender mejor cómo funcionan las resistencias en serie y en paralelo. ¡Practica con diferentes valores de resistencia para afianzar tus conocimientos! ¡Buena suerte en tu camino para convertirte en un gran ingeniero!
