W dzisiejszym artykule skupimy się na zagadnieniach związanych z transformatorami i bezpiecznikami, materiałem często omawianym na lekcjach techniki w drugim roku gimnazjum (obecnie klasa 8 szkoły podstawowej). Omówimy ich zasadę działania, budowę, zastosowania oraz sposób rozwiązywania zadań sprawdzających wiedzę z tego zakresu. Celem jest przygotowanie uczniów do sprawdzianu i pogłębienie zrozumienia tych kluczowych elementów elektroniki i elektroenergetyki.

Transformatory: Podstawy działania i budowa

Zasada działania transformatora

Transformator to urządzenie elektromagnetyczne służące do przenoszenia energii elektrycznej prądu przemiennego z jednego obwodu do drugiego, przy jednoczesnej zmianie jego napięcia. Działa na zasadzie indukcji elektromagnetycznej. Kluczowym elementem jest rdzeń, zazwyczaj wykonany z blach stalowych, na którym nawinięte są dwa uzwojenia: pierwotne (zasilane) i wtórne (odbierające energię).

Gdy przez uzwojenie pierwotne przepływa prąd przemienny, wytwarza on zmienne pole magnetyczne. To pole przenika przez rdzeń i indukuje napięcie w uzwojeniu wtórnym. Wartość napięcia w uzwojeniu wtórnym zależy od stosunku liczby zwojów w obu uzwojeniach.

Budowa transformatora

Typowy transformator składa się z:

• Rdzenia: Wykonany z blach stalowych (zazwyczaj krzemowych) izolowanych od siebie, aby zminimalizować straty energii związane z prądami wirowymi. Rdzeń ma za zadanie skupiać strumień magnetyczny.
• Uzwojenia pierwotnego: Nawinięte na rdzeń uzwojenie, do którego doprowadza się napięcie zasilające.
• Uzwojenia wtórnego: Nawinięte na rdzeń uzwojenie, z którego odbiera się napięcie wyjściowe.
• Izolacji: Zapewnia izolację elektryczną między uzwojeniami, rdzeniem i obudową transformatora.
• Obudowy: Chroni transformator przed uszkodzeniami mechanicznymi i wpływem środowiska.

Rodzaje transformatorów

Transformatory można podzielić na różne kategorie, w zależności od ich przeznaczenia i konstrukcji:

• Transformatory obniżające napięcie (step-down): Mają mniej zwojów w uzwojeniu wtórnym niż w pierwotnym, przez co obniżają napięcie. Stosowane np. w zasilaczach urządzeń elektronicznych.
• Transformatory podwyższające napięcie (step-up): Mają więcej zwojów w uzwojeniu wtórnym niż w pierwotnym, przez co podwyższają napięcie. Stosowane np. w liniach przesyłowych wysokiego napięcia.
• Autotransformatory: Posiadają tylko jedno uzwojenie, które jest jednocześnie uzwojeniem pierwotnym i wtórnym. Są mniejsze i tańsze od transformatorów z dwoma uzwojeniami, ale nie zapewniają izolacji galwanicznej.
• Transformatory separacyjne: Służą do izolacji galwanicznej obwodu zasilanego od obwodu zasilającego. Stosowane np. w laboratoriach i szpitalach, aby zapewnić bezpieczeństwo użytkownikom.

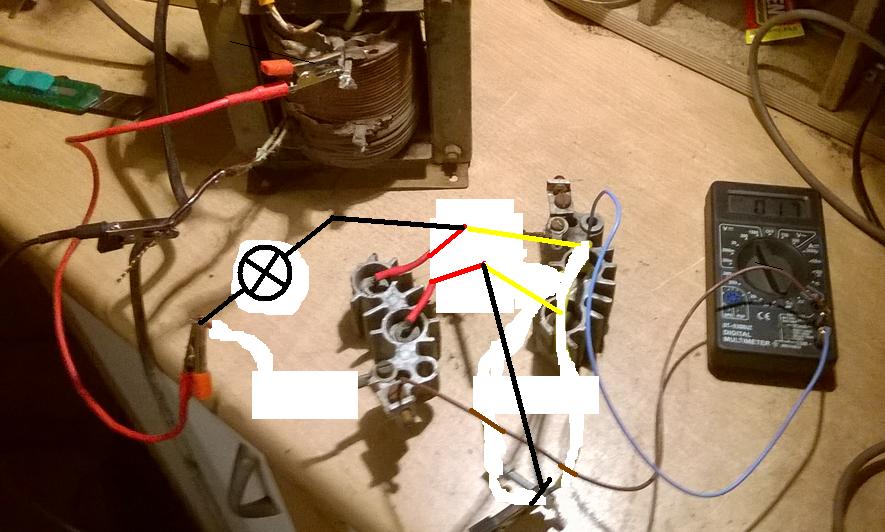

Przykładowe zadania i obliczenia związane z transformatorami

Zadanie: Transformator obniżający napięcie ma na uzwojeniu pierwotnym 2000 zwojów, a na uzwojeniu wtórnym 200 zwojów. Napięcie na uzwojeniu pierwotnym wynosi 230V. Oblicz napięcie na uzwojeniu wtórnym.

Rozwiązanie: Stosujemy wzór: U₁/U₂ = N₁/N₂, gdzie U₁ to napięcie pierwotne, U₂ to napięcie wtórne, N₁ to liczba zwojów uzwojenia pierwotnego, a N₂ to liczba zwojów uzwojenia wtórnego.

Podstawiając dane, otrzymujemy: 230V / U₂ = 2000 / 200. Po przekształceniu wzoru, U₂ = (230V * 200) / 2000 = 23V. Zatem napięcie na uzwojeniu wtórnym wynosi 23V.

Bezpieczniki: Ochrona obwodów elektrycznych

Zasada działania bezpiecznika

Bezpiecznik to element zabezpieczający obwód elektryczny przed skutkami przeciążeń i zwarć. Jego działanie opiera się na topnieniu elementu topikowego (cienkiego drucika lub płytki) w momencie, gdy prąd przekroczy dopuszczalną wartość. Przepalenie bezpiecznika przerywa obwód, uniemożliwiając dalszy przepływ prądu i chroniąc w ten sposób inne elementy obwodu przed uszkodzeniem.

Budowa bezpiecznika

Typowy bezpiecznik składa się z:

• Elementu topikowego: Wykonany z materiału o niskiej temperaturze topnienia (np. cyny, ołowiu lub ich stopów). Jego przekrój i materiał są tak dobrane, aby przepalił się przy określonej wartości prądu.
• Obudowy: Wykonana z materiału izolacyjnego (np. szkła, ceramiki lub tworzywa sztucznego). Chroni element topikowy przed uszkodzeniami mechanicznymi i wpływem środowiska. Często na obudowie znajdują się oznaczenia informujące o wartości prądu znamionowego bezpiecznika.
• Zacisków: Służą do podłączenia bezpiecznika do obwodu elektrycznego.

Rodzaje bezpieczników

Istnieje wiele rodzajów bezpieczników, różniących się konstrukcją, charakterystyką działania i zastosowaniem. Najpopularniejsze rodzaje to:

• Bezpieczniki topikowe (wkłady topikowe): Najczęściej spotykane w instalacjach domowych i przemysłowych. Dostępne w różnych rozmiarach i wartościach prądu znamionowego. Dzielą się na bezpieczniki zwłoczne (T) i szybkie (F).
• Bezpieczniki automatyczne (wyłączniki nadprądowe): Działają na zasadzie wyzwalacza elektromagnetycznego lub termicznego. Po zadziałaniu można je ponownie włączyć, co jest ich dużą zaletą w porównaniu z bezpiecznikami topikowymi.
• Bezpieczniki samochodowe: Stosowane w instalacjach elektrycznych pojazdów samochodowych. Są małe i kompaktowe, a ich obudowy są zazwyczaj kolorowe, co ułatwia identyfikację wartości prądu znamionowego.

Charakterystyki bezpieczników

Charakterystyka bezpiecznika określa zależność czasu przepalenia od wartości prądu. Wyróżniamy bezpieczniki szybkie (F), które przepalają się bardzo szybko, i zwłoczne (T), które tolerują krótkotrwałe przeciążenia (np. podczas rozruchu silnika) i przepalają się dopiero przy dłużej trwającym przeciążeniu.

Wybór odpowiedniego bezpiecznika zależy od charakteru obciążenia i wymaganej ochrony obwodu. Zastosowanie niewłaściwego bezpiecznika może prowadzić do częstego przepalania lub braku ochrony w przypadku zwarcia.

Przykłady i zastosowania bezpieczników

Przykład 1: W instalacji oświetleniowej zastosowano bezpiecznik o wartości 10A. Oznacza to, że bezpiecznik przepali się, gdy prąd w obwodzie przekroczy 10 amperów. Przepalenie może nastąpić w wyniku zwarcia lub podłączenia zbyt wielu odbiorników do jednego obwodu.

Przykład 2: W obwodzie z silnikiem elektrycznym stosuje się bezpiecznik zwłoczny. Silnik podczas rozruchu pobiera znacznie większy prąd niż podczas normalnej pracy. Bezpiecznik zwłoczny pozwala na przepływ tego większego prądu przez krótki czas, nie powodując jego przepalenia.

Real-world data: Z badań wynika, że większość awarii urządzeń elektrycznych w gospodarstwach domowych jest spowodowana przeciążeniami lub zwarciami. Prawidłowo dobrane i sprawne bezpieczniki mogą zapobiec poważnym uszkodzeniom urządzeń i pożarom.

Bezpieczniki i Transformatory w praktyce: Przykłady z życia codziennego

Zasilacze do laptopów i telefonów: W większości zasilaczy znajduje się transformator obniżający napięcie z 230V do wartości potrzebnej do zasilania urządzenia (np. 12V, 5V). Dodatkowo, często stosowany jest bezpiecznik, który chroni zasilacz i urządzenie przed uszkodzeniami spowodowanymi przepięciami lub zwarciami.

Instalacje elektryczne w budynkach: W rozdzielnicy elektrycznej znajdują się bezpieczniki automatyczne, które chronią poszczególne obwody w budynku przed przeciążeniami i zwarciami. Dzięki temu, w przypadku awarii w jednym obwodzie, nie zostaje wyłączone całe zasilanie w budynku.

Urządzenia AGD (pralki, lodówki, zmywarki): Wewnątrz tych urządzeń często znajdują się transformatory zasilające niektóre podzespoły, oraz bezpieczniki chroniące je przed uszkodzeniem.

Przygotowanie do sprawdzianu: Porady i wskazówki

Aby dobrze przygotować się do sprawdzianu z transformatorów i bezpieczników, warto:

• Powtórzyć definicje i zasady działania: Upewnij się, że rozumiesz, jak działają transformatory i bezpieczniki, jakie są ich rodzaje i zastosowania.
• Rozwiązywać zadania: Ćwicz obliczenia związane z transformatorami (np. obliczanie napięcia, prądu, liczby zwojów). Rozważ różne scenariusze działania bezpieczników.
• Przeanalizować schematy: Zapoznaj się z schematami elektrycznymi zawierającymi transformatory i bezpieczniki. Naucz się je rozpoznawać i interpretować.
• Zadawać pytania: Jeśli masz wątpliwości, nie wahaj się pytać nauczyciela lub kolegów.
• Skorzystać z dodatkowych źródeł: Przejrzyj podręczniki, strony internetowe i filmy edukacyjne, aby poszerzyć swoją wiedzę.

Pamiętaj! Zrozumienie zasady działania tych elementów jest kluczowe do dalszej nauki elektroniki i elektrotechniki.

Podsumowanie i wnioski

Zarówno transformatory, jak i bezpieczniki są niezbędnymi elementami w systemach elektroenergetycznych i urządzeniach elektrycznych. Transformatory umożliwiają dostosowanie napięcia do potrzeb różnych odbiorników, a bezpieczniki zapewniają ochronę przed skutkami przeciążeń i zwarć.

Zrozumienie zasad działania i budowy tych elementów jest kluczowe dla każdego, kto interesuje się elektroniką i elektrotechniką. Mam nadzieję, że ten artykuł pomógł Ci lepiej zrozumieć te zagadnienia i przygotować się do sprawdzianu z techniki.
