Rozumiemy, że dla wielu uczniów klasy piątej technika, zagadnienie linii rysunkowych może wydawać się nieco abstrakcyjne. Często przychodzi moment, gdy na lekcji pojawia się temat sprawdzianu z techniki, a konkretnie linii rysunkowych, i wtedy pojawia się pytanie: "Po co nam to właściwie?". Może zastanawiacie się, czy te wszystkie kreski, kropki i ich grubości mają faktycznie jakieś znaczenie w realnym świecie, czy to tylko kolejny element, który trzeba zapamiętać przed kartkówką. Jesteśmy tutaj, aby rozwiać te wątpliwości i pokazać, że linie rysunkowe to nie tylko teoria, ale fundament, na którym opiera się mnóstwo praktycznych zastosowań, od prostego rysunku technicznego po skomplikowane projekty inżynierskie.

Wyobraźcie sobie budowanie domu. Architekt nie rysuje tylko ogólnego zarysu. On precyzyjnie określa, gdzie mają być ściany nośne, gdzie ściany działowe, gdzie biegną instalacje elektryczne, a gdzie hydrauliczne. Jak to wszystko przekazać wykonawcom, żeby wiedzieli, co jest najważniejsze, co jest widoczne, a co ukryte? Właśnie tutaj wkraczają linie rysunkowe. Każdy rodzaj linii ma swoje specyficzne znaczenie i informuje nas o czymś innym. Bez nich rysunek techniczny byłby chaotyczną plątaniną, z której nikt nic by nie zrozumiał. Dlatego opanowanie zasad stosowania linii rysunkowych to klucz do efektywnej komunikacji w świecie technicznym.

Znaczenie Linii Rysunkowych w Praktyce

Czasami możemy usłyszeć głosy, że te wszystkie zasady są przestarzałe i że dzisiejsza technologia, jak projektowanie CAD, wszystko upraszcza. Oczywiście, programy komputerowe są niezwykle pomocne i automatyzują wiele procesów. Jednak podstawowa wiedza o liniach rysunkowych jest nadal fundamentalna. Programy CAD działają w oparciu o te same zasady, a inżynierowie i technicy nadal muszą rozumieć, co oznaczają poszczególne linie, aby poprawnie tworzyć i interpretować rysunki techniczne, nawet te tworzone cyfrowo. Programy CAD nie zastępują wiedzy, one ją usprawniają.

Przykłady z życia codziennego:

• Budowa: Architektura i budownictwo to chyba najbardziej oczywiste pole. Rysunki techniczne z użyciem odpowiednich linii pozwalają precyzyjnie określić wymiary, materiały, połączenia, a także widok poszczególnych elementów konstrukcji (np. fundamentów ukrytych pod ziemią).
• Produkcja maszyn: Projektowanie części maszyn, narzędzi, urządzeń – wszędzie tam kluczowe są rysunki techniczne. Linie pokazują, gdzie są gwinty, fazowania, zaokrąglenia, otwory, które są istotne dla procesu produkcji i montażu.
• Przemysł motoryzacyjny: Tworzenie samochodów wymaga setek, a nawet tysięcy rysunków technicznych dla każdej pojedynczej części. Bez jasnego przekazu wizualnego, zawartego w odpowiednio stosowanych liniach, stworzenie działającego pojazdu byłoby niemożliwe.
• Projektowanie elektroniki: Schematy elektryczne i elektroniczne również wykorzystują specyficzne rodzaje linii do reprezentowania różnych elementów obwodu, połączeń i sygnałów.
• Rzemiosło i DIY: Nawet podczas realizacji prostych projektów hobbystycznych, jak budowa mebli czy tworzenie prototypów, zrozumienie podstaw rysunku technicznego, w tym linii, może znacząco ułatwić pracę i uniknąć błędów.

Jak widzicie, linie rysunkowe są uniwersalnym językiem inżynierii i techniki. Ich poprawne stosowanie zapewnia jednoznaczność i precyzję, eliminując ryzyko błędów interpretacji, które mogłyby prowadzić do kosztownych pomyłek, a nawet zagrożeń.

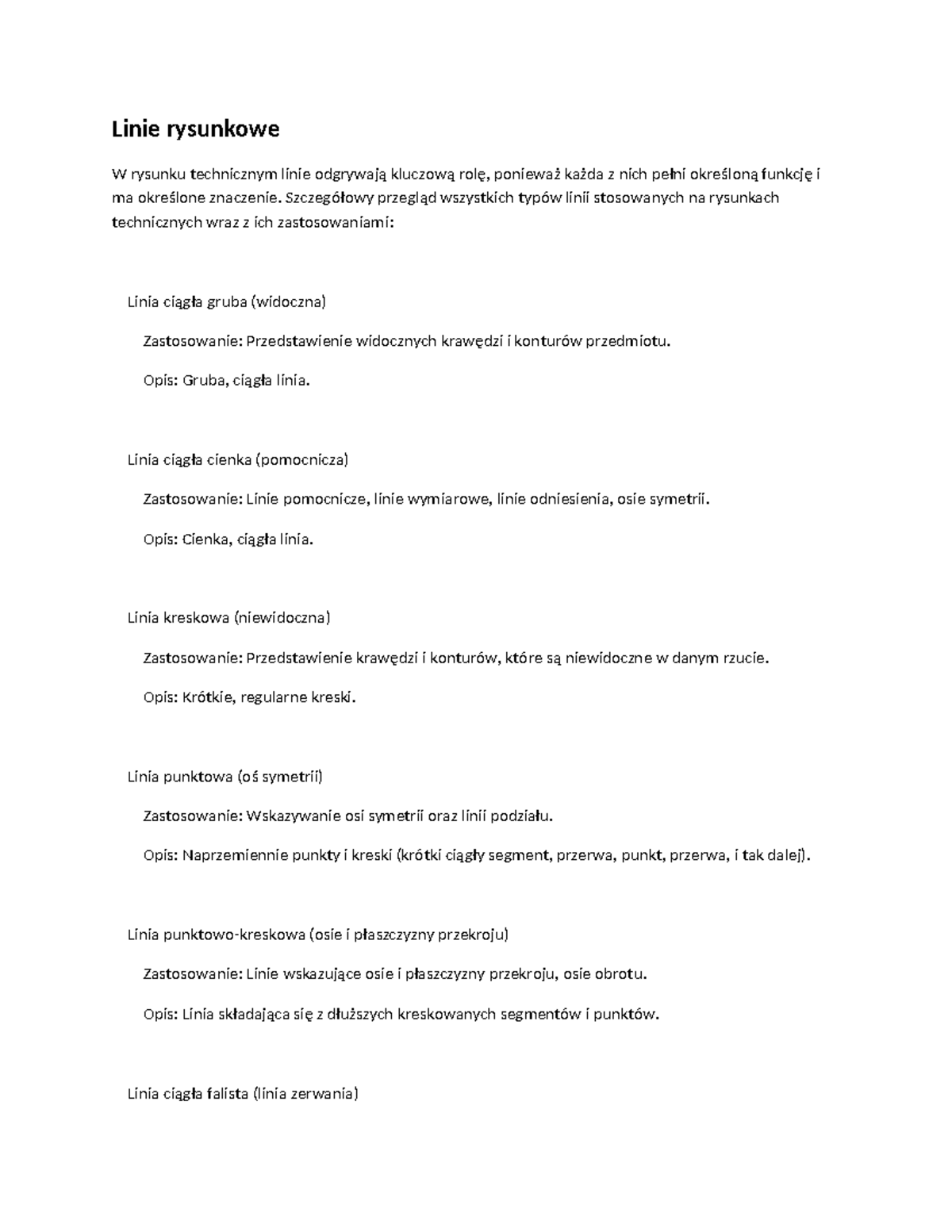

Rodzaje Linii Rysunkowych i Ich Znaczenie

Zanim przejdziemy do szczegółów, warto wspomnieć, że istnieje wiele rodzajów linii, ale na poziomie klasy piątej skupiamy się na tych kluczowych. Zazwyczaj są one różnicowane pod względem grubości i sposobu rysowania (ciągła, kreskowana, kreskowo-kropkowa).

Linie Ciągłe

To nasze podstawowe linie. Są używane do przedstawiania widocznych krawędzi i konturów obiektów. Wyobraźcie sobie, że patrzycie na pudełko – jego zewnętrzne krawędzie to właśnie linie ciągłe.

• Linia ciągła gruba: Jest to linia najczęściej stosowana. Służy do zaznaczania widocznych krawędzi obiektu. Gdy rysujemy na przykład kubek, linią ciągłą grubą zaznaczymy jego zewnętrzny zarys, uchwyt, a także górną krawędź otworu. To dzięki niej widzimy, gdzie kończy się przedmiot, a zaczyna otaczająca przestrzeń. Jest to linia, która przykuwa uwagę i informuje nas o najważniejszych, fizycznych granicach obiektu.
• Linia ciągła cienka: Ta linia ma kilka zastosowań. Jest używana do:
  • Wymiarowania: Pokazuje długość, szerokość czy wysokość obiektu.
  • Wyprowadzania linii pomocniczych: Ułatwia umieszczanie wymiarów i symboli w odpowiednich miejscach.
  • Kreskowania: Oznacza powierzchnie przekroju.
  • Pomocniczych linii rysunkowych: Gdy rysujemy złożenie, linie ciągłe cienkie mogą być używane do zaznaczenia elementów, które nie są w pierwszym planie.
  Jest to linia, która dostarcza dodatkowych, precyzyjnych informacji, ale nie jest tak dominująca jak linia gruba. Myślcie o niej jako o "pomocniku" linii grubej, dostarczającym ważnych szczegółów.

Linie Przerywane (Kreskowane)

Te linie są kluczowe do pokazywania rzeczy, których nie widzimy bezpośrednio na pierwszy rzut oka, ale które są istotne.

• Linia przerywana cienka (kreskowana): Jest to linia, która komunikuje nam o ukrytych krawędziach lub ukrytych elementach obiektu. Wyobraźcie sobie szafkę z drzwiczkami. Kiedy rysujemy ją w widoku z przodu, linie, które pokazują wewnętrzne półki lub przegrody (które są zasłonięte przez drzwi), będą właśnie liniami przerywanymi. Bez nich nie wiedzielibyśmy, co znajduje się w środku. To dzięki niej możemy "zajrzeć" do wnętrza obiektu, nawet jeśli jest ono zasłonięte.
• Linia kropkowana cienka (kreskowo-kropkowa): Ta linia jest bardziej specyficzna i zazwyczaj używana do oznaczania osi symetrii. Jest to linia, która przechodzi przez środek obiektu i pokazuje, że obie jego strony są identyczne. Jest niezwykle przydatna przy rysowaniu elementów symetrycznych, jak koła, walce czy prostokąty. Pozwala nam to uniknąć podwajania rysowania i podkreśla geometryczną spójność obiektu.

Linie Złożone

Są to linie grubsze od linii ciągłej grubej, często z wyraźnymi kreskami i kropkami na końcach. Używane są w szczególnych sytuacjach, na przykład do oznaczania linii przekroju, po której przeprowadzono cięcie obiektu, aby pokazać jego wewnętrzną budowę.

Wytyczne dotyczące Grubości Linii

Grubość linii nie jest przypadkowa. Stosuje się ją celowo, aby nadać rysunkowi hierarchię i czytelność. Zazwyczaj mamy dwie lub trzy podstawowe grubości linii: cienkie, średnie i grube. Stosunek grubości między nimi jest ściśle określony przez normy, ale w klasie piątej zazwyczaj uczymy się, że linia ciągła gruba jest znacznie grubsza od linii ciągłej cienkiej i linii przerywanej.

Dlaczego to takie ważne? Wyobraźcie sobie mapę drogową. Główne autostrady są zaznaczone grubszymi, wyraźniejszymi liniami, a boczne drogi cieńszymi. Gdyby wszystko było narysowane tak samo, trudno byłoby od razu zorientować się, która droga jest najważniejsza. Podobnie na rysunku technicznym – grubsze linie przyciągają wzrok do kluczowych elementów.

Wyzwania i Jak Sobie z Nimi Poradzić

Często uczniowie mają problem z rozróżnieniem linii ciągłej cienkiej od linii przerywanej, lub z zapamiętaniem, do czego służy linia kropkowana. To zupełnie naturalne. Najlepszym sposobem na opanowanie tych zasad jest praktyka.

Oto kilka wskazówek, jak przygotować się do sprawdzianu i co najważniejsze – jak zrozumieć ten temat na dłużej:

• Rysuj, rysuj i jeszcze raz rysuj: Im więcej ćwiczeń wykonacie, tym łatwiej będzie Wam zapamiętać, która linia jest od czego. Proste rysunki, jak sześcian, walec, czy proste przedmioty codziennego użytku, są świetnym miejscem do rozpoczęcia.
• Używaj kolorów (na początku): Możecie na początek używać różnych kolorów do rysowania różnych typów linii. Choć na finalnym rysunku technicznym linie powinny być monochromatyczne, kolory pomogą Wam wizualnie utrwalić ich znaczenie.
• Twórz własne definicje: Spróbujcie stworzyć własne, proste analogie do każdej linii. Na przykład: linia ciągła gruba = "tu jest ciało", linia przerywana = "coś się kryje w środku", linia kropkowana = "linia środkowa, symetryczna".
• Wizualizuj obiekty: Zanim zaczniecie rysować, spróbujcie sobie wyobrazić obiekt w przestrzeni. Zastanówcie się, co jest widoczne, a co ukryte. To pomoże Wam wybrać odpowiedni typ linii.
• Nie bójcie się pytać: Jeśli macie wątpliwości, zawsze pytajcie nauczyciela lub kolegów. Wspólne rozwiązywanie problemów często przynosi najlepsze rezultaty.
• Korzystajcie z norm: Chociaż normy mogą wydawać się skomplikowane, warto zapoznać się z podstawowymi rysunkami przedstawiającymi różne rodzaje linii. W podręcznikach lub materiałach dydaktycznych często znajdziecie przykłady.

Pamiętajcie, że technika to umiejętność praktyczna. Tak jak nauka jazdy na rowerze wymaga prób i błędów, tak samo nauka rysunku technicznego potrzebuje czasu i zaangażowania. Nie zrażajcie się, jeśli od razu nie wszystko będzie idealne. Każda linia, którą narysujecie poprawnie, przybliża Was do celu.

Podsumowanie

Sprawdzian z techniki dotyczący linii rysunkowych to doskonała okazja, aby zrozumieć, jak ważna jest precyzja i jasność przekazu w świecie technicznym. Linie rysunkowe to nie tylko zbiór zasad, ale narzędzie, które pozwala nam komunikować się na poziomie projektów, budowy i produkcji. Każdy typ linii ma swoje unikalne znaczenie i gdy nauczymy się je poprawnie stosować, będziemy potrafili stworzyć rysunek, który będzie zrozumiały dla każdego, kto posiada podstawową wiedzę techniczną.

Dlatego zachęcamy Was do potraktowania nauki o liniach rysunkowych nie jako trudnego obowiązku, ale jako fascynującego wprowadzenia do świata inżynierii i projektowania. To wiedza, która może otworzyć Wam drzwi do zrozumienia, jak powstają przedmioty, które nas otaczają, i jak sami możecie tworzyć swoje własne projekty. Im lepiej opanujecie te podstawy, tym pewniej będziecie czuli się w przyszłych lekcjach techniki, a może nawet w przyszłych zawodach.

Jakie są Wasze pierwsze skojarzenia z liniami rysunkowymi? Czy mieliście już okazję spotkać się z sytuacją, w której niejasny rysunek sprawił Wam problem? Podzielcie się swoimi przemyśleniami!
