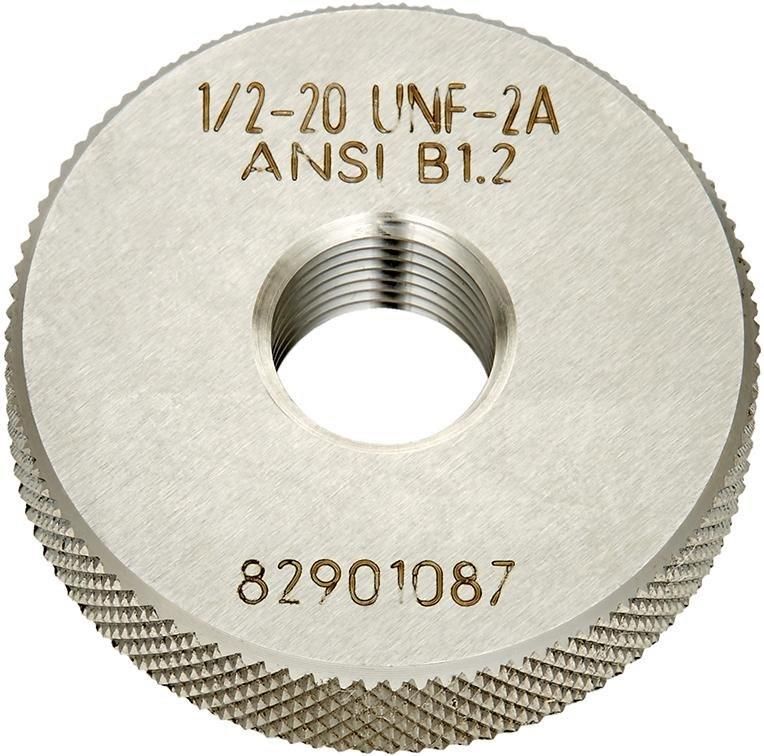

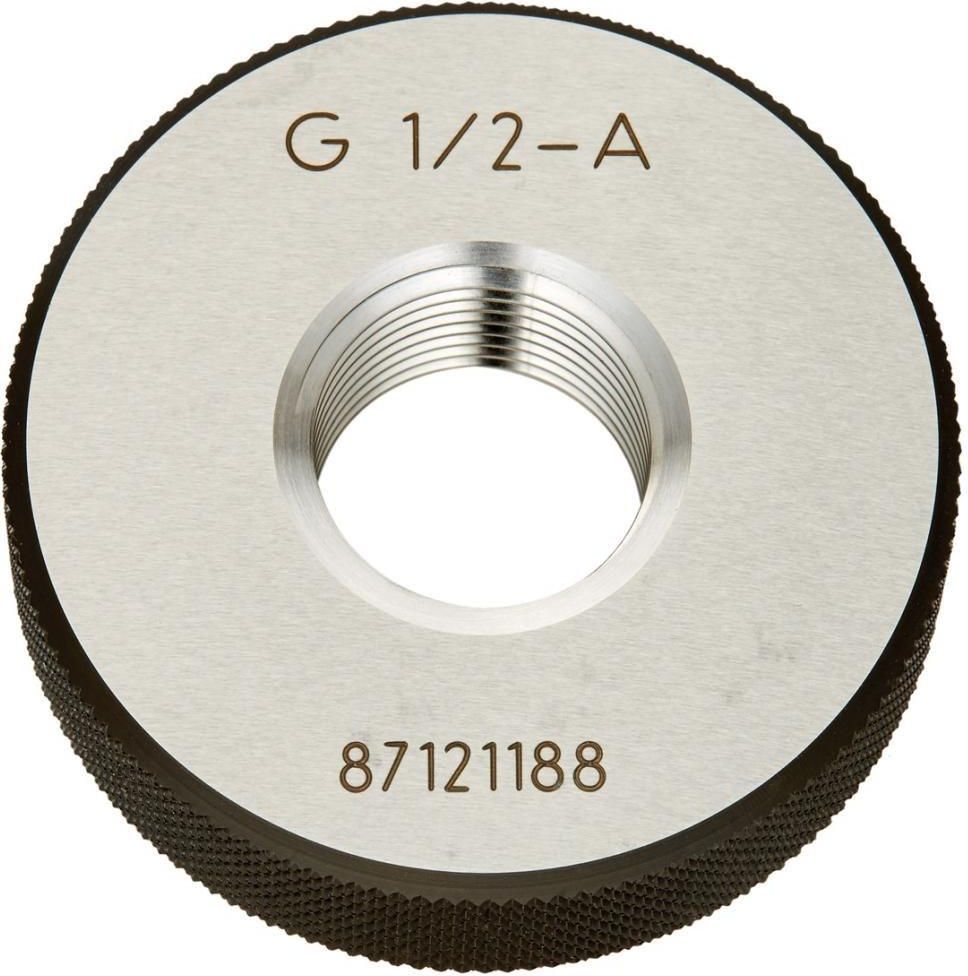

Sprawdzian Pierścieniowy 1/2 Cala to narzędzie pomiarowe służące do weryfikacji zewnętrznej średnicy walcowych przedmiotów, takich jak śruby, wkręty, czy wałki. Głównym celem sprawdzianu jest sprawdzenie, czy dany element mieści się w zdefiniowanej tolerancji wymiarowej. Cena takiego sprawdzianu zależy od wielu czynników, które omówimy później.
Proces użycia sprawdzianu pierścieniowego 1/2 cala jest prosty, ale wymaga precyzji. Składa się z następujących kroków:
Krok 1: Identyfikacja Sprawdzianu. Sprawdzian pierścieniowy 1/2 cala ma zazwyczaj dwie strony – przechodni (GO) i nieprzechodni (NO-GO). Strona przechodnia jest nieco szersza i ma za zadanie sprawdzić, czy wymiar elementu jest wystarczająco duży, aby spełniał minimalne wymagania. Strona nieprzechodnia jest nieco węższa i sprawdza, czy wymiar nie jest zbyt duży, przekraczając maksymalną tolerancję.
Must Read
Przykład: Na sprawdzianie jest wybite "GO 1/2 inch" i "NO-GO 1/2 inch". Rozpoczynamy od strony oznaczonej "GO".
Krok 2: Test Przechodni (GO). Próbujemy nałożyć stronę przechodnią (GO) sprawdzianu na testowany element. Jeżeli sprawdzian swobodnie przechodzi przez element, oznacza to, że wymiar elementu jest większy lub równy minimalnej wartości granicznej tolerancji.
Przykład: Mamy śrubę. Nakładamy na nią stronę "GO 1/2 inch". Sprawdzian przechodzi bez oporu. To dobrze, śruba jest wystarczająco duża.
Krok 3: Test Nieprzechodni (NO-GO). Następnie próbujemy nałożyć stronę nieprzechodnią (NO-GO) sprawdzianu na testowany element. Jeżeli sprawdzian nie przechodzi przez element, oznacza to, że wymiar elementu jest mniejszy lub równy maksymalnej wartości granicznej tolerancji. Idealna sytuacja to, gdy strona GO przechodzi, a NO-GO nie przechodzi.
Przykład: Teraz próbujemy nałożyć stronę "NO-GO 1/2 inch" na tę samą śrubę. Sprawdzian zatrzymuje się i nie przechodzi. To oznacza, że śruba mieści się w zadanym zakresie tolerancji wymiarowej.
Krok 4: Interpretacja Wyników. Jeśli strona GO przeszła, a strona NO-GO nie przeszła, to wymiar badanego elementu jest poprawny i mieści się w tolerancji. Jeśli strona GO nie przeszła, element jest zbyt mały. Jeśli strona NO-GO przeszła, element jest zbyt duży. W obu ostatnich przypadkach element jest wadliwy i nie spełnia specyfikacji.
Przykład: Jeżeli strona GO nie przeszła, a NO-GO również nie przeszła, to element jest za mały. Jeżeli GO przeszła, a NO-GO również przeszła, element jest za duży.
Czynniki wpływające na cenę: Cena sprawdzianu pierścieniowego 1/2 cala zależy od materiału wykonania (stal narzędziowa, węglik spiekany), producenta, certyfikatów kalibracji oraz dokładności wykonania. Sprawdziany z certyfikatem kalibracji są droższe, ale zapewniają większą pewność pomiarów. Znani producenci oferują wyższą jakość, co przekłada się na wyższą cenę.
Praktyczne zastosowania:
Kontrola jakości produkcji seryjnej. Sprawdziany pierścieniowe są niezastąpione w kontroli jakości w procesach produkcji seryjnej. Pozwalają na szybką i efektywną weryfikację wymiarów wytwarzanych elementów, co minimalizuje ryzyko wypuszczenia na rynek wadliwych produktów.
Utrzymanie ruchu maszyn i urządzeń. Podczas napraw i konserwacji maszyn i urządzeń, sprawdziany pierścieniowe są wykorzystywane do weryfikacji wymiarów zużytych elementów, takich jak sworznie i wałki, co pozwala na dobór odpowiednich części zamiennych i zapewnienie prawidłowego działania maszyn.
