Czy pamiętasz czasy, kiedy komputer wydawał się czarną magią, a każda naprawa wymagała interwencji eksperta? Szczególnie zagadkowe mogło być wnętrze obudowy, pełne kabli i płytek. Jednym z takich tajemniczych elementów były zworki na dyskach IDE. Dla wielu z nas, szczególnie dla tych, którzy zaczynali swoją przygodę z informatyką w latach 90-tych i na początku XXI wieku, ustawianie tych małych plastikowych elementow było prawdziwym wyzwaniem. Pomyłki mogły skutkować problemami z wykrywaniem dysku, zawieszaniem się systemu, a nawet utratą danych. Na szczęście, ta wiedza, choć obecnie mniej potrzebna, wciąż jest cenną lekcją z historii technologii i pozwala lepiej zrozumieć, jak działają komputery.

Dziś, gdy większość z nas korzysta z dysków SATA lub SSD, temat zworek IDE wydaje się odległy. Jednak warto pamiętać o tej archaicznej technologii, chociażby po to, by móc uruchomić stary komputer, odzyskać dane z dysku lub po prostu zaspokoić ciekawość. W tym artykule postaramy się rozjaśnić, czym są zworki IDE, jak je prawidłowo ustawić i dlaczego w ogóle były potrzebne.

Co to jest IDE i dlaczego potrzebne są zworki?

IDE (Integrated Drive Electronics), zwane również ATA (Advanced Technology Attachment) lub PATA (Parallel ATA), to standard interfejsu służący do podłączania urządzeń pamięci masowej (głównie dysków twardych i napędów CD/DVD) do płyty głównej komputera. W czasach swojej świetności był to najpopularniejszy standard, umożliwiający komunikację między dyskiem a resztą systemu.

Jedną z cech charakterystycznych IDE było użycie szerokiej, 40-pinowej taśmy do podłączania urządzeń. Każda taka taśma mogła obsługiwać dwa urządzenia. I tu pojawia się sedno problemu – jak komputer miał wiedzieć, który dysk jest który? Otóż, do tego właśnie służyły zworki.

Zworki to małe, plastikowe elementy, które można było umieścić na pinach (małych bolcach) znajdujących się na tylnej ściance dysku. W zależności od ich położenia, dysk był rozpoznawany jako Master (główny), Slave (podrzędny) lub Cable Select (wybór kablem).

Ustawienie zworki informowało płytę główną, które urządzenie ma być traktowane priorytetowo podczas uruchamiania systemu (Master), a które ma być używane jako dodatkowe (Slave). Ustawienie Cable Select pozostawiało decyzję o priorytecie kontrolerowi IDE na płycie głównej, który to zależało od położenia dysku na taśmie IDE. Generalnie, dysk umieszczony na końcu taśmy był traktowany jako Master.

Po co to całe zamieszanie?

Wyobraź sobie sytuację, że masz dwa dyski IDE w swoim komputerze. Na jednym masz zainstalowany system operacyjny, a drugi służy jako magazyn danych. Jeśli oba dyski byłyby ustawione jako Master, komputer nie wiedziałby, z którego dysku ma uruchomić system. W rezultacie komputer nie mógłby się uruchomić, wyświetlałby błędy lub po prostu zawieszał się. Dlatego tak ważne było prawidłowe ustawienie zworek.

Możliwe ustawienia zworek na dyskach IDE

Zazwyczaj na dysku IDE znajdowała się naklejka (lub wytłoczony schemat), informująca o tym, jak ustawić zworki w zależności od pożądanej roli dysku. Niestety, schematy te różniły się w zależności od producenta dysku, co dodatkowo komplikowało sprawę. Najczęściej spotykane ustawienia to:

• Master (MA): Dysk główny, z którego uruchamiany jest system operacyjny.
• Slave (SL): Dysk podrzędny, używany jako dodatkowy magazyn danych.
• Cable Select (CS): Wybór kablem – priorytet ustalany na podstawie położenia na taśmie IDE.
• Single: Ustawienie używane, gdy na taśmie IDE podłączony jest tylko jeden dysk. (Rzadziej spotykane)

Bardzo ważne! Zanim zaczniesz manipulować zworkami, koniecznie odłącz komputer od zasilania. Dotknij metalowej obudowy komputera, aby rozładować ewentualne ładunki elektrostatyczne, które mogłyby uszkodzić podzespoły. Używaj pęsety lub małych szczypiec, aby precyzyjnie umieścić zworkę na pinach.

Jak zidentyfikować ustawienia na dysku?

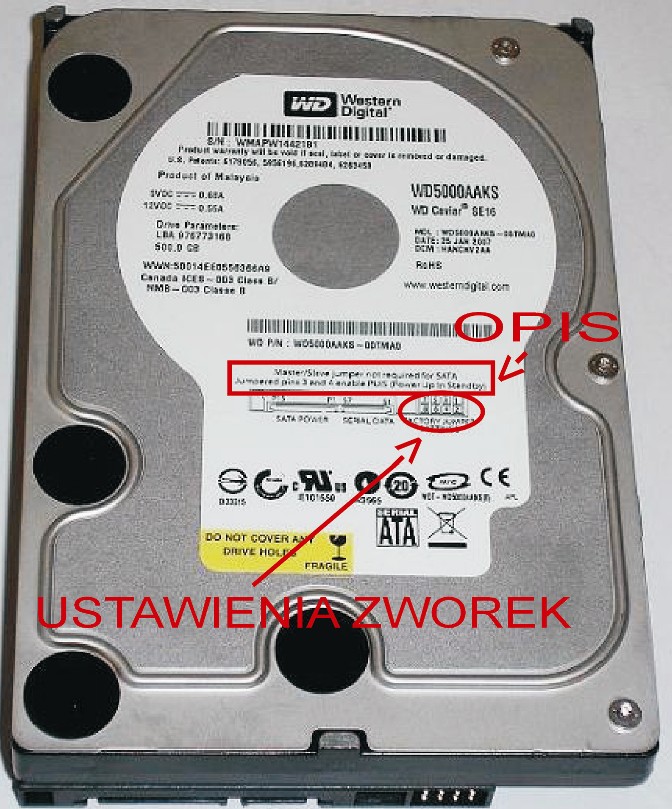

Zazwyczaj na obudowie dysku znajdziemy schemat, który ilustruje jak zworki powinny być umieszczone dla każdego z trybów pracy (Master, Slave, Cable Select). Szukaj naklejki lub wytłoczonego diagramu. Jeśli nie możesz znaleźć schematu, spróbuj poszukać informacji w Internecie, podając model dysku. Istnieją strony internetowe i fora poświęcone starym komputerom, gdzie można znaleźć instrukcje i porady dotyczące ustawiania zworek.

Praktyczne przykłady ustawiania zworek

Załóżmy, że masz stary komputer, w którym chcesz wymienić dysk twardy. Oto kilka scenariuszy i jak powinieneś ustawić zworki:

1. Jeden dysk IDE: Jeśli w komputerze jest tylko jeden dysk IDE, powinieneś ustawić go jako Master. Możliwe, że w tym przypadku na dysku znajduje się ustawienie "Single" - użyj go.
2. Dwa dyski IDE: Jeśli masz dwa dyski IDE, jeden z systemem operacyjnym (np. Windows XP) i drugi jako magazyn danych, dysk z systemem operacyjnym powinien być ustawiony jako Master, a drugi jako Slave.
3. Jeden dysk IDE i napęd CD/DVD: Jeśli masz dysk IDE i napęd CD/DVD podłączone do tej samej taśmy, dysk IDE powinien być ustawiony jako Master, a napęd CD/DVD jako Slave. (To typowy scenariusz dla wielu starych komputerów)
4. Użycie Cable Select: Jeśli zdecydujesz się na użycie Cable Select, upewnij się, że kabel IDE obsługuje tę funkcję (zwykle ma on inny kolor na jednym z końców) i podłącz dyski zgodnie z instrukcją. Zazwyczaj dysk podłączony do końca taśmy jest traktowany jako Master.

Przykład z życia: Pamiętam, jak kiedyś próbowałem uruchomić stary komputer z Windows 98. Po wymianie dysku komputer nie chciał się uruchomić. Okazało się, że zapomniałem ustawić zworkę na dysku jako Master. Po przestawieniu zworki wszystko zadziałało jak należy. To pokazuje, jak ważna jest dbałość o szczegóły przy pracy ze starymi technologiami.

Co się stanie, jeśli źle ustawisz zworki?

Nieprawidłowe ustawienie zworek może prowadzić do różnych problemów, w tym:

• Komputer nie wykrywa dysku: Jeśli zworki są ustawione nieprawidłowo, BIOS komputera może nie rozpoznać dysku, co uniemożliwi uruchomienie systemu.
• Konflikty urządzeń: Jeśli dwa urządzenia na tej samej taśmie IDE są ustawione jako Master, może dojść do konfliktu, który spowoduje zawieszanie się systemu.
• Problemy z uruchamianiem systemu: Komputer może próbować uruchomić system z nieprawidłowego dysku, co spowoduje błędy i zawieszanie się.
• Utrata danych (w skrajnych przypadkach): Choć rzadko, nieprawidłowe ustawienie zworek może prowadzić do uszkodzenia dysku i utraty danych. Dlatego zawsze warto sprawdzić poprawność ustawień przed uruchomieniem komputera.

IDE vs. SATA i SSD – dlaczego zworki zniknęły?

Technologia IDE została zastąpiona przez nowsze i szybsze standardy, takie jak SATA (Serial ATA) i SSD (Solid State Drive). Standard SATA oferuje wiele zalet w porównaniu z IDE, w tym wyższe prędkości transferu danych, mniejsze kable i prostszą konfigurację.

Co najważniejsze, SATA i SSD eliminują problem zworków. Każdy dysk SATA jest podłączany do osobnego portu na płycie głównej, co eliminuje potrzebę ręcznego ustawiania priorytetów. Komputer automatycznie rozpoznaje każdy dysk podłączony do portu SATA, dzięki czemu proces instalacji i konfiguracji jest znacznie prostszy i mniej podatny na błędy.

Podsumowanie: Lekcja z przeszłości

Ustawianie zworek na dyskach IDE może wydawać się archaiczne w dzisiejszych czasach, ale jest to cenna lekcja z historii informatyki. Znajomość tej technologii pozwala lepiej zrozumieć, jak działają komputery i jak ewoluowały standardy interfejsów. Nawet jeśli nigdy więcej nie będziesz musiał ustawiać zworki, zdobyta wiedza może przydać się w przyszłości, na przykład podczas odzyskiwania danych ze starych dysków lub uruchamiania zabytkowego komputera.

Pamiętaj, że technologia stale się rozwija, a to, co dziś wydaje się skomplikowane, jutro może być już proste i intuicyjne. Ważne jest, aby być otwartym na nowe rozwiązania i nie bać się eksperymentować, jednocześnie pamiętając o podstawach, które stanowią fundament naszej wiedzy informatycznej.

Dziś, kiedy instalacja nowego dysku SSD ogranicza się do podłączenia kabla SATA i przykręcenia kilku śrubek, warto na chwilę zatrzymać się i pomyśleć o czasach, gdy nawet najprostsza operacja wymagała uważnego studiowania instrukcji i precyzyjnego ustawiania małych, plastikowych zworek. To przypomnienie o tym, jak daleko zaszliśmy i jak bardzo technologia uprościła nasze życie.
