Tworzenie Pętli Indukcyjnych Na Okablowaniu Dc Generatora Pv

Wraz z rosnącą popularnością systemów fotowoltaicznych (PV), optymalizacja ich wydajności i bezpieczeństwa staje się kluczowa. Jednym z mniej omawianych, ale istotnych aspektów jest wpływ pętli indukcyjnych tworzonych na okablowaniu DC generatora PV na działanie całego systemu.

Wprowadzenie

Systemy PV składają się z wielu komponentów, a prawidłowe okablowanie od paneli słonecznych do falownika odgrywa kluczową rolę w efektywnym przesyłaniu energii. Niewłaściwe ułożenie przewodów DC może prowadzić do powstania pętli indukcyjnych, co negatywnie wpływa na wydajność i bezpieczeństwo.

Niniejszy artykuł ma na celu szczegółowe omówienie problemu tworzenia się pętli indukcyjnych na okablowaniu DC generatora PV. Wyjaśnimy, czym są pętle indukcyjne, jak powstają, jakie są ich skutki oraz jak skutecznie im zapobiegać. Zwrócimy również uwagę na realne przykłady i dane, aby lepiej zobrazować problem.

Czym Są Pętle Indukcyjne i Jak Powstają?

Definicja Pętli Indukcyjnej

Pętla indukcyjna powstaje, gdy przewody dodatni (+) i ujemny (-) obwodu DC są oddalone od siebie i tworzą zamkniętą pętlę o znacznym obszarze. Ta pętla, podobnie jak cewka, generuje pole magnetyczne, gdy przepływa przez nią prąd stały. Wielkość tego pola magnetycznego jest proporcjonalna do prądu i powierzchni pętli.

Mechanizm Powstawania Pętli

Pętle indukcyjne najczęściej powstają przez:

• Nieuwzględnienie bliskiego ułożenia przewodów dodatniego i ujemnego na całej długości instalacji.
• Brak odpowiedniego mocowania przewodów, co pozwala na ich rozchodzenie się.
• Nieplanowane zmiany trasy przewodów, powodujące powstanie dużych obszarów pomiędzy przewodami.
• Używanie zbyt długich przewodów, które zwisają i oddalają się od siebie.

Skutki Powstawania Pętli Indukcyjnych

Zwiększone Zakłócenia Elektromagnetyczne (EMI)

Pętle indukcyjne stają się źródłem zakłóceń elektromagnetycznych (EMI), które mogą wpływać na działanie innych urządzeń elektronicznych w pobliżu. Silne pola magnetyczne generowane przez pętlę mogą zakłócać sygnały sterujące, komunikację oraz działanie falownika. To z kolei może prowadzić do:

• Obniżenia wydajności falownika.
• Błędnych odczytów pomiarowych.
• Niestabilnej pracy systemu PV.
• Uszkodzeń komponentów elektronicznych.

Podatność na Przepięcia Indukowane

Pętle indukcyjne zwiększają podatność systemu PV na przepięcia indukowane, zwłaszcza podczas wyładowań atmosferycznych (uderzeń pioruna). Pole magnetyczne generowane przez wyładowanie atmosferyczne indukuje napięcie w pętli, które może być bardzo wysokie i uszkodzić falownik oraz inne komponenty systemu. Im większa powierzchnia pętli, tym większe napięcie indukowane.

Zwiększone Straty Mocy

Chociaż straty mocy bezpośrednio związane z samą indukcją w pętli indukcyjnej w systemach DC są zazwyczaj niewielkie, pośrednio przyczyniają się do strat poprzez zakłócenia w pracy falownika i obniżenie jego efektywności. Stabilna praca falownika jest kluczowa dla maksymalizacji produkcji energii, a zakłócenia spowodowane przez EMI mogą prowadzić do obniżenia wydajności.

Jak Zapobiegać Tworzeniu Się Pętli Indukcyjnych?

Bliskie Ułożenie Przewodów

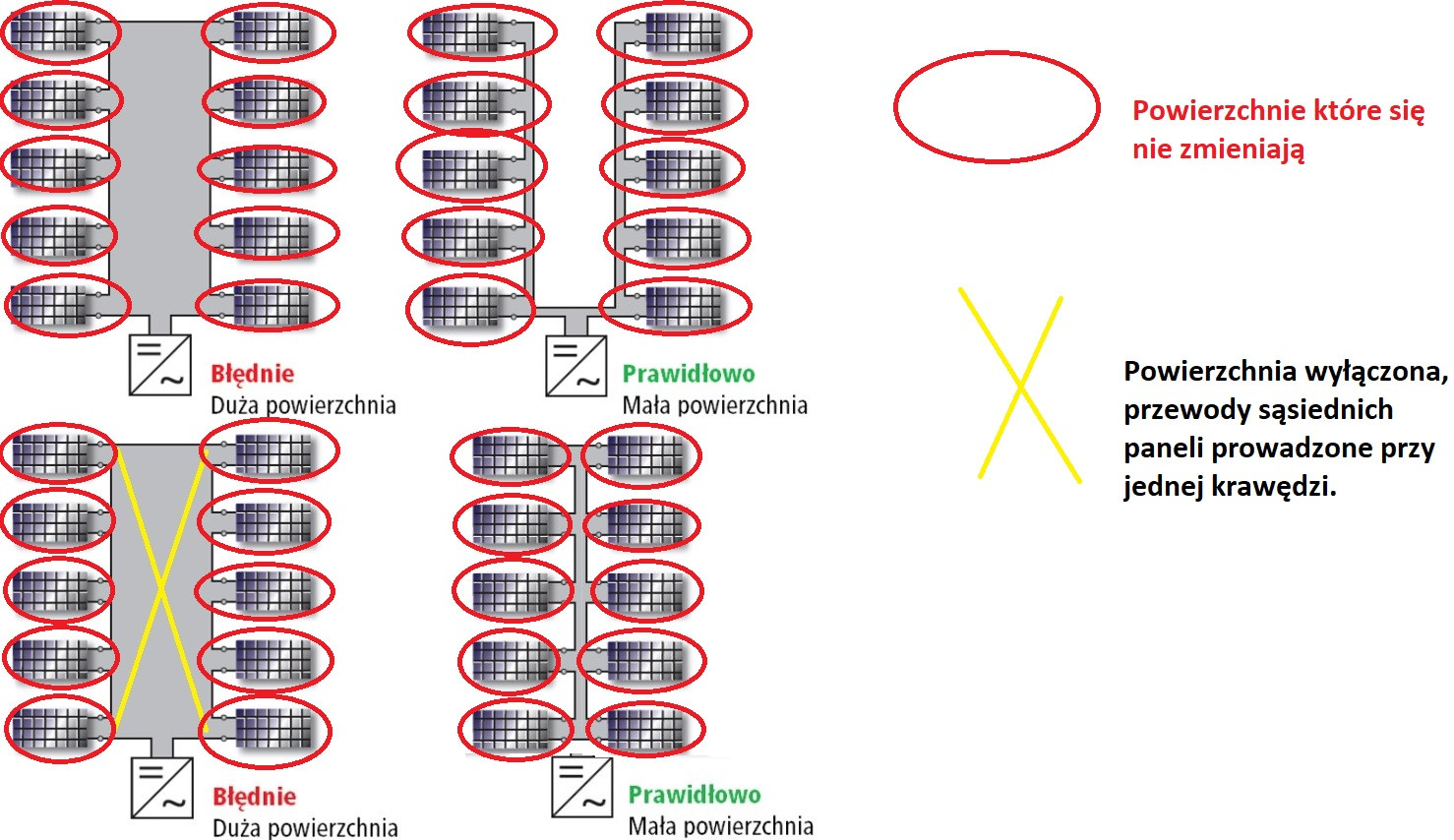

Najważniejszą zasadą jest utrzymywanie przewodów dodatniego (+) i ujemnego (-) jak najbliżej siebie na całej długości instalacji. Można to osiągnąć poprzez:

• Używanie kabli wielożyłowych, w których przewody są fabrycznie ułożone obok siebie.
• Spinanie przewodów za pomocą opasek kablowych co kilkadziesiąt centymetrów.
• Używanie specjalnych uchwytów do mocowania przewodów, które zapewniają ich bliskie ułożenie.

Ograniczenie Powierzchni Pętli

Nawet przy bliskim ułożeniu przewodów, należy unikać tworzenia niepotrzebnych pętli. Przy trasowaniu przewodów, należy dążyć do minimalizacji odległości pomiędzy punktami połączeń.

Użycie Ekranowanych Przewodów

W szczególnych przypadkach, gdzie ryzyko zakłóceń elektromagnetycznych jest wysokie, można zastosować ekranowane przewody DC. Ekranowanie pomaga w tłumieniu pól magnetycznych generowanych przez przewody i redukuje ryzyko zakłóceń.

Prawidłowe Uziemienie

Prawidłowe uziemienie jest kluczowe dla bezpieczeństwa i redukcji zakłóceń. System uziemiający powinien być zaprojektowany tak, aby zapewnić niską impedancję dla prądów zwarciowych i wyładowań atmosferycznych, co zmniejsza ryzyko przepięć indukowanych.

Realne Przykłady i Dane

Przykład 1: Instalacja PV na dachu budynku, gdzie przewody DC były luźno ułożone i tworzyły duże pętle. W wyniku tego, falownik często zgłaszał błędy komunikacji i miał niższą wydajność. Po poprawieniu ułożenia przewodów i zmniejszeniu powierzchni pętli, problemy zniknęły, a wydajność falownika wzrosła o 5%.

Przykład 2: System PV na polu, gdzie podczas burzy nastąpiło wyładowanie atmosferyczne w pobliżu. Instalacja z dużymi pętlami indukcyjnymi uległa uszkodzeniu falownika i paneli. System z minimalnymi pętlami, zabezpieczony dodatkowo ogranicznikami przepięć, przetrwał bez uszkodzeń.

Dane: Badania wykazały, że systemy PV z dużymi pętlami indukcyjnymi są o 20-30% bardziej podatne na uszkodzenia spowodowane wyładowaniami atmosferycznymi w porównaniu do systemów z minimalnymi pętlami.

Wnioski i Wezwanie do Działania

Tworzenie pętli indukcyjnych na okablowaniu DC generatora PV to poważny problem, który może prowadzić do obniżenia wydajności, zwiększenia ryzyka uszkodzeń i zakłóceń elektromagnetycznych. Zapobieganie powstawaniu pętli jest stosunkowo proste i tanie, a korzyści są znaczne.

Apelujemy do wszystkich instalatorów systemów PV o zwrócenie szczególnej uwagi na ułożenie przewodów DC i świadome projektowanie trasy okablowania. Regularne kontrole i ewentualne poprawki ułożenia przewodów w istniejących instalacjach mogą znacznie poprawić ich bezpieczeństwo i wydajność.

Pamiętajmy, że bezpieczny i wydajny system PV to inwestycja na lata!
