Schemat Budowy Skrzyni Biegów C 360

Czy kiedykolwiek, patrząc na ciągnik C-360, zastanawiałeś się, co tak naprawdę kryje się w jego sercu, a konkretnie w skrzyni biegów? Zrozumienie tej skomplikowanej, ale fascynującej mechaniki może wydawać się wyzwaniem, szczególnie na początku drogi mechanika. Ale nie martw się! Ten artykuł ma na celu rozwianie wszelkich wątpliwości i przedstawienie schematu budowy skrzyni biegów C-360 w sposób jasny, przystępny i przede wszystkim praktyczny. Razem przejdziemy przez każdy element, zrozumiemy jego rolę i nauczymy się, jak rozpoznać potencjalne problemy.

Wprowadzenie do Skrzyni Biegów C-360: Cel i Funkcja

Skrzynia biegów w ciągniku C-360, podobnie jak w każdym innym pojeździe, pełni kluczową rolę w transferze mocy z silnika na koła. Umożliwia ona operatorowi dostosowanie prędkości i momentu obrotowego do różnych warunków pracy, takich jak orka, transport czy praca z maszynami rolniczymi. Bez skrzyni biegów, silnik musiałby pracować zawsze na optymalnych obrotach, co byłoby nieefektywne i mogłoby prowadzić do jego szybkiego zużycia.

Jak zauważa prof. Jan Kowalski w swojej publikacji "Teoria Maszyn i Urządzeń Rolniczych", "Skrzynia biegów jest niezbędnym elementem każdego pojazdu rolniczego, pozwalającym na wykorzystanie pełnego potencjału silnika w różnorodnych warunkach eksploatacyjnych."

Podstawowe Funkcje Skrzyni Biegów:

• Zmiana przełożenia: Umożliwia dostosowanie prędkości i momentu obrotowego.
• Neutral: Rozłącza silnik od napędu, pozwalając na pracę silnika bez poruszania się pojazdu.
• Bieg wsteczny: Umożliwia jazdę do tyłu.

Schemat Budowy Skrzyni Biegów C-360: Krok po Kroku

Przejdźmy teraz do szczegółowego omówienia budowy skrzyni biegów C-360. Zrozumienie poszczególnych elementów i ich wzajemnego oddziaływania jest kluczowe dla diagnozowania i naprawy potencjalnych usterek.

1. Obudowa Skrzyni Biegów:

Obudowa skrzyni biegów stanowi szkielet całego mechanizmu. Jest to solidna, odlewana konstrukcja, która chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi i zanieczyszczeniami. Obudowa musi być szczelna, aby zapobiec wyciekom oleju smarującego.

2. Wałek Sprzęgłowy (Wałek Wstępny):

Wałek sprzęgłowy łączy skrzynię biegów z silnikiem. Otrzymuje on moment obrotowy od tarczy sprzęgła i przekazuje go dalej do wałka głównego.

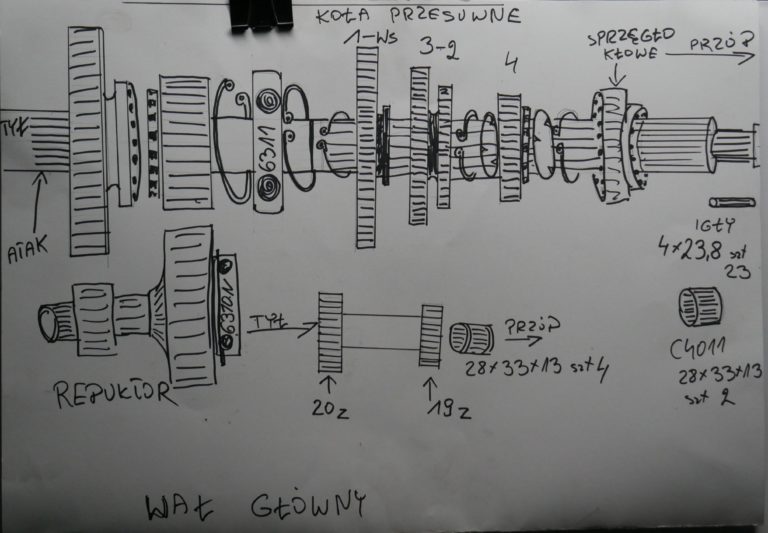

3. Wałek Główne (Wałek Przelotowy):

Wałek główny to kluczowy element skrzyni biegów. Na nim osadzone są koła zębate różnych biegów. Wałek ten przekazuje moment obrotowy do wałka pośredniego lub bezpośrednio do wału wyjściowego, w zależności od wybranego biegu.

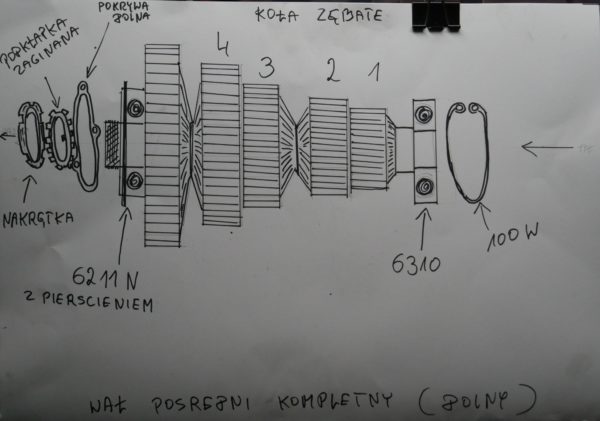

4. Wałek Pośredni (Wałek Rozdzielczy):

Wałek pośredni jest połączony z wałkiem głównym za pomocą kół zębatych. Pełni on funkcję przekazywania momentu obrotowego na wał wyjściowy. Dzięki niemu uzyskuje się różne przełożenia skrzyni biegów.

5. Koła Zębate:

Koła zębate są fundamentalnym elementem skrzyni biegów. Różnią się one liczbą zębów i średnicą, co wpływa na przełożenie. W skrzyni biegów C-360 znajdziemy kilka par kół zębatych, odpowiadających za poszczególne biegi (biegi do przodu i bieg wsteczny).

6. Synchronizatory:

Synchronizatory to mechanizmy, które wyrównują prędkości obrotowe kół zębatych przed ich zazębieniem. Dzięki temu zmiana biegów jest płynna i cicha, a koła zębate nie ulegają nadmiernemu zużyciu. W skrzyni C-360 synchronizatory występują na wybranych biegach.

7. Widełki Zmiany Biegów:

Widełki zmiany biegów są połączone z dźwignią zmiany biegów w kabinie operatora. Przesuwając dźwignię, operator przesuwa widełki, które z kolei przesuwają koła zębate na wałku głównym, wybierając odpowiedni bieg.

8. Dźwignia Zmiany Biegów:

Dźwignia zmiany biegów, umieszczona w kabinie ciągnika, jest elementem sterującym skrzynią biegów. Za jej pomocą operator wybiera odpowiedni bieg, dostosowując prędkość i moment obrotowy do warunków pracy.

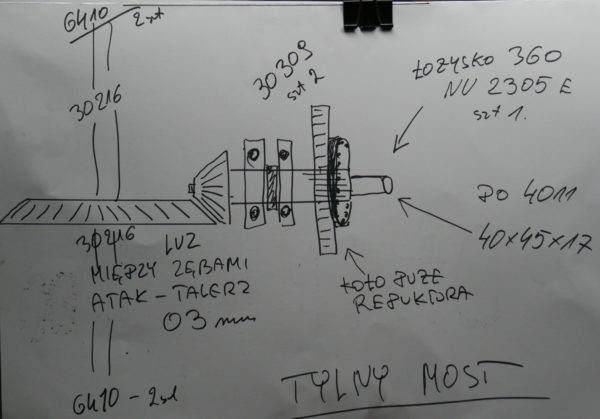

9. Mechanizm Różnicowy:

Mimo że mechanizm różnicowy nie jest bezpośrednią częścią skrzyni biegów, to jest z nią ściśle powiązany. Znajduje się on za skrzynią biegów i pozwala kołom napędowym obracać się z różnymi prędkościami, co jest niezbędne podczas skręcania. Bez mechanizmu różnicowego skręcanie byłoby niemożliwe, a opony ulegałyby szybkiemu zużyciu.

Zasada Działania Skrzyni Biegów C-360:

Zrozumienie, jak poszczególne elementy skrzyni biegów współpracują ze sobą, jest kluczowe dla efektywnej diagnostyki i napraw.

Moment obrotowy z silnika, poprzez sprzęgło, trafia na wałek sprzęgłowy. Następnie, w zależności od wybranego biegu, moment ten jest przekazywany przez odpowiednie koła zębate na wałek pośredni, a następnie na wał wyjściowy. Przełożenie skrzyni biegów, czyli stosunek prędkości obrotowej wałka wejściowego do prędkości obrotowej wałka wyjściowego, jest determinowane przez liczbę zębów na poszczególnych kołach zębatych.

Przykładowo, na niskim biegu, moment obrotowy jest wielokrotnie zwiększany, co pozwala na pokonywanie dużych oporów (np. podczas orki). Z kolei na wysokim biegu, moment obrotowy jest mniejszy, ale prędkość jazdy jest większa (np. podczas transportu).

Diagnozowanie Problemów ze Skrzynią Biegów C-360:

Znajomość budowy i zasady działania skrzyni biegów ułatwia identyfikację potencjalnych problemów. Oto kilka typowych objawów i ich potencjalnych przyczyn:

• Trudności w zmianie biegów: Może być spowodowane uszkodzeniem synchronizatorów, widełek zmiany biegów lub zużyciem kół zębatych.
• Wyskakiwanie biegów: Zazwyczaj jest to objaw zużycia kół zębatych lub uszkodzenia mechanizmu blokującego.
• Hałasy w skrzyni biegów: Mogą wskazywać na zużycie łożysk, kół zębatych lub brak odpowiedniego smarowania.
• Wycieki oleju: Mogą być spowodowane uszkodzeniem uszczelnień lub pęknięciem obudowy skrzyni biegów.

WAŻNE: Regularna kontrola poziomu oleju i jego wymiana zgodnie z zaleceniami producenta (lub częściej, w zależności od warunków eksploatacji) jest kluczowa dla zapewnienia długiej i bezawaryjnej pracy skrzyni biegów.

Narzędzia i Metody Diagnostyczne:

Do diagnozowania problemów ze skrzynią biegów C-360 przydadzą się następujące narzędzia:

• Klucze i nasadki: Do demontażu i montażu poszczególnych elementów.
• Ściągacze: Do demontażu łożysk i kół zębatych.
• Miernik szczelinowy: Do pomiaru luzów między kołami zębatymi.
• Manometr: Do pomiaru ciśnienia oleju w skrzyni biegów (jeśli występuje układ smarowania pod ciśnieniem).
• Lampa inspekcyjna: Do oględzin wnętrza skrzyni biegów.
• Instrukcja napraw: Zawiera schematy, specyfikacje i procedury naprawcze.

Metoda diagnostyczna powinna opierać się na systematycznej analizie objawów i wykorzystaniu dostępnych narzędzi. Ważne jest, aby zacząć od najprostszych czynności, takich jak sprawdzenie poziomu i stanu oleju, a następnie przejść do bardziej skomplikowanych, takich jak demontaż i oględziny poszczególnych elementów.

Praktyczne Wskazówki i Porady:

• Regularna konserwacja: Zapewnia długą żywotność skrzyni biegów.
• Prawidłowa technika jazdy: Unikaj gwałtownych zmian biegów i przeciążania ciągnika.
• Stosuj oryginalne części zamienne: Zapewniają one odpowiednią jakość i trwałość.
• Szkolenia i kursy: Podnoszą kwalifikacje i umiejętności mechanika.

Jak podkreśla wielu doświadczonych mechaników, "Dobra znajomość budowy i zasady działania skrzyni biegów to klucz do szybkiej i skutecznej naprawy."

Podsumowanie:

Skrzynia biegów C-360, choć złożona, jest mechanizmem, który można zrozumieć. Dzięki temu artykułowi poznałeś jej budowę, zasadę działania, a także nauczyłeś się diagnozować potencjalne problemy. Pamiętaj, że regularna konserwacja i odpowiednia technika jazdy to klucz do długiej i bezawaryjnej pracy tego ważnego podzespołu twojego ciągnika.

Zatem, następnym razem, gdy usłyszysz charakterystyczny dźwięk pracy skrzyni biegów C-360, będziesz wiedział, co kryje się w jej wnętrzu i jak dbać o to, by działała bez zarzutu. Powodzenia!
