Zacznijmy od najważniejszego: czym jest Projektowanie Procesów Technologicznych Typowych Części Maszyn? Najprościej mówiąc, to proces planowania i opracowywania krok po kroku, jak wytworzyć daną część maszyny. Celem jest stworzenie efektywnego, ekonomicznego i bezpiecznego planu, który uwzględnia materiał, maszyny, narzędzia i umiejętności operatorów.
Główne etapy projektowania procesu technologicznego:
- Analiza rysunku technicznego: Zrozumienie kształtu, wymiarów, tolerancji i wymaganej jakości powierzchni części. Bez tego nie da się nic zaplanować!
- Wybór materiału: Określenie, z jakiego materiału ma być wykonana część. To zależy od jej przeznaczenia, obciążeń, temperatury pracy i innych czynników. Na przykład, oś może być wykonana ze stali, a obudowa z aluminium.
- Wybór półfabrykatu: Zastanów się, z czego zaczynamy proces. Czy to będzie odlew, odkuwka, pręt czy blacha? Wybór półfabrykatu ma duży wpływ na koszt i czas wykonania części.
- Opracowanie operacji technologicznych: To serce procesu. Określamy, jakie operacje (toczenie, frezowanie, wiercenie, szlifowanie, obróbka cieplna, itp.) będą potrzebne, w jakiej kolejności i na jakich maszynach.
- Dobór narzędzi i przyrządów: Wybieramy odpowiednie narzędzia skrawające (wiertła, frezy, noże tokarskie) oraz przyrządy mocujące, które zapewnią dokładne i stabilne ustawienie części podczas obróbki.

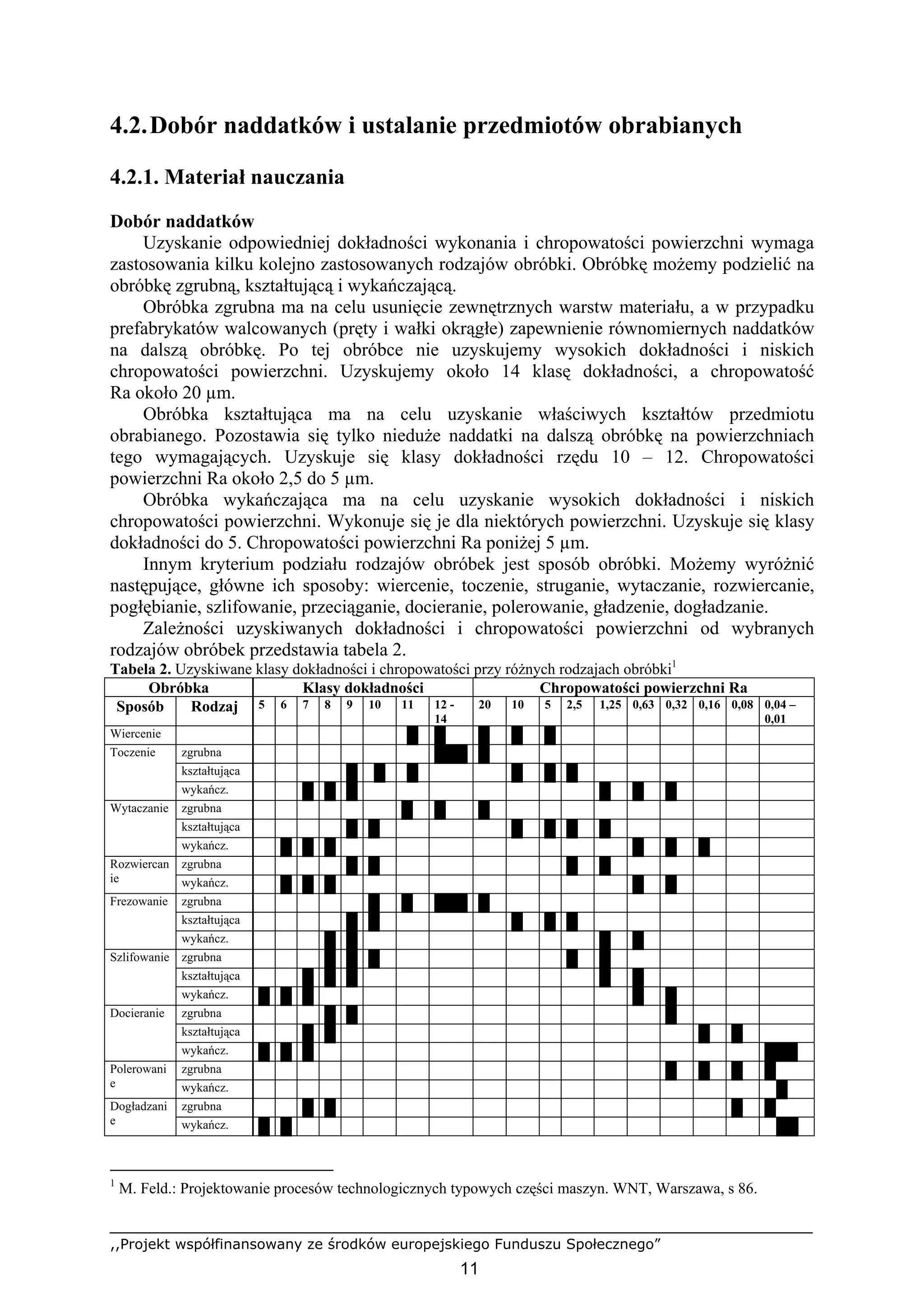

- Ustalenie parametrów obróbki: Dla każdej operacji określamy parametry skrawania, takie jak prędkość skrawania, posuw i głębokość skrawania. Właściwe parametry zapewniają efektywną i dokładną obróbkę.
- Kontrola jakości: Planujemy, jak i kiedy będziemy sprawdzać, czy część spełnia wymagania jakościowe. Może to być pomiar wymiarów, badanie twardości, czy analiza struktury materiału.
- Opracowanie dokumentacji technologicznej: Tworzymy kompletny opis procesu, zawierający wszystkie informacje potrzebne do wykonania części, takie jak kolejność operacji, użyte narzędzia, parametry obróbki i metody kontroli jakości.
Przykład: Wyobraźmy sobie, że projektujemy proces technologiczny wałka. Z rysunku widzimy, że wałek jest wykonany ze stali, ma różne średnice i rowek wpustowy. Wybieramy półfabrykat w postaci pręta. Następnie planujemy operacje: toczenie zgrubne, toczenie wykańczające, frezowanie rowka wpustowego, szlifowanie (jeśli wymagana jest wysoka dokładność), hartowanie i odpuszczanie (dla zwiększenia twardości) oraz kontrolę jakości.
Must Read
Praktyczne zastosowania: Projektowanie procesów technologicznych jest kluczowe w każdym przedsiębiorstwie produkcyjnym. Inżynierowie wykorzystują tę wiedzę do optymalizacji produkcji, redukcji kosztów, poprawy jakości i zwiększenia wydajności. Może się to przydać w różnych branżach, od motoryzacji po lotnictwo. Nawet projektując prosty metalowy uchwyt do roweru, korzystasz (świadomie lub nie) z elementów projektowania procesu technologicznego. Zastanawiasz się, jak najprościej wyciąć i wygiąć blachę, żeby uchwyt był mocny i dobrze wyglądał. To właśnie o to chodzi!
