Płaski Kondensator Próżniowy Jest Podłączony Do źródła O Napięciu U

Rozważmy przypadek idealnego płaskiego kondensatora próżniowego, który zostaje podłączony do źródła stałego napięcia U. Jest to fundamentalny scenariusz w elektrotechnice i elektronice, pozwalający zrozumieć podstawowe zasady działania kondensatorów, a także wpływ napięcia na gromadzenie ładunku i energię.

Kluczowe Aspekty Działania

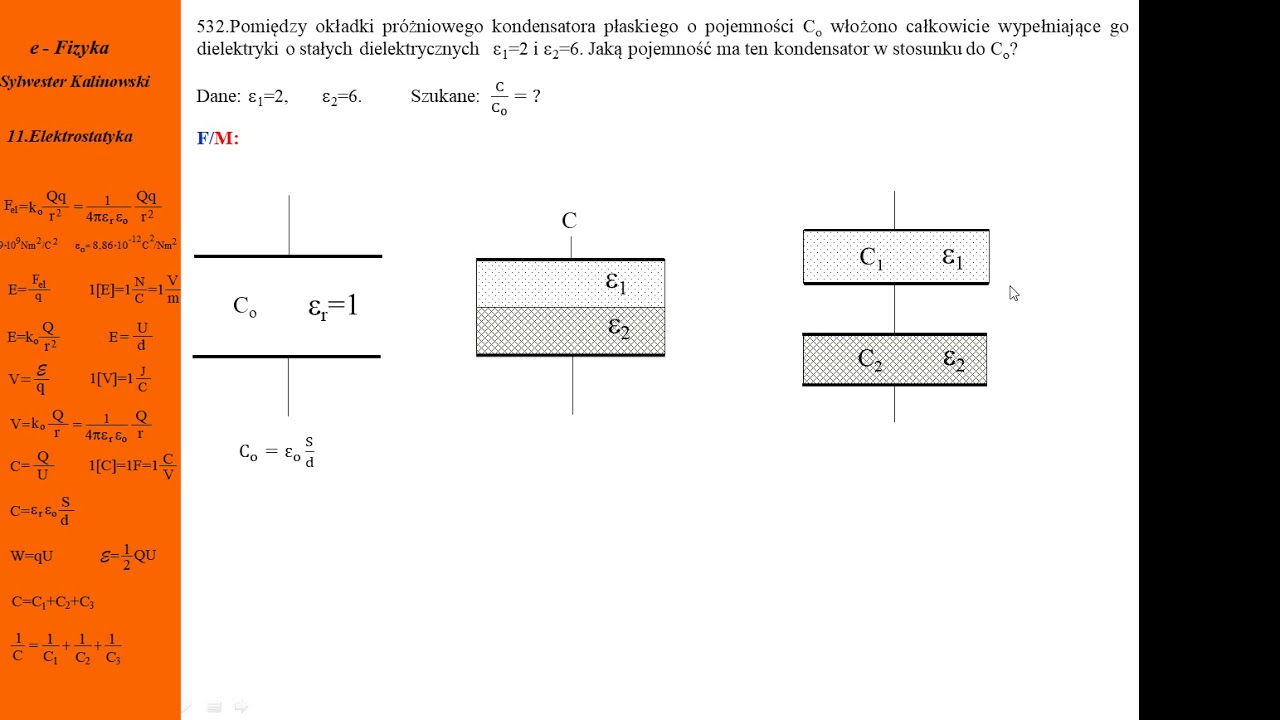

Pojemność Kondensatora Płaskiego

Pojemność (C) kondensatora płaskiego definiowana jest jako zdolność do gromadzenia ładunku elektrycznego. W przypadku kondensatora próżniowego, czyli takiego, gdzie pomiędzy okładkami panuje próżnia, pojemność zależy wyłącznie od geometrii kondensatora. Matematycznie wyraża się to wzorem:

C = ε₀ * A / d

Gdzie:

• C - Pojemność kondensatora (w Faradach - F)
• ε₀ - Przenikalność elektryczna próżni (stała fizyczna, około 8.854 x 10⁻¹² F/m)
• A - Powierzchnia jednej z okładek (w metrach kwadratowych - m²)
• d - Odległość pomiędzy okładkami (w metrach - m)

Z powyższego wzoru wynika, że pojemność kondensatora rośnie wraz ze wzrostem powierzchni okładek i maleje wraz ze wzrostem odległości pomiędzy nimi. Próżnia, jako dielektryk, ma przenikalność elektryczną ε₀, która jest najmniejsza możliwa, co oznacza, że dla danej geometrii, kondensator próżniowy będzie miał mniejszą pojemność niż kondensator z innym dielektrykiem.

Ładowanie Kondensatora

Po podłączeniu kondensatora do źródła napięcia U, rozpoczyna się proces ładowania. Elektrony przepływają z bieguna ujemnego źródła na jedną okładkę kondensatora, gromadząc na niej ładunek ujemny. Jednocześnie, z drugiej okładki elektrony są "odciągane" do bieguna dodatniego źródła, powodując nagromadzenie ładunku dodatniego. Proces ten trwa do momentu, aż różnica potencjałów pomiędzy okładkami kondensatora zrówna się z napięciem źródła U.

Ilość zgromadzonego ładunku (Q) jest proporcjonalna do napięcia (U) i pojemności (C):

Q = C * U

Oznacza to, że im większe napięcie przyłożone do kondensatora o danej pojemności, tym więcej ładunku zostanie na nim zgromadzone. Podobnie, kondensator o większej pojemności, przy tym samym napięciu, zgromadzi więcej ładunku.

Pole Elektryczne Między Okładkami

Nagromadzenie ładunku na okładkach kondensatora powoduje powstanie pola elektrycznego (E) pomiędzy nimi. W przypadku kondensatora płaskiego, pole elektryczne jest (w przybliżeniu, pomijając efekty brzegowe) jednorodne, tzn. ma taką samą wartość i kierunek w każdym punkcie pomiędzy okładkami. Wartość pola elektrycznego można obliczyć ze wzoru:

E = U / d

Gdzie:

• E - Natężenie pola elektrycznego (w Voltach na metr - V/m)
• U - Napięcie pomiędzy okładkami (w Voltach - V)
• d - Odległość pomiędzy okładkami (w metrach - m)

Widzimy, że natężenie pola elektrycznego jest proporcjonalne do napięcia i odwrotnie proporcjonalne do odległości między okładkami. Silne pole elektryczne może prowadzić do przebicia dielektrycznego (w tym przypadku próżni), co w praktyce oznacza iskrzenie lub wyładowanie między okładkami i uszkodzenie kondensatora. Dlatego ważne jest, aby napięcie nie przekraczało dopuszczalnej wartości granicznej.

Energia Zmagazynowana w Kondensatorze

Kondensator, po naładowaniu, gromadzi energię elektryczną w polu elektrycznym pomiędzy okładkami. Energia (E) zmagazynowana w kondensatorze wyraża się wzorami:

E = 1/2 * C * U² = 1/2 * Q * U = 1/2 * Q² / C

Widać, że energia jest proporcjonalna do kwadratu napięcia i pojemności. Oznacza to, że niewielkie zmiany napięcia mają duży wpływ na ilość zmagazynowanej energii. Z drugiej strony, podwojenie pojemności przy stałym napięciu powoduje podwojenie energii.

Rozładowanie Kondensatora

Jeśli kondensator naładowany do napięcia U zostanie odłączony od źródła i podłączony do obwodu z rezystorem, nastąpi proces rozładowania. Elektrony będą przepływać z okładki naładowanej ujemnie na okładkę naładowaną dodatnio, przez rezystor. Przepływ ten stanowi prąd elektryczny, a energia zmagazynowana w kondensatorze zostanie zamieniona na ciepło w rezystorze.

Szybkość rozładowania zależy od wartości rezystancji (R) i pojemności (C). Czas, w którym napięcie na kondensatorze spada do około 37% wartości początkowej (U₀), nazywany jest stałą czasową (τ) i wyraża się wzorem:

τ = R * C

Im większa rezystancja i pojemność, tym wolniej kondensator się rozładowuje.

Przykłady Zastosowań i Dane Rzeczywiste

Chociaż idealne kondensatory próżniowe są rzadko stosowane w codziennych urządzeniach ze względu na ich większy rozmiar (potrzebę zachowania próżni), koncept ten jest kluczowy dla zrozumienia działania wszystkich kondensatorów. Możemy wyróżnić:

* Kondensatory strojeniowe w radiotechnice: W przeszłości, kondensatory strojeniowe o zmiennej pojemności były często oparte na konstrukcji zbliżonej do kondensatora próżniowego, choć zamiast próżni używano powietrza jako dielektryka. Zmiana pojemności odbywała się poprzez obracanie zestawu płytek, co zmieniało powierzchnię czynną kondensatora. * Akceleratory cząstek: W akceleratorach cząstek używane są zaawansowane systemy kondensatorowe do generowania i sterowania polem elektrycznym. Chociaż nie są to stricte "kondensatory próżniowe", zasady fizyczne pozostają te same. * Kondensatory wysokiego napięcia: W niektórych zastosowaniach wysokiego napięcia, gdzie minimalizacja strat i wysoka niezawodność są krytyczne, stosuje się specjalne konstrukcje kondensatorowe, w których dąży się do maksymalnej eliminacji zanieczyszczeń i gazów pomiędzy elektrodami, co zbliża je do idei kondensatora próżniowego. * Dane: Przykładowo, mały kondensator powietrzny o powierzchni okładki 1 cm² (10⁻⁴ m²) i odległości między okładkami 1 mm (10⁻³ m) ma pojemność C = ε₀ * A / d = (8.854 x 10⁻¹² F/m) * (10⁻⁴ m²) / (10⁻³ m) ≈ 8.854 x 10⁻¹³ F, czyli około 0.8854 pF (pikofarada). Jeżeli podłączymy go do napięcia 10 V, zgromadzony ładunek wyniesie Q = C * U ≈ 8.854 x 10⁻¹² C, a energia E = 1/2 * C * U² ≈ 4.427 x 10⁻¹¹ J.

Podsumowanie i Dalsze Kroki

Rozważyliśmy działanie płaskiego kondensatora próżniowego podłączonego do źródła napięcia. Zrozumieliśmy, że pojemność zależy od geometrii, a proces ładowania prowadzi do gromadzenia ładunku i powstania pola elektrycznego, w którym magazynowana jest energia.

Zachęcam do dalszego zgłębiania tematu kondensatorów poprzez:

• Eksperymenty: Zbuduj prosty obwód z kondensatorem, rezystorem i źródłem napięcia, aby zaobserwować proces ładowania i rozładowania.
• Symulacje: Skorzystaj z programów symulacyjnych do modelowania działania kondensatorów w bardziej złożonych obwodach.
• Dalsze badania: Przeczytaj o różnych typach kondensatorów, takich jak kondensatory ceramiczne, elektrolityczne i foliowe, oraz o ich zastosowaniach w różnych dziedzinach elektrotechniki i elektroniki.

Zrozumienie podstaw działania kondensatorów jest kluczowe dla każdego, kto interesuje się elektroniką i technologią. Kondensatory są wszechobecne w naszych urządzeniach i odgrywają istotną rolę w ich funkcjonowaniu.
