Jak Sprawdzić Czujnik Różnicy Ciśnień Dpf Ford

Kiedy na desce rozdzielczej naszego Forda pojawia się ikona filtra cząstek stałych (DPF), pierwszym podejrzeniem często pada na jego zapchanie. Jednak zanim zdecydujemy się na kosztowne czyszczenie lub wymianę, warto przyjrzeć się innemu, kluczowemu elementowi układu – czujnikowi różnicy ciśnień DPF. To właśnie on dostarcza sterownikowi silnika informacji o stanie zapełnienia filtra. W tym artykule pokażemy Wam, jak samodzielnie sprawdzić ten podzespół i uniknąć niepotrzebnych wydatków.

Dlaczego warto zrozumieć działanie czujnika różnicy ciśnień DPF?

DPF, czyli Diesel Particulate Filter, jest niezbędnym elementem w nowoczesnych dieslach, mającym na celu redukcję szkodliwych cząstek sadzy emitowanych przez silnik. Działa on na zasadzie zatrzymywania tych cząstek w swojej strukturze. Z czasem filtr zapełnia się i wymaga regeneracji (wypalenia nagromadzonej sadzy). Kluczem do poprawnego funkcjonowania tego procesu jest właśnie czujnik różnicy ciśnień. Określa on, jak bardzo filtr jest "pełny", analizując ciśnienie spalin przed i za filtrem. Im większa różnica ciśnień, tym bardziej zapchany jest filtr. Jeśli czujnik działa nieprawidłowo, może wysyłać błędne sygnały do komputera sterującego silnikiem, prowadząc do nieprawidłowej pracy DPF-a, a nawet do jego uszkodzenia.

Kiedy powinniśmy podejrzewać problem z czujnikiem?

Istnieje kilka symptomów, które mogą sugerować, że to właśnie czujnik różnicy ciśnień DPF w Fordzie szwankuje, a nie sam filtr:

• Częste wyświetlanie się kontrolki DPF, nawet po próbach jego regeneracji.
• Utrata mocy silnika, szczególnie podczas przyspieszania.
• Zwiększone zużycie paliwa.
• Silnik pracuje nierówno lub gaśnie.
• Wyświetlanie się innych błędów silnika, które mogą być pośrednio związane z nieprawidłowym odczytem ciśnień.
• Nieprawidłowe cykle regeneracji DPF – na przykład, gdy regeneracja nie chce się rozpocząć lub trwa zbyt długo.

Jeśli zaobserwujemy którykolwiek z tych objawów, warto bliżej przyjrzeć się czujnikowi. Pamiętajmy, że są to tylko sygnały ostrzegawcze, a precyzyjna diagnostyka jest niezbędna.

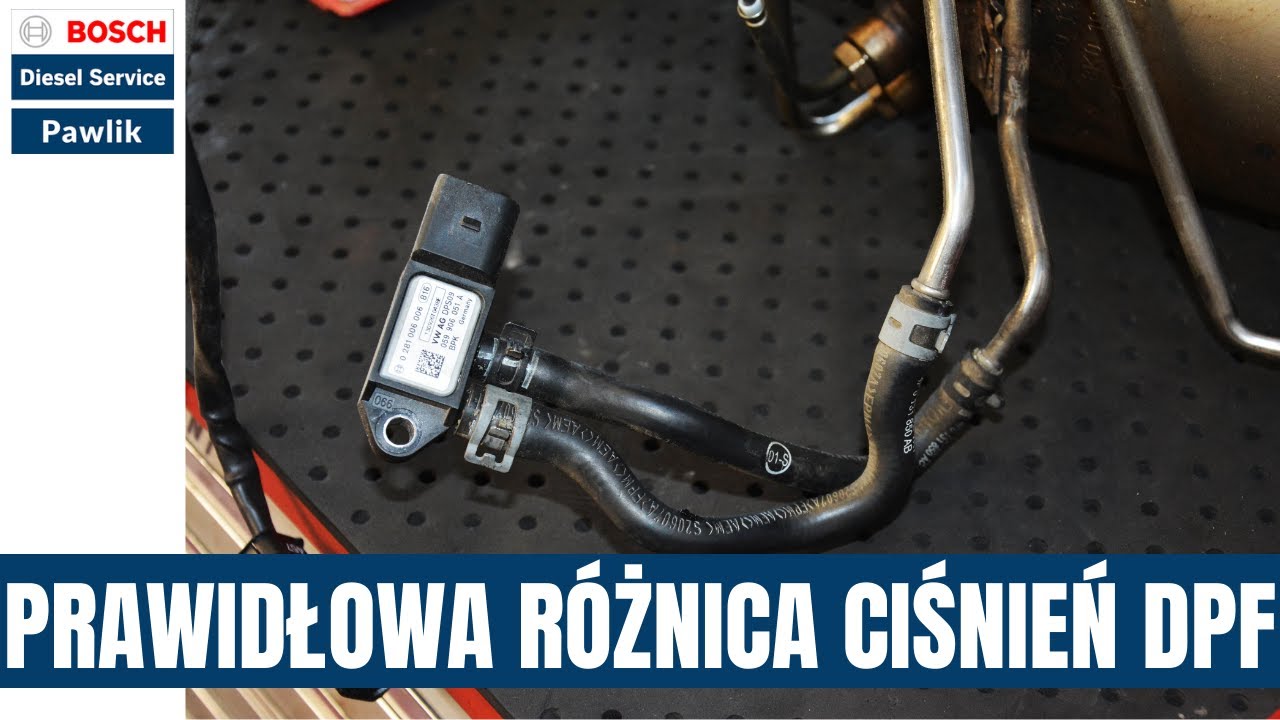

Lokalizacja czujnika różnicy ciśnień DPF w Fordzie

Zanim przystąpimy do jakichkolwiek działań, musimy zlokalizować nasz czujnik. W większości modeli Forda z silnikami diesla, wyposażonych w DPF, czujnik różnicy ciśnień jest zazwyczaj zamontowany w okolicach samego filtra cząstek stałych. Często znajduje się on na metalowej obudowie DPF-a lub blisko niego, na grodzi silnika lub pod podłogą samochodu. Zazwyczaj jest to niewielkie urządzenie z dwoma lub trzema przewodami dochodzącymi do niego, podłączonymi do dwóch rurek (wężyków podciśnienia) biegnących do filtra DPF. Te wężyki są kluczowe – to nimi właśnie czujnik mierzy różnicę ciśnień.

Warto zaznaczyć, że dokładna lokalizacja może się nieznacznie różnić w zależności od modelu Forda (np. Focus, Mondeo, Kuga, Transit) i generacji silnika. W razie wątpliwości, najlepszym rozwiązaniem jest konsultacja z instrukcją obsługi pojazdu lub poszukanie informacji w internecie, wpisując dokładny model i rok produkcji swojego Forda wraz z frazą "lokalizacja czujnika różnicy ciśnień DPF". Na forach internetowych poświęconych motoryzacji często można znaleźć szczegółowe zdjęcia i opisy.

Potrzebne narzędzia i przygotowanie

Do sprawdzenia czujnika będziemy potrzebowali kilku podstawowych narzędzi:

• Podnośnik samochodowy lub kanał najazdowy: Dostęp do podwozia jest niezbędny.
• Klucze nasadowe i płasko-oczkowe: Do odkręcenia ewentualnych osłon silnika i samego czujnika.
• Zestaw śrubokrętów.
• Multimetr: Niezbędny do pomiaru napięcia i rezystancji.
• Pompa próżniowa z manometrem (opcjonalnie, ale bardzo pomocna): Umożliwi symulację różnicy ciśnień.
• Szmatka i środek do czyszczenia: Do oczyszczenia czujnika i jego otoczenia.
• Okulary ochronne i rękawice: Dla bezpieczeństwa.

Przed rozpoczęciem pracy upewnijmy się, że silnik jest zimny. Praca przy gorącym układzie wydechowym jest niebezpieczna. Zabezpieczmy pojazd podnośnikiem lub na kanale i zaciągnijmy hamulec ręczny.

Krok po kroku: Sprawdzenie czujnika różnicy ciśnień DPF

Nasza metoda diagnostyki będzie opierać się na kilku etapach, które pozwolą nam zidentyfikować potencjalne problemy.

1. Wizualna inspekcja wężyków podciśnienia

Pierwszym i najprostszym krokiem jest dokładne obejrzenie wężyków łączących czujnik z układem wydechowym. Często to właśnie uszkodzone, przetarte, sparciałe lub zatkane wężyki są przyczyną błędnych odczytów.

• Sprawdź szczelność: Delikatnie ponaciągaj wężyki. Czy są luźne? Czy nie są pęknięte?
• Poszukaj przetarć: Wężyki mogą ocierać się o elementy silnika lub nadwozia, co prowadzi do uszkodzeń.
• Upewnij się, że nie są zapchane: Czasem nagromadzony nagar lub wilgoć mogą zablokować przepływ powietrza w wężykach. Możemy spróbować przedmuchać je sprężonym powietrzem (z wyczuciem!) lub delikatnie przepłukać.
• Zwróć uwagę na połączenia: Czy wężyki są prawidłowo osadzone na czujniku i na króćcach filtra DPF?

Jeśli podczas tej inspekcji znajdziemy jakiekolwiek uszkodzenia, wymiana wężyków jest zazwyczaj prostym i tanim rozwiązaniem, które może rozwiązać problem.

2. Sprawdzenie obudowy czujnika i złączy elektrycznych

Następnie przyjrzyjmy się samemu czujnikowi.

• Obejrzyj obudowę: Czy nie jest pęknięta, skorodowana lub uszkodzona mechanicznie?
• Sprawdź złącze elektryczne: Odłącz kostkę elektryczną od czujnika. Czy styki są czyste? Czy nie ma śladów korozji lub wilgoci? W razie potrzeby oczyść styki specjalnym preparatem do czyszczenia styków.

3. Odczyt błędów sterownika silnika

Najbardziej precyzyjnym sposobem sprawdzenia, czy czujnik działa prawidłowo, jest odczyt błędów z komputera silnika za pomocą interfejsu diagnostycznego OBD-II. W warsztatach samochodowych mechanicy dysponują odpowiednim sprzętem. Można również zakupić własny tani skaner OBD-II, który po połączeniu z gniazdem diagnostycznym pojazdu (zazwyczaj pod kierownicą) pozwoli odczytać kody błędów. Poszukaj kodów związanych z DPF, takich jak:

• P2452 - Diesel Particulate Filter Differential Pressure Sensor Circuit Malfunction
• P2453 - Diesel Particulate Filter Differential Pressure Sensor "A" Circuit Range/Performance
• P2454 - Diesel Particulate Filter Differential Pressure Sensor "A" Circuit Low
• P2455 - Diesel Particulate Filter Differential Pressure Sensor "A" Circuit High

Obecność tych kodów, zwłaszcza z opisem sugerującym problem z obwodem czujnika lub jego odczytami, jest silnym dowodem na jego uszkodzenie.

4. Testy multimetrem

Ten etap wymaga pewnej wiedzy z zakresu elektryki i dostępu do schematów elektrycznych naszego Forda (można je znaleźć w internecie, szukając po modelu i roku produkcji). Czujnik różnicy ciśnień zazwyczaj działa na zasadzie konwertera ciśnienia na sygnał napięciowy. Musimy sprawdzić napięcie zasilania, masę oraz sygnał wyjściowy.

• Sprawdzenie napięcia zasilania: Zlokalizuj piny odpowiadające za zasilanie czujnika (zazwyczaj 5V lub 12V). Podłącz multimetr do odpowiednich styków w kostce elektrycznej (najlepiej po podłączeniu do czujnika i włączeniu zapłonu) i sprawdź, czy napięcie jest prawidłowe.
• Sprawdzenie masy: Podobnie sprawdź obecność masy.
• Sprawdzenie sygnału wyjściowego: To najbardziej skomplikowana część. Sygnał wyjściowy czujnika powinien zmieniać się proporcjonalnie do różnicy ciśnień. Aby to sprawdzić, musimy mieć możliwość symulacji tej różnicy.

5. Test z użyciem pompy próżniowej (najbardziej zaawansowany)

Jeśli posiadamy pompę próżniową z manometrem, możemy przeprowadzić bardziej dokładny test.

• Odłącz wężyki od czujnika.
• Do jednego z króćców czujnika podłącz wężyk od pompy próżniowej. Do drugiego króćca możesz podłączyć wężyk odpowiadający za niższe ciśnienie (np. ten od strony filtra, jeśli masz możliwość jego rozłączenia) lub po prostu zaślepić go na czas testu, jeśli pompa próżniowa ma dwa wyjścia.
• Włącz zapłon.
• Podłącz multimetr do pinów sygnałowych czujnika (zgodnie ze schematem).
• Stopniowo zwiększaj podciśnienie za pomocą pompy i obserwuj wskazania multimetru. Sygnał napięciowy powinien płynnie się zmieniać wraz ze zmianą ciśnienia.
• Porównaj odczyty z danymi podanymi przez producenta (jeśli są dostępne). Brak reakcji, skokowe zmiany napięcia lub wartości odbiegające znacząco od normy wskazują na uszkodzenie czujnika.

Ważna uwaga: Bez danych producenta lub porównania z działającym czujnikiem, interpretacja wyników tego testu może być trudna. Dlatego często warto skorzystać z usług profesjonalnego warsztatu.

Co jeśli czujnik jest uszkodzony?

Jeśli nasze testy jednoznacznie wskazują na uszkodzenie czujnika różnicy ciśnień DPF w Fordzie, należy go wymienić. Jest to zazwyczaj element stosunkowo niedrogi, a jego wymiana, w zależności od modelu samochodu, może być wykonana samodzielnie lub w warsztacie.

Proces wymiany zazwyczaj obejmuje:

• Odkręcenie starego czujnika.
• Przygotowanie nowego czujnika (czasem wymaga przeniesienia uszczelki lub elementów z starego).
• Przykręcenie nowego czujnika.
• Podłączenie wężyków podciśnienia i złącza elektrycznego.
• Po wymianie konieczne jest skasowanie błędów z komputera silnika za pomocą interfejsu diagnostycznego oraz często wykonanie procedury adaptacji nowego czujnika, aby sterownik silnika poprawnie nauczył się jego charakterystyki.

Pamiętajmy, że nawet jeśli czujnik jest sprawny, ale filtr DPF jest zapchany, samochód będzie nadal wykazywał problemy z pracą. Dlatego diagnostyka powinna być kompleksowa. Czasami problemem jest właśnie zapchany filtr, a nie czujnik.

Podsumowanie

Samodzielne sprawdzenie czujnika różnicy ciśnień DPF w Fordzie jest jak najbardziej możliwe i może pomóc zaoszczędzić sporo pieniędzy. Kluczem jest metodyczne podejście i wykonanie podstawowych testów. Pamiętajmy o bezpieczeństwie i dokładnym zapoznaniu się z modelem naszego pojazdu. W razie jakichkolwiek wątpliwości, zawsze lepiej zwrócić się o pomoc do doświadczonego mechanika. Właściwie działający czujnik to gwarancja długowieczności filtra DPF i bezproblemowej pracy naszego silnika diesla.
