Zakończenie skrętki wtykiem 8P8C, znanym również jako RJ45, jest jak podłączenie wagonów kolejowych do lokomotywy. Każdy kabel (wagon) musi być podłączony we właściwej kolejności, aby pociąg (dane) mógł sprawnie dotrzeć do celu. Zobaczmy, jak to zrobić poprawnie.
Najpierw przygotuj kabel. Użyj specjalnego narzędzia do zdjęcia izolacji zewnętrznej skrętki. Odsłoń około 2-3 centymetry przewodów. Pamiętaj, aby nie uszkodzić izolacji wewnętrznej poszczególnych żył! Wyobraź sobie, że to jak obieranie jabłka - chcesz zdjąć skórkę, nie uszkadzając miąższu.
Następnie rozdziel pary przewodów. Skrętka składa się z ośmiu przewodów, skręconych parami. Rozkręć je i rozdziel. To jak rozplątywanie sznurówek – trzeba to zrobić delikatnie i dokładnie.
Must Read
Teraz najważniejsza część: ułóż przewody w odpowiedniej kolejności. Istnieją dwa standardy: T568A i T568B. Standard T568B jest bardziej popularny. Kolejność kolorów dla T568B to: pomarańczowo-biały, pomarańczowy, zielono-biały, niebieski, niebiesko-biały, zielony, brązowo-biały, brązowy. Pamiętaj o tym jak o numerze telefonu, który musisz zapamiętać, aby móc się z kimś skontaktować.
Ułóż przewody równo obok siebie. Sprawdź, czy żaden nie wystaje ponad inne. To jak układanie patyczków do lodów – muszą być idealnie proste i równo ułożone, aby budowla była stabilna.
Przytnij przewody równo. Użyj nożyczek lub specjalnego narzędzia do cięcia przewodów. Wszystkie przewody powinny mieć tę samą długość. Dzięki temu będą prawidłowo stykać się z pinami we wtyku 8P8C.
Wsuń przewody do wtyku 8P8C. Upewnij się, że każdy przewód wchodzi do odpowiedniego kanału. Obserwuj przez przezroczystą obudowę wtyku. Kolory powinny być widoczne w tej samej kolejności jak zapamiętałeś. To jak wkładanie kluczy do zamka – każdy klucz pasuje tylko do jednego miejsca.

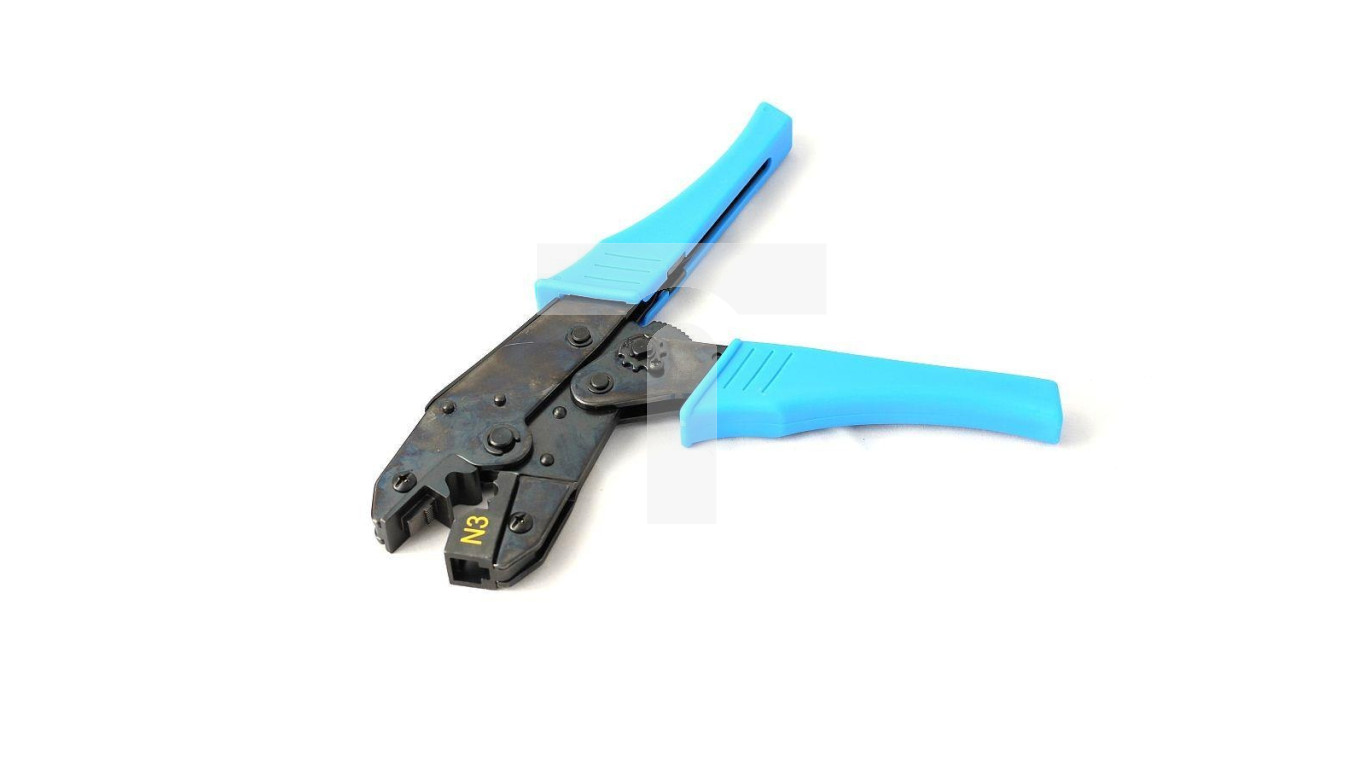

Zaciśnij wtyk specjalną zaciskarką. Włóż wtyk do zaciskarki i mocno zaciśnij. Upewnij się, że wszystkie piny wbiły się w przewody. Usłyszysz charakterystyczny dźwięk "klik". To jak wbicie gwoździa młotkiem – musi być pewne i mocne.
Sprawdź połączenie testerem kabli. Podłącz kabel do testera i sprawdź, czy wszystkie żyły są połączone prawidłowo. Tester pokaże, czy wszystkie przewody są połączone we właściwej kolejności. Jeśli tak, to super! Jeśli nie, trzeba powtórzyć cały proces. To jak sprawdzenie, czy żarówka świeci po podłączeniu do prądu – jeśli tak, to znaczy, że wszystko jest OK.
Gratulacje! Udało Ci się zakończyć skrętkę wtykiem 8P8C. Pamiętaj, że praktyka czyni mistrza. Im więcej będziesz ćwiczyć, tym lepiej i szybciej będziesz to robić. Pamiętaj o odpowiedniej kolejności kolorów i dokładności. Powodzenia!
