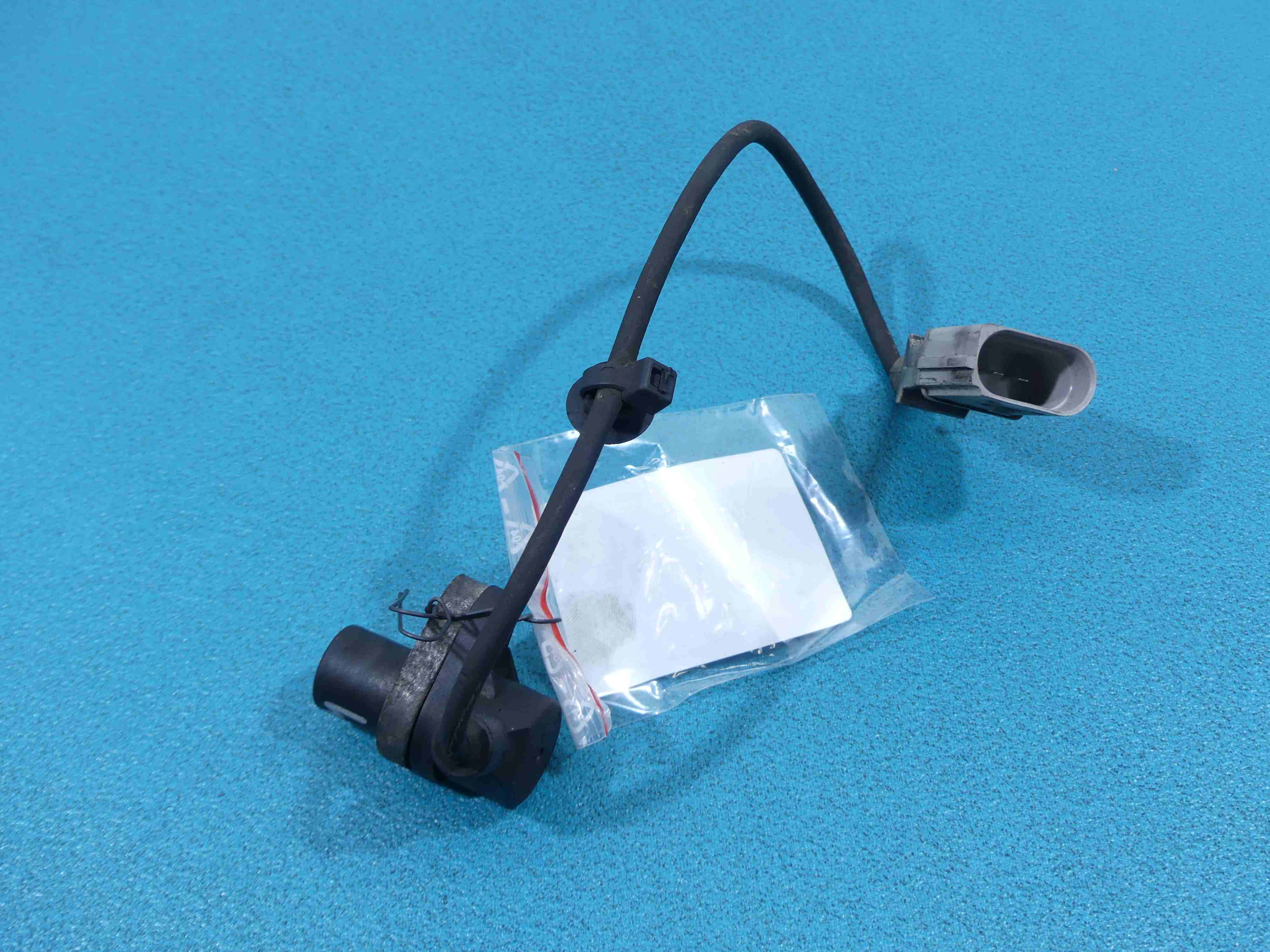

Czujnik położenia wału korbowego (CKP, ang. Crankshaft Position Sensor) w Audi A4 B7 2.0 TDI to kluczowy element systemu zarządzania silnikiem. Jego głównym zadaniem jest dostarczenie precyzyjnych informacji o obrotach i położeniu wału korbowego do sterownika silnika (ECU). Bez tego sygnału, ECU nie byłby w stanie prawidłowo synchronizować wtrysku paliwa, zapłonu (w silnikach benzynowych) oraz sterować innymi funkcjami silnika.
Rozbijmy to na kroki:
-
Lokalizacja czujnika: W Audi A4 B7 2.0 TDI, czujnik położenia wału korbowego zazwyczaj znajduje się w pobliżu dolnej części silnika, często przy kole zamachowym lub kole pasowym wału korbowego. Jest on zamontowany tak, aby jego końcówka znajdowała się naprzeciwko ząbkowanego pierścienia (tzw. koła sygnałowego) zamocowanego na wale korbowym.
Przykład: Szukaj go nisko, z tyłu silnika, blisko skrzyni biegów. Może być przykręcony jedną śrubą. -
Zasada działania: Czujnik CKP to zazwyczaj czujnik indukcyjny lub Hallotronowy. W przypadku czujnika indukcyjnego, zawiera on magnes i cewkę. Gdy obracający się wał korbowy z ząbkami zbliża się i oddala od czujnika, zmienia się pole magnetyczne. Ta zmiana indukuje napięcie w cewce, generując sygnał zmienny (falę sinusoidalną). W przypadku czujnika Hallotronowego, wykorzystuje on efekt Halla do generowania sygnału cyfrowego (prostokątnego).
Przykład: Wyobraź sobie, że ząbki na kole sygnałowym działają jak małe magnesy, które "włączają" i "wyłączają" sygnał wysyłany przez czujnik podczas obrotu. -
Generowanie sygnału: Wał korbowy posiada specjalne koło sygnałowe z precyzyjnie rozmieszczonymi ząbkami i często z jednym brakującym ząbkiem lub szerszym odstępem. Czujnik CKP odczytuje te ząbki. Każdy obrót wału generuje unikalny wzór impulsów. Brakujący ząbek lub szerszy odstęp służy jako punkt odniesienia do określenia górnego martwego położenia (GMP) pierwszego cylindra, co jest kluczowe dla synchronizacji.
Przykład: Jeśli wał obraca się z prędkością 1000 obr./min, czujnik wysyła setki impulsów na minutę, ale ECU potrafi zidentyfikować konkretny moment obrotu dzięki specyficznemu "przerwaniu" sygnału. -
Przesyłanie informacji do ECU: Sygnał z czujnika CKP jest przesyłany do sterownika silnika (ECU). ECU analizuje częstotliwość i sekwencję impulsów, aby określić:
- Prędkość obrotową silnika (RPM).
- Aktualne położenie wału korbowego.
- Moment, w którym tłok znajduje się w GMP.
Przykład: ECU widzi "szybko" impulsy, wie, że silnik się kręci i z jaką prędkością. Widzi charakterystyczny "długi" sygnał, wie, że pierwszy cylinder jest blisko GMP. -
Sterowanie silnikiem: Na podstawie tych informacji, ECU precyzyjnie oblicza optymalny moment wtrysku paliwa i (w silnikach benzynowych) moment zapłonu. Jest to niezbędne do zapewnienia płynnej pracy silnika, osiągnięcia maksymalnej mocy, minimalizacji zużycia paliwa i redukcji emisji spalin.
Przykład: ECU decyduje, kiedy dokładnie wtrysnąć paliwo do cylindra, aby uzyskać najlepsze spalanie w danym momencie obrotu wału.
Praktyczne zastosowania i znaczenie:
Must Read
1. Uruchamianie silnika: Bez poprawnego sygnału z czujnika położenia wału korbowego, silnik nie uruchomi się wcale. ECU nie będzie miało punktu odniesienia do wtrysku paliwa.
2. Płynna praca i osiągi: Awaria tego czujnika prowadzi do nierównej pracy silnika, problemów z przyspieszaniem, gaśnięcia silnika podczas jazdy, a nawet błędów zasygnalizowanych przez kontrolkę "check engine". Poprawna praca czujnika jest fundamentem dla optymalnych osiągów i ekonomiki paliwa.
