Problem z czujnikiem położenia wałka rozrządu w Citroenie C5 2.0 HDi może być frustrujący, prowadząc do szeregu niepokojących objawów i potencjalnych problemów z działaniem silnika. Ten pozornie niewielki element odgrywa kluczową rolę w synchronizacji pracy silnika, a jego awaria może mieć daleko idące konsekwencje. W niniejszym artykule szczegółowo omówimy funkcję tego czujnika, objawy jego uszkodzenia, metody diagnostyki oraz kroki niezbędne do jego wymiany, wszystko w kontekście popularnego modelu Citroen C5 z silnikiem 2.0 HDi.
Znaczenie czujnika położenia wałka rozrządu

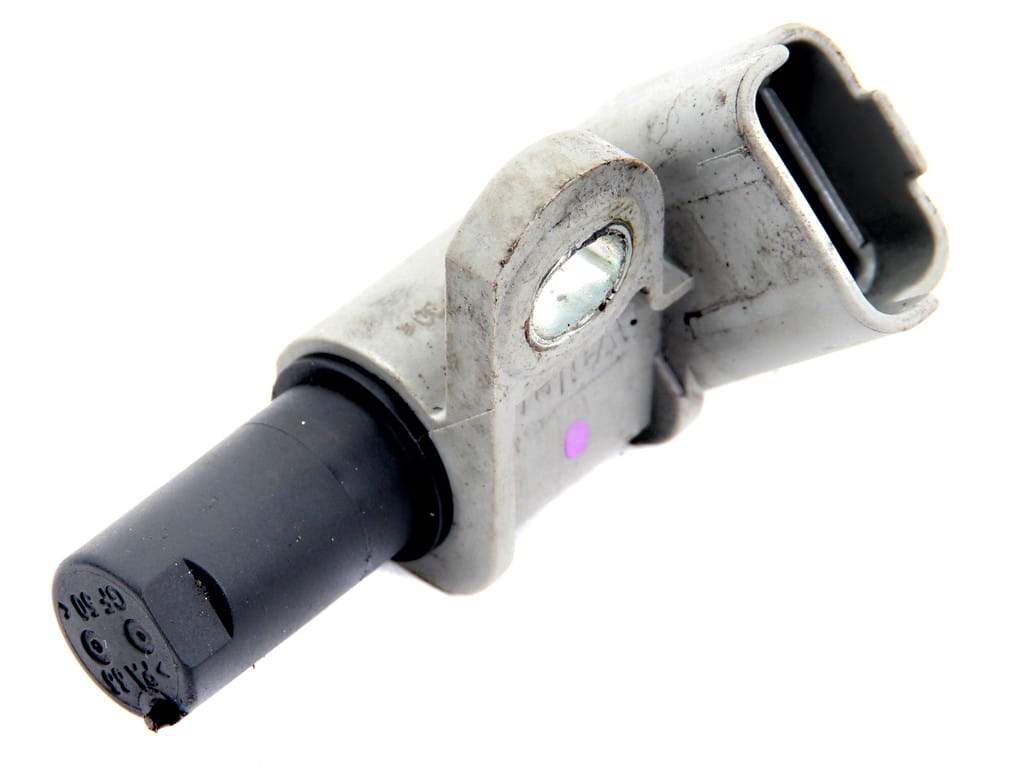

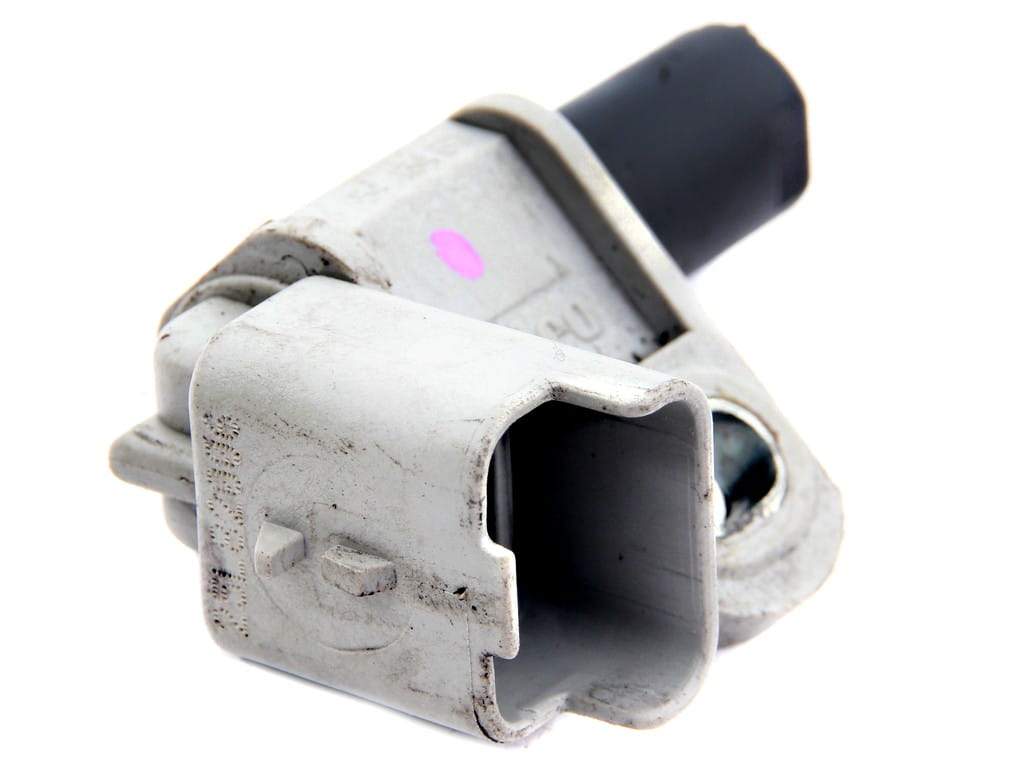

Czujnik położenia wałka rozrządu, znany również jako czujnik wałka rozrządu (CMP - Camshaft Position Sensor), jest jednym z podstawowych elementów systemu zarządzania silnikiem. Jego głównym zadaniem jest dostarczanie do komputera sterującego silnikiem (ECU) informacji o aktualnej pozycji wałka rozrządu względem wału korbowego. Informacja ta jest niezbędna do precyzyjnego określenia fazy otwarcia i zamknięcia zaworów ssących i wydechowych.
Dlaczego jest to tak ważne? ECU wykorzystuje te dane do obliczenia optymalnego momentu wtrysku paliwa oraz momentu zapłonu (w silnikach benzynowych, choć C5 2.0 HDi jest dieslem, zasada synchronizacji jest podobna). W silniku Diesla, timing wtrysku jest krytyczny dla efektywnego spalania, mocy, zużycia paliwa i emisji spalin. Bez prawidłowej informacji o położeniu wałka rozrządu, ECU nie jest w stanie odpowiednio zsynchronizować tych procesów.
Must Read
Dodatkowo, czujnik położenia wałka rozrządu często współpracuje z czujnikiem położenia wału korbowego (CKP - Crankshaft Position Sensor). Oba czujniki dostarczają kluczowych danych o położeniu elementów obrotowych silnika, pozwalając ECU na dokładne śledzenie obrotów silnika oraz jego kątowego położenia. Wiele systemów diagnostycznych opiera się na porównaniu sygnałów z obu tych czujników.
Jak działa czujnik położenia wałka rozrządu?
Większość nowoczesnych czujników położenia wałka rozrządu w samochodach takich jak Citroen C5 2.0 HDi to czujniki typu Halla lub czujniki indukcyjne.
- Czujnik Halla: Działa na zasadzie efektu Halla. Posiada magnes i tranzystor Halla. Gdy ząb lub wycięcie na kole zębatym wałka rozrządu (często specjalne okienko lub zęby) przechodzi obok czujnika, zmienia to pole magnetyczne, co z kolei generuje sygnał elektryczny (zwykle prostokątny) na wyjściu czujnika. Ten sygnał jest następnie interpretowany przez ECU jako informacja o obecności lub braku zęba, a tym samym o położeniu wałka.
- Czujnik indukcyjny: Składa się z magnesu, cewki i rdzenia. Gdy metalowy element (zęb koła) zbliża się do czujnika, wytwarza zmienne pole magnetyczne, które indukuje napięcie w cewce. Wielkość tego napięcia jest proporcjonalna do prędkości obrotowej. Sygnał z czujnika indukcyjnego jest zazwyczaj sinusoidalny i wymaga dodatkowego przetworzenia przez ECU.
W przypadku Citroena C5 2.0 HDi, zazwyczaj spotykamy się z czujnikami Halla, które są bardziej precyzyjne i mniej wrażliwe na zmiany prędkości obrotowej. Czujnik ten jest zamontowany w pobliżu koła zębatego wałka rozrządu, często na pokrywie zaworów lub bloku silnika.
Najczęstsze objawy uszkodzenia
Awarie czujnika położenia wałka rozrządu w Citroenie C5 2.0 HDi mogą objawiać się na wiele sposobów, często zbieżnych z innymi problemami silnika. Dlatego tak ważna jest prawidłowa diagnostyka. Oto najczęściej występujące symptomy:
1. Problemy z uruchomieniem silnika
Uszkodzony lub niewłaściwie działający czujnik położenia wałka rozrządu może powodować, że silnik będzie miał problemy z odpalaniem. W skrajnych przypadkach silnik może w ogóle nie odpalić, a nawet jeśli zaskoczy, może pracować nierówno. Dzieje się tak, ponieważ ECU nie otrzymuje prawidłowych informacji o synchronizacji, co uniemożliwia rozpoczęcie cyklu pracy silnika.
2. Nierówna praca silnika i wypadanie zapłonów
Gdy czujnik dostarcza błędne lub nieciągłe dane, silnik może pracować nierówno, szarpać, a nawet wypadać zapłony. ECU próbuje "zgadnąć" położenie wałka, co prowadzi do błędów w wtrysku paliwa. Może to być odczuwalne szczególnie na biegu jałowym, ale również podczas jazdy. Kierowca może zauważyć, że samochód "przerywa" przy przyspieszaniu.
3. Spadek mocy i osiągów
Brak prawidłowej synchronizacji pomiędzy wałkiem rozrządu a wałem korbowym bezpośrednio przekłada się na spadek mocy silnika. ECU nie jest w stanie zoptymalizować czasu wtrysku, co prowadzi do mniej efektywnego spalania. Samochód może wydawać się "dudniący", gorzej przyspieszać i mieć trudności z utrzymaniem prędkości.
4. Zwiększone zużycie paliwa
Niewłaściwy timing wtrysku paliwa wynikający z błędnych danych z czujnika prowadzi do zwiększonego zużycia paliwa. Silnik pracuje mniej efektywnie, co oznacza, że do uzyskania tej samej pracy potrzebuje więcej paliwa. Jest to szczególnie zauważalne podczas dłuższych tras.
5. Zapalona kontrolka "Check Engine"
Jednym z najbardziej oczywistych objawów jest zapłon kontrolki "Check Engine" na desce rozdzielczej. Komputer pokładowy wykrywa błąd związany z pracą czujnika położenia wałka rozrządu lub jego sygnałem. System diagnostyczny przypisuje zazwyczaj kod błędu, który może wskazywać na problem z czujnikiem CMP lub jego obwodem. Popularne kody błędów to na przykład P0340, P0341, P0342, P0343.
6. Problemy z systemem immobilizera
W niektórych nowszych pojazdach, czujnik położenia wałka rozrządu jest również wykorzystywany przez system immobilizera do weryfikacji tożsamości silnika podczas próby uruchomienia. Uszkodzenie tego czujnika może czasami prowadzić do aktywacji immobilizera i uniemożliwienia uruchomienia silnika, nawet jeśli problem nie leży bezpośrednio w jego wadliwym działaniu, ale w braku sygnału dla systemu zabezpieczeń.
Diagnostyka uszkodzonego czujnika
Identyfikacja problemu z czujnikiem położenia wałka rozrządu w Citroenie C5 2.0 HDi wymaga kilku kroków. Samodzielna diagnoza może być trudna, ale pewne symptomy i proste testy mogą naprowadzić na właściwy trop.
1. Odczyt kodów błędów
Najpierw należy podłączyć skaner diagnostyczny OBD-II do gniazda diagnostycznego pojazdu. Pozwoli to odczytać ewentualne kody błędów zapisane w ECU. Jak wspomniano, kody takie jak P0340, P0341, P0342, P0343 są silnymi wskaźnikami problemu z czujnikiem CMP. Czasami błąd może wskazywać na "Problem z obwodem czujnika" lub "Niski/wysoki sygnał czujnika".
2. Wizualna inspekcja czujnika i jego otoczenia
Po zlokalizowaniu czujnika (zazwyczaj znajduje się w górnej części silnika, blisko wałka rozrządu), należy przeprowadzić wizualną inspekcję. Należy sprawdzić, czy przewody elektryczne są prawidłowo podłączone, czy nie są uszkodzone, przecięte lub zaśniedziałe. Czasami luźne połączenie może być przyczyną problemów. Warto również zwrócić uwagę na ewentualne wycieki oleju z okolic czujnika, które mogą wpływać na jego działanie.
3. Test sygnału czujnika
Bardziej zaawansowana diagnostyka wymaga użycia oscyloskopu. Pozwala on na obserwację sygnału generowanego przez czujnik podczas obracania wałkiem rozrządu (np. podczas kręcenia rozrusznikiem).
- Prawidłowy sygnał z czujnika Halla powinien być stabilnym sygnałem prostokątnym o określonej częstotliwości i amplitudzie.
- Brak sygnału, sygnał przerywany, niestabilny lub o nieprawidłowej amplitudzie świadczy o awarii czujnika lub problemach z jego zasilaniem/masą.
- Porównanie sygnału z czujnika wałka rozrządu i wału korbowego na oscyloskopie pozwala również zidentyfikować problemy z ich wzajemną synchronizacją.
W przypadku braku oscyloskopu, można posłużyć się multimetrem do sprawdzenia napięcia zasilającego czujnik oraz ciągłości jego obwodu. Należy jednak pamiętać, że multimetr nie pokaże jakości sygnału, a jedynie jego obecność lub brak.
4. Sprawdzenie koła zębatego wałka rozrządu
Czasami problem może leżeć nie w samym czujniku, ale w elementach, z którymi współpracuje. Należy sprawdzić, czy koło zębate na wałku rozrządu, które generuje sygnał dla czujnika, nie jest uszkodzone, wygięte lub czy nie brakuje mu zębów (jeśli konstrukcja opiera się na zębach). W przypadku czujników Halla, z którymi często mamy do czynienia, kluczowe jest obecność odpowiednich okienek lub szczelin w kole.
Wymiana czujnika położenia wałka rozrządu
Wymiana czujnika położenia wałka rozrządu w Citroenie C5 2.0 HDi jest zazwyczaj procedurą stosunkowo prostą, ale wymaga ostrożności i odpowiednich narzędzi.
1. Lokalizacja i dostęp
Czujnik zazwyczaj znajduje się w górnej części silnika, w pobliżu wałka rozrządu. Może być zamontowany na pokrywie zaworów lub na głowicy silnika. Dostęp do niego może wymagać demontażu elementów osprzętu, takich jak obudowa filtra powietrza, pokrywa silnika czy też niektórych przewodów.
2. Demontaż starego czujnika
Czujnik jest zazwyczaj mocowany jedną lub dwiema śrubami. Po odkręceniu śrub należy ostrożnie odłączyć kostkę elektryczną. Czasami czujnik może być lekko zapieczony, dlatego może być potrzebne delikatne podważenie go płaskim śrubokrętem. Należy uważać, aby nie uszkodzić gniazda czujnika.
3. Montaż nowego czujnika
Przed zamontowaniem nowego czujnika, warto sprawdzić zgodność numeru katalogowego z tym starym. Nowy czujnik należy zamontować na swoim miejscu, dokręcając śruby odpowiednim momentem (zazwyczaj niewielkim, aby nie uszkodzić gwintu ani samego czujnika). Następnie podłączamy kostkę elektryczną, upewniając się, że jest dobrze osadzona.
4. Procedura po wymianie
Po zamontowaniu nowego czujnika, należy zmontować wszystkie zdemontowane wcześniej elementy. Następnie należy podłączyć skaner diagnostyczny i wykasować ewentualne zapisane błędy. Po wykasowaniu błędów, uruchomić silnik i sprawdzić, czy wszystkie objawy ustąpiły. Warto również wykonać jazdę próbną, aby upewnić się, że silnik pracuje prawidłowo.
Ważna uwaga: W niektórych przypadkach, po wymianie czujnika, silnik może potrzebować krótkiego okresu adaptacji. ECU może nadal przez chwilę używać zapamiętanych danych, zanim w pełni zintegruje sygnał z nowego czujnika. Jeśli problemy ustępują stopniowo, jest to normalne zjawisko.
Real-world case: Citroen C5 2.0 HDi - problem z gaśnięciem silnika
Pan Jan, właściciel Citroena C5 z silnikiem 2.0 HDi z roku 2008, zgłosił się do serwisu z problemem nagłego gaśnięcia silnika podczas jazdy. Samochód miał również trudności z ponownym uruchomieniem po zatrzymaniu. Początkowo podejrzewano problemy z układem paliwowym lub elektryką, jednak po podłączeniu skanera OBD-II pojawiły się kody błędów P0340 i P0341, wskazujące na problemy z czujnikiem położenia wałka rozrządu.
Po wizualnej inspekcji, mechanik stwierdził, że przewody do czujnika wyglądają na lekko przetarte, co mogło być spowodowane ocieraniem o inne elementy silnika. Po wymianie czujnika na nowy, oryginalny, oraz zabezpieczeniu przewodów, samochód został uruchomiony. Silnik pracował równo, a kontrolka "Check Engine" zgasła. Po jeździe próbnej pan Jan potwierdził, że problemy z gaśnięciem i odpalaniem całkowicie ustąpiły. Był to klasyczny przykład awarii czujnika CMP, która objawiała się w sposób mogący sugerować bardziej złożone problemy.
Podsumowanie
Czujnik położenia wałka rozrządu, mimo swojego niewielkiego rozmiaru, odgrywa kluczową rolę w prawidłowym funkcjonowaniu silnika Citroena C5 2.0 HDi. Jego awaria może prowadzić do szeregu dokuczliwych objawów, od problemów z uruchomieniem, przez nierówną pracę silnika, po spadek mocy i zwiększone zużycie paliwa.
W przypadku zaobserwowania któregokolwiek z wymienionych objawów, nie należy bagatelizować problemu. Szybka i precyzyjna diagnostyka, często rozpoczynająca się od odczytu kodów błędów, jest kluczowa do zidentyfikowania przyczyny. W większości przypadków, wymiana uszkodzonego czujnika jest stosunkowo prostą i skuteczną metodą naprawy. Pamiętaj, aby zawsze stosować części wysokiej jakości i jeśli nie czujesz się pewnie, powierz wymianę doświadczonemu mechanikowi. Dbanie o prawidłowe działanie tego elementu zapewni płynną i bezproblemową eksploatację Twojego Citroena C5 2.0 HDi.
