Czujnik Ciśnienia Doładowania Gdzie Sie Znajduje

Współczesne silniki spalinowe, zwłaszcza te turbodoładowane, są zaawansowanymi technologicznie jednostkami, których precyzyjne działanie zależy od wielu czynników. Jednym z kluczowych elementów, odpowiedzialnych za kontrolę wydajności i bezpieczeństwa, jest czujnik ciśnienia doładowania. Jego prawidłowe funkcjonowanie jest niezbędne dla optymalnego dostarczania mocy i zapobiegania potencjalnym uszkodzeniom silnika.

W tym artykule przyjrzymy się dokładnie, gdzie znajduje się czujnik ciśnienia doładowania, jakie są jego funkcje oraz dlaczego jego stan techniczny jest tak istotny dla kierowców i mechaników.

Zrozumienie roli czujnika ciśnienia doładowania

Zanim przejdziemy do lokalizacji, warto zrozumieć, co właściwie robi czujnik ciśnienia doładowania. W silnikach turbodoładowanych, gdzie powietrze jest sprężane przed podaniem do komór spalania, ciśnienie doładowania jest kluczowym parametrem. Im wyższe ciśnienie, tym więcej tlenu dostaje się do silnika, co przekłada się na większą moc i moment obrotowy.

Czujnik ciśnienia doładowania, znany również jako MAP sensor (Manifold Absolute Pressure sensor) lub BPS (Boost Pressure Sensor), jest odpowiedzialny za mierzenie ciśnienia powietrza w kolektorze dolotowym. Informacja ta jest następnie przesyłana do sterownika silnika (ECU - Engine Control Unit).

ECU wykorzystuje te dane do:

• Precyzyjnego dawkowania paliwa: ECU dostosowuje ilość wtryskiwanego paliwa do ilości powietrza zasysanego przez silnik. Więcej powietrza wymaga więcej paliwa dla zachowania odpowiedniej mieszanki paliwowo-powietrznej.
• Kontroli kąta wyprzedzenia zapłonu: Optymalne ciśnienie doładowania pozwala na bezpieczne i wydajne zarządzanie momentem zapłonu, co wpływa na moc i spalanie.
• Zarządzania turbosprężarką: W niektórych systemach ECU może sterować zmienną geometrią łopatek turbosprężarki lub zaworem upustowym (wastegate) w oparciu o odczyty z czujnika ciśnienia doładowania, aby zapobiec nadmiernemu ciśnieniu.
• Diagnostyki i ochrony silnika: Jeśli ciśnienie doładowania odbiega od założonych wartości, ECU może zareagować, ograniczając moc silnika (tzw. tryb awaryjny) lub sygnalizując błąd, aby zapobiec uszkodzeniom.

Bez prawidłowego działania tego czujnika, ECU operowałaby "po omacku", co mogłoby prowadzić do błędów w spalaniu, spadku mocy, zwiększonego zużycia paliwa, a w skrajnych przypadkach nawet do poważnych awarii mechanicznych.

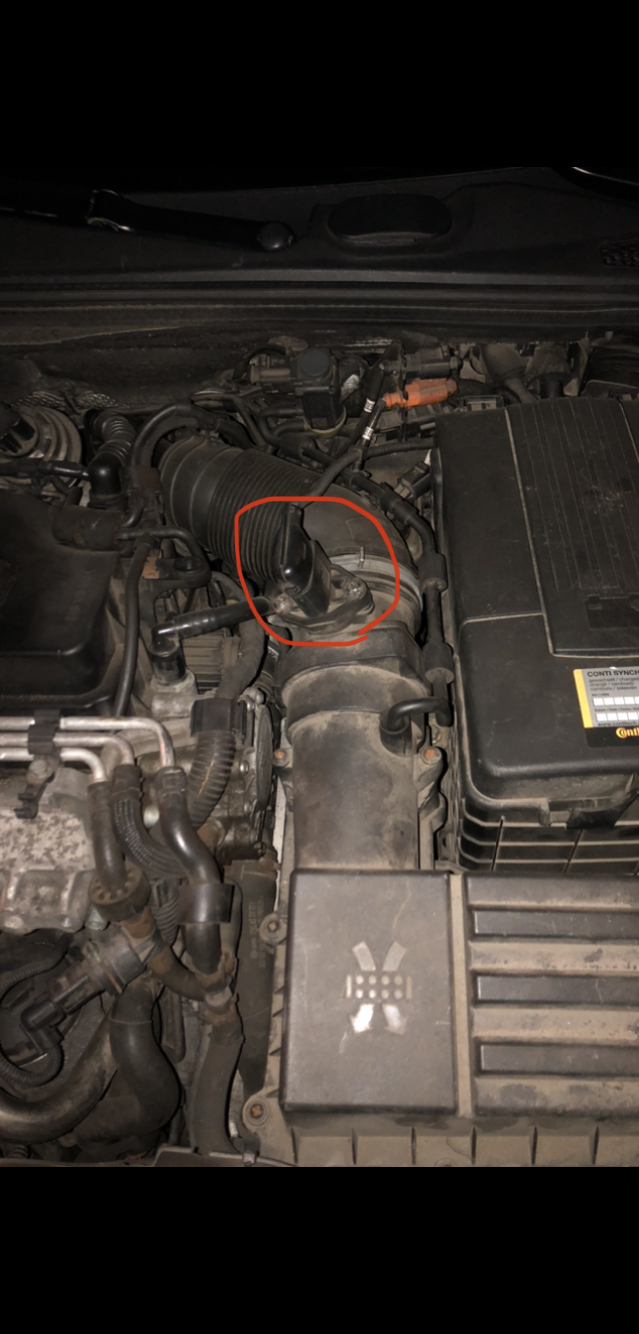

Gdzie znajduje się czujnik ciśnienia doładowania?

Lokalizacja czujnika ciśnienia doładowania jest ściśle związana z jego funkcją – musi on mierzyć ciśnienie w kolektorze dolotowym, czyli w miejscu, gdzie sprężone powietrze z turbosprężarki (lub kompresora) dociera do cylindrów silnika.

Typowe miejsca montażu

Choć dokładne położenie może się różnić w zależności od marki i modelu samochodu, czujnik ciśnienia doładowania zazwyczaj montowany jest na kolektorze dolotowym. Kolektor dolotowy to metalowa lub plastikowa rura (lub zestaw rur), która doprowadza powietrze z przepustnicy (lub intercoolera) do głowicy silnika.

Możemy go znaleźć w następujących, często spotykanych lokalizacjach:

• Bezpośrednio na powierzchni kolektora dolotowego: Jest to najczęstsze miejsce. Czujnik jest przykręcony lub wciśnięty w specjalnie przygotowany otwór w kolektorze.
• Na krótkim odcinku rury przed kolektorem dolotowym: Czasami, aby zapewnić lepszy dostęp lub uniknąć bezpośredniego narażenia na wysokie temperatury z silnika, czujnik może być zamontowany na rurze doprowadzającej powietrze tuż przed kolektorem.
• Na obudowie przepustnicy: W niektórych starszych konstrukcjach lub w silnikach o specyficznej budowie, czujnik MAP może być zintegrowany z obudową przepustnicy.
• W pobliżu intercoolera (chłodnicy powietrza doładowującego): Chociaż czujnik ciśnienia doładowania mierzy ciśnienie po intercoolerze, w bardzo rzadkich przypadkach może być zamontowany na wyjściu z intercoolera, jeśli jest to najbliższe dogodne miejsce przed kolektorem.

Kluczowym wskaźnikiem jest dostęp do kolektora dolotowego. Szukaj niewielkiego elementu (zazwyczaj plastikowego) z podłączoną wiązką elektryczną, składającą się z kilku przewodów (zwykle 3 lub 4).

Jak wizualnie zidentyfikować czujnik?

Czujnik ciśnienia doładowania jest relatywnie małym komponentem. Zazwyczaj ma:

• Plastikową obudowę: Często w kolorze czarnym lub szarym.
• Złącze elektryczne: Do którego podłączona jest wiązka przewodów prowadząca do ECU.
• Gwintowany trzpień lub mocowanie na zatrzaski: Umożliwiające jego montaż w kolektorze.

Często można go pomylić z innymi czujnikami w okolicy kolektora dolotowego, takimi jak czujnik temperatury powietrza dolotowego (IAT - Intake Air Temperature), jednak czujnik ciśnienia doładowania jest specyficznie umieszczony w miejscu, gdzie mierzone jest ciśnienie sprężonego powietrza.

Różnice między silnikami benzynowymi a diesla

Zasada działania czujnika ciśnienia doładowania jest taka sama zarówno w silnikach benzynowych, jak i diesla. Jednak w silnikach wysokoprężnych, które często pracują przy wyższych ciśnieniach doładowania, czujnik ten może być bardziej wytrzymały.

W silnikach diesla, szczególne znaczenie ma kontrola ciśnienia doładowania dla optymalnego spalania i emisji spalin. ECU ściśle monitoruje te parametry, aby spełnić normy ekologiczne.

Problemy związane z uszkodzonym czujnikiem ciśnienia doładowania

Uszkodzenie czujnika ciśnienia doładowania może objawiać się na wiele sposobów, często prowadząc do frustrujących objawów dla kierowcy. Oto najczęstsze z nich:

• Spadek mocy i "zamulenie" silnika: Jeśli czujnik podaje błędne dane o zbyt niskim ciśnieniu, ECU może nie zwiększyć odpowiednio dawki paliwa i nie zoptymalizować zapłonu, co skutkuje odczuwalnym spadkiem mocy.
• Zwiększone zużycie paliwa: Niedokładne odczyty ciśnienia mogą prowadzić do nieefektywnego spalania i zwiększonego zapotrzebowania na paliwo.
• Świecąca się kontrolka "check engine": Jest to najczęstszy sygnał ostrzegawczy. ECU wykrywa nieprawidłowości w działaniu czujnika lub odczyty, które odbiegają od normy, i zapala kontrolkę diagnostyczną.
• Problemy z rozruchem silnika: W skrajnych przypadkach, błędne odczyty mogą wpływać na proces rozruchu.
• Dymienie z rury wydechowej: Niewłaściwa mieszanka paliwowo-powietrzna może prowadzić do niepełnego spalania i zwiększonej ilości cząstek stałych w spalinach.
• Praca silnika w trybie awaryjnym: ECU, wykrywając potencjalnie niebezpieczne parametry pracy, może ograniczyć moc silnika, aby zapobiec uszkodzeniu. Kierowca odczuje to jako znaczące osłabienie jednostki napędowej.

Przykład: Wiele nowoczesnych samochodów z turbodoładowaniem, takich jak popularne modele Volkswagena czy Forda, wyposażone są w czujniki ciśnienia doładowania, które są kluczowe dla ich osiągów. Kierowca Forda Focus 1.6 EcoBoost może zauważyć utratę mocy i zwiększone zużycie paliwa, jeśli jego czujnik ciśnienia doładowania zaczyna szwankować. Mechanik, po podłączeniu komputera diagnostycznego, szybko zidentyfikuje błąd P0299 (zbyt niskie ciśnienie doładowania), który często wskazuje na problem z tym właśnie czujnikiem lub z układem doładowania.

Diagnostyka i wymiana czujnika

Jeśli podejrzewasz problemy z czujnikiem ciśnienia doładowania, pierwszym krokiem powinna być diagnostyka komputerowa. Specjalistyczny warsztat samochodowy użyje odpowiedniego sprzętu do odczytu kodów błędów zapisanych w ECU. Najczęściej występujące kody błędów związane z czujnikiem ciśnienia doładowania to:

• P0234 - Turbocharger/Supercharger "A" Overboost Condition (nadmierne ciśnienie doładowania)
• P0299 - Turbocharger/Supercharger "A" Underboost Condition (zbyt niskie ciśnienie doładowania)
• P0106 - MAP/Barometric Pressure Sensor Range/Performance (zakres/wydajność czujnika ciśnienia atmosferycznego/kolektora)

Oprócz odczytu kodów błędów, mechanik może sprawdzić parametry pracy czujnika w czasie rzeczywistym. Porównanie odczytów z wartościami referencyjnymi dla danego modelu samochodu pozwala na szybką ocenę jego stanu.

Kiedy wymiana jest konieczna?

Wymiana czujnika ciśnienia doładowania jest zazwyczaj konieczna, gdy:

• Diagnostyka potwierdzi jego awarię: Odczyty są nieprawidłowe, czujnik nie reaguje na zmiany ciśnienia lub jest fizycznie uszkodzony.
• Występują objawy wskazujące na jego problem: Spadek mocy, nietypowe zachowanie silnika, zapalona kontrolka "check engine" mimo braku innych oczywistych usterek.

Wymiana czujnika jest zazwyczaj stosunkowo prostą operacją, którą wielu doświadczonych majsterkowiczów może wykonać samodzielnie. Polega ona na odłączeniu wiązki elektrycznej, odkręceniu starego czujnika i zamontowaniu nowego. Ważne jest, aby użyć czujnika o odpowiednich parametrach, przeznaczonego do konkretnego modelu samochodu.

Koszt nowego czujnika ciśnienia doładowania waha się zazwyczaj od kilkudziesięciu do kilkuset złotych, w zależności od marki samochodu i jakości zamiennika. Jest to relatywnie niewielki koszt w porównaniu do potencjalnych uszkodzeń, jakie może spowodować niesprawny czujnik.

Podsumowanie i znaczenie prewencji

Czujnik ciśnienia doładowania to niewielki, ale niezwykle ważny element każdego silnika turbodoładowanego. Jego prawidłowa lokalizacja w okolicach kolektora dolotowego pozwala na precyzyjne monitorowanie kluczowego parametru pracy silnika.

Zrozumienie, gdzie znajduje się czujnik ciśnienia doładowania i jakie są objawy jego awarii, jest kluczowe dla każdego właściciela nowoczesnego samochodu. Regularne przeglądy techniczne, zwracanie uwagi na wszelkie niepokojące zmiany w pracy silnika oraz szybka diagnostyka komputerowa mogą pomóc w uniknięciu poważniejszych problemów i kosztownych napraw.

Dbaj o swój samochód, a on odwdzięczy Ci się niezawodnością i optymalną wydajnością! Wczesne wykrycie i naprawa usterek związanych z czujnikiem ciśnienia doładowania to inwestycja w długowieczność Twojego pojazdu.
