Un capacitor es un componente electrónico fundamental. Almacena energía en un campo eléctrico. Entender su funcionamiento es crucial en electrónica.
¿Qué es un Capacitor?
Un capacitor, también llamado condensador, consta de dos placas conductoras separadas por un material aislante llamado dieléctrico. La capacidad de un capacitor para almacenar carga se mide en faradios (F). Un faradio es una unidad de medida de capacidad eléctrica.

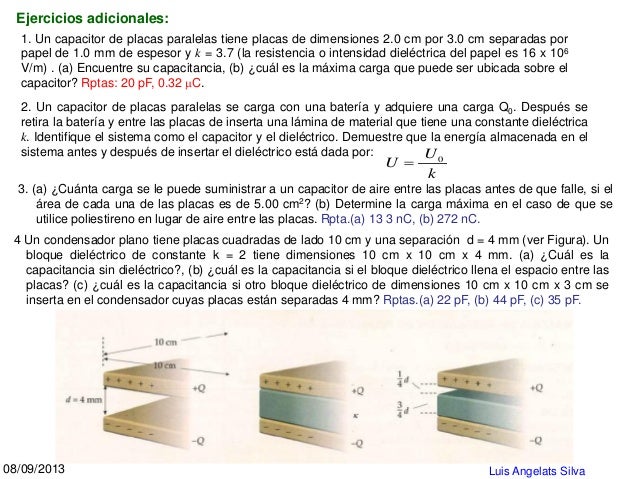

Capacitor de Placas Paralelas Cuadradas
Consideremos un capacitor con placas paralelas. Estas placas son cuadradas, cada una con un lado de longitud "a". Esto significa que el área de cada placa es A = a2. La distancia entre las placas se denota como "d". Esta configuración es común en muchos capacitores prácticos.
Must Read
Cálculo de la Capacitancia
La capacitancia (C) de un capacitor de placas paralelas depende de varios factores. Principalmente, el área de las placas (A), la distancia entre ellas (d) y la permitividad del material dieléctrico (ε). La fórmula general para la capacitancia es: C = εA / d.
En nuestro caso, el área A = a2. Entonces, la capacitancia para nuestro capacitor de placas cuadradas es: C = εa2 / d. Aquí, ε representa la permitividad del dieléctrico entre las placas. La permitividad indica la capacidad del material para permitir que se establezca un campo eléctrico.
Si el dieléctrico es el vacío o el aire, ε se reemplaza por ε0 (epsilon cero). ε0 es la permitividad del vacío y tiene un valor aproximado de 8.854 x 10-12 F/m. Entonces, la capacitancia en el vacío sería C = ε0a2 / d.
Factores que Afectan la Capacitancia
La capacitancia se puede modificar variando los parámetros de la fórmula. Aumentar el área de las placas (aumentar "a") incrementa la capacitancia. Disminuir la distancia entre las placas (disminuir "d") también incrementa la capacitancia. Utilizar un dieléctrico con una mayor permitividad (ε) aumentará la capacitancia.
Ejemplo Práctico
Supongamos que tenemos un capacitor con placas cuadradas de 1 cm de lado (a = 0.01 m). La distancia entre las placas es de 1 mm (d = 0.001 m). El dieléctrico es aire (aproximadamente vacío). Calculemos la capacitancia.
Usando la fórmula C = ε0a2 / d, tenemos: C = (8.854 x 10-12 F/m) * (0.01 m)2 / (0.001 m). Esto nos da una capacitancia C ≈ 8.854 x 10-13 F o 0.8854 pF (picofaradios). Este es un valor típico para capacitores pequeños.
Aplicaciones
Los capacitores tienen una amplia gama de aplicaciones. Se utilizan en fuentes de alimentación para filtrar el rizado de la tensión. En circuitos de sintonización, seleccionan una frecuencia específica. También se utilizan para almacenar energía temporalmente en circuitos de temporización y para acoplamiento de señales entre etapas de un circuito. Los capacitores son esenciales en la electrónica moderna.
Conclusión
Entender la capacitancia de un capacitor de placas paralelas cuadradas es crucial para el diseño de circuitos electrónicos. La fórmula C = εa2 / d nos permite calcular la capacitancia basada en las dimensiones físicas del capacitor. Con este conocimiento, podemos seleccionar y utilizar capacitores de manera efectiva en diversas aplicaciones.
