La transmisión Eaton Fuller de 18 velocidades es un monstruo mecánico, crucial para camiones pesados. Comprender su diagrama es clave para mantenimiento y diagnóstico. Piénsalo como un mapa que guía a través de sus complejas funciones.
¿Qué es un Diagrama de Transmisión?

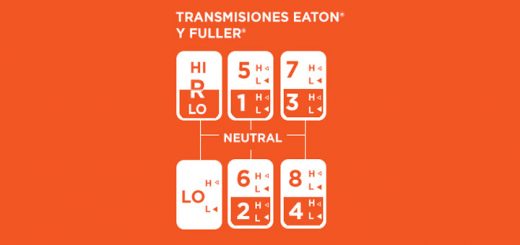

Un diagrama de transmisión, en este caso el de 18 velocidades Eaton Fuller, es una representación visual simplificada del funcionamiento interno. Muestra las marchas, cómo se cambian y la secuencia que debes seguir. Esencialmente, es tu hoja de ruta para operar y solucionar problemas de la transmisión.
Desglosando el Diagrama Paso a Paso
El diagrama se divide en secciones. Aquí te explicamos los puntos clave:
Must Read
1. Rango Bajo y Rango Alto: La transmisión usa un rango bajo para arranques pesados y cuestas pronunciadas, y un rango alto para velocidades de crucero en carretera. El diagrama indica cómo cambiar entre estos rangos, generalmente con un interruptor en la palanca de cambios.
2. Marchas Principales: La transmisión tiene un grupo principal de marchas (usualmente 5 o 6). El diagrama muestra cómo cambiar entre estas marchas usando la palanca de cambios principal. Ejemplo: Primera, Segunda, Tercera, Cuarta, Quinta.
3. Multiplicador (Splitter): Aquí es donde la cosa se pone interesante. El splitter duplica cada marcha principal. Un interruptor en la palanca (a veces un botón) activa el splitter, dándote una marcha "baja" y una "alta" para cada marcha principal. Ejemplo: Primera baja, Primera alta, Segunda baja, Segunda alta...
4. Marcha de Reversa: El diagrama muestra la ubicación de la marcha de reversa, que generalmente requiere una acción específica en la palanca, como levantar o presionar para evitar cambios accidentales.
5. Secuencia de Cambios: El diagrama te indica la secuencia correcta para cambiar a través de todas las 18 velocidades. Esto es crucial para un manejo eficiente y evitar dañar la transmisión. Ejemplo: Rango bajo, Primera baja, Primera alta, Segunda baja, Segunda alta, etc. Luego cambio a Rango Alto y continúo la secuencia.
Entendiendo el Proceso con un Ejemplo
Imagina que estás arrancando un camión cargado. El diagrama te dirá:
- Activa el Rango Bajo.
- Cambia a Primera baja.
- Cambia a Primera alta (usando el splitter).
- Cambia a Segunda baja.
- Continúa usando el splitter para obtener Segunda alta, y así sucesivamente.
- Eventualmente, cambiarás a Rango Alto y seguirás la secuencia hasta la marcha 18.
Importancia del Diagrama
El diagrama de la Eaton Fuller de 18 velocidades no es solo un adorno. Es una herramienta vital para:
- Operación Correcta: Usar la secuencia correcta maximiza la eficiencia del combustible y reduce el desgaste de la transmisión.
- Diagnóstico: Si la transmisión no cambia correctamente, el diagrama ayuda a identificar posibles problemas.
- Mantenimiento: Los mecánicos usan el diagrama para entender el funcionamiento interno y realizar reparaciones precisas.
Conclusión
Dominar el diagrama de la Eaton Fuller de 18 velocidades puede parecer abrumador al principio, pero con práctica y estudio, se convierte en una segunda naturaleza. Recuerda, es tu mapa a través de este complejo sistema, guiándote hacia un manejo suave y eficiente.
