¡Hola, futuros ingenieros! Vamos a repasar los motores eléctricos de corriente continua (CC). Prepárense, porque este tema es clave para el examen.

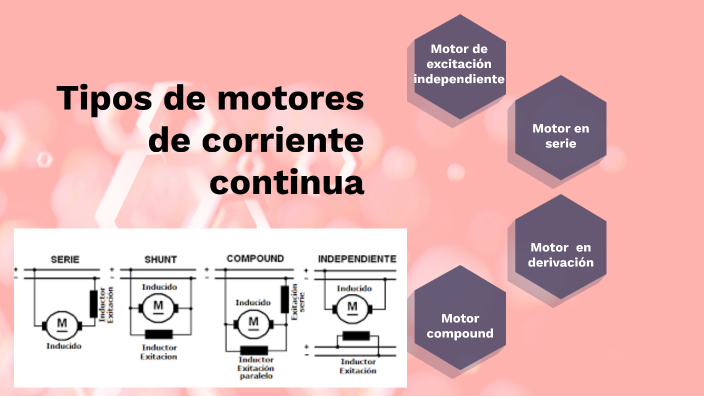

Tipos Principales de Motores CC
Existen varios tipos de motores CC, cada uno con características y aplicaciones distintas. Conocerlos bien es fundamental. No te preocupes, los veremos uno por uno.
Motor de Excitación Independiente
Este motor tiene una característica muy particular. Su circuito de campo (excitación) se alimenta de una fuente independiente. Esto significa que la corriente de campo no depende de la corriente del inducido. Es un motor muy versátil. Permite un control preciso de la velocidad.
Must Read
La ventaja principal es el control independiente de la velocidad y el par. La desventaja es que requiere una fuente de alimentación adicional. Piensa en un motor que necesita dos enchufes diferentes para funcionar.
Motor Serie
En un motor serie, el devanado de campo se conecta en serie con el inducido. La corriente que fluye por el campo es la misma que la que fluye por el inducido. Su par de arranque es muy alto. Esto lo hace ideal para aplicaciones que requieren mucha fuerza al inicio.
Un ejemplo clásico es el motor de arranque de un automóvil. ¡Imagínate la fuerza que necesita para encender el motor! Ten cuidado. Este motor no debe funcionar sin carga. Podría embalarse y dañarse.
Motor Shunt (o Paralelo)
El motor shunt, también llamado motor paralelo, conecta el devanado de campo en paralelo con el inducido. La corriente de campo es una fracción de la corriente del inducido. Este motor tiene una velocidad relativamente constante bajo diferentes cargas.
Son útiles donde se necesita una velocidad estable. Imagina un torno o una bomba. La velocidad no debe variar mucho. Es menos propenso a embalarse que el motor serie. Su par de arranque es menor.
Motor Compound (o Compuesto)
El motor compound combina características del motor serie y del motor shunt. Tiene dos devanados de campo: uno en serie y otro en paralelo con el inducido. Permite un equilibrio entre un alto par de arranque y una velocidad relativamente constante.
Existen dos tipos principales de motores compound. Compound acumulativo, donde los efectos de los campos serie y shunt se suman. Compound diferencial, donde los efectos se restan. El compound acumulativo es el más común. Ofrece un buen compromiso entre par de arranque y estabilidad de velocidad.
Características Clave a Recordar
Recuerda estas características clave para cada tipo de motor. Esto te ayudará a identificar la aplicación correcta para cada uno. ¡Vamos a resumirlo!
- Excitación Independiente: Control preciso, necesita fuente adicional.
- Serie: Alto par de arranque, no debe funcionar sin carga.
- Shunt: Velocidad constante, menor par de arranque.
- Compound: Combinación de características, equilibrado.
¡No Te Rindas!
Espero que este repaso te haya sido útil. Estudia los conceptos clave. ¡Confío en que vas a sacar una excelente nota en el examen! Recuerda que la práctica hace al maestro. Repasa los ejercicios y ejemplos. ¡Mucho éxito!
