Un engrane es un componente mecánico rotatorio con dientes cortados, diseñados para engranar con otros engranajes. Su principal función es transmitir movimiento rotacional y fuerza (torque) entre dos ejes. Funcionan en pares, donde un engranaje impulsa al otro.

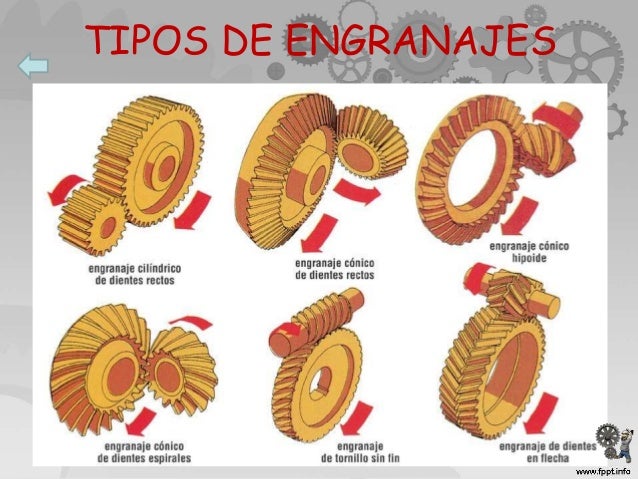

Existen varios tipos de engranes, cada uno con características y aplicaciones específicas. A continuación, exploraremos algunos de los más comunes:
Engranes Rectos: Son los más simples y comunes. Sus dientes son paralelos al eje de rotación. Se utilizan para transmitir movimiento entre ejes paralelos. Son eficientes y relativamente económicos. Un ejemplo común es en un reloj de juguete.
Must Read
Engranes Helicoidales: Sus dientes están inclinados con respecto al eje de rotación. Esto permite un engranaje más suave y silencioso que los engranes rectos. También pueden transmitir movimiento entre ejes no paralelos, aunque con menor eficiencia. Se usan en transmisiones de automóviles para reducir el ruido.
Engranes Cónicos: Tienen forma de cono y se utilizan para transmitir movimiento entre ejes que se intersectan, generalmente a 90 grados. Los dientes también pueden ser rectos o helicoidales. Se encuentran en diferenciales de automóviles.
Engranes de Tornillo Sin Fin: Consisten en un tornillo (sin fin) que engrana con una rueda dentada. Proporcionan una alta relación de reducción de velocidad y la capacidad de autobloqueo (solo giran en una dirección). Se utilizan en sistemas de dirección y elevadores.
Cremallera y Piñón: Una cremallera es una barra dentada recta, mientras que el piñón es un engranaje circular. Este sistema convierte el movimiento rotacional en movimiento lineal, o viceversa. Un ejemplo es el sistema de dirección de un automóvil (cremallera) y el motor que lo gira (piñón).
La elección del tipo de engranaje correcto depende de factores como la relación de transmisión deseada, la carga a soportar, la velocidad de rotación y el espacio disponible. Comprender las características de cada tipo es crucial para un diseño eficiente y confiable de cualquier sistema mecánico.
