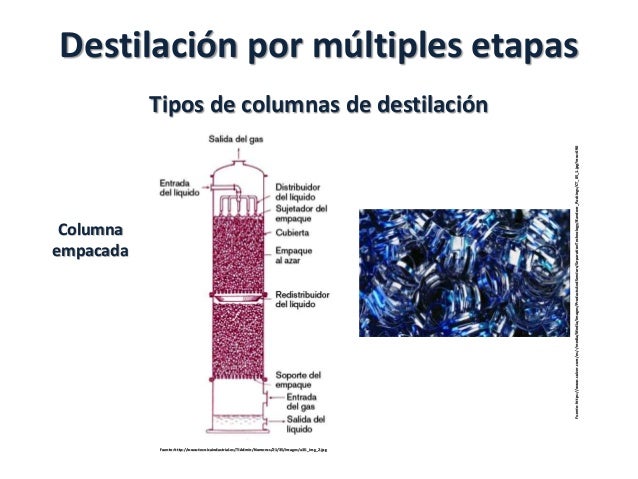

En las columnas de destilación, el empaque es crucial para mejorar la separación de líquidos con diferentes puntos de ebullición. El empaque aumenta la superficie de contacto entre el vapor ascendente y el líquido descendente, permitiendo una mejor transferencia de masa y, por ende, una destilación más eficiente. Se utiliza en una amplia gama de aplicaciones industriales, desde la producción de alcohol y productos químicos hasta el refinamiento de petróleo.
Tipos Principales de Empaques
Existen dos categorías principales de empaques: empaques aleatorios (random packings) y empaques estructurados (structured packings). Cada uno ofrece diferentes ventajas y desventajas, dependiendo de la aplicación.

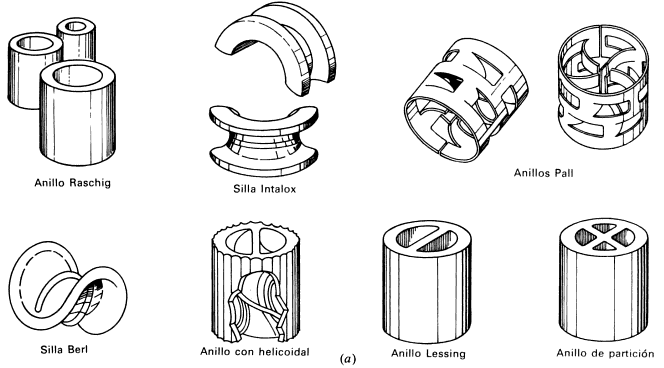

Empaques Aleatorios
Los empaques aleatorios son piezas sueltas vertidas en la columna. Son más económicos y fáciles de instalar. Ejemplos comunes incluyen:
Must Read
- Anillos Raschig: Cilindros huecos. Simples y económicos, pero con menor eficiencia.
- Anillos Pall: Similar a los Raschig, pero con perforaciones que mejoran la distribución del líquido y la eficiencia.
- Monturas Berl: Forma de silla de montar, ofrece mejor contacto líquido-vapor que los anillos Raschig.
- Monturas Intalox: Similar a las Berl, pero con un diseño más avanzado para una mejor eficiencia.
Empaques Estructurados
Los empaques estructurados consisten en láminas corrugadas o mallas metálicas dispuestas de manera ordenada dentro de la columna. Son más caros, pero ofrecen una mayor eficiencia y menor caída de presión. Ejemplos incluyen:
- Mallas de alambre tejido: Alta eficiencia, ideal para sistemas de vacío.
- Láminas corrugadas: Ofrecen un buen equilibrio entre eficiencia y caída de presión. Varios diseños (ej., Sulzer Mellapak).
Elegir el Empaque Correcto
La selección del tipo de empaque adecuado depende de varios factores:
- Eficiencia requerida: Empaques estructurados son mejores para separaciones exigentes.
- Caída de presión permitida: Empaques aleatorios suelen tener mayor caída de presión.
- Costo: Empaques aleatorios son generalmente más económicos.
- Materiales: Considerar la compatibilidad con los fluidos del proceso (acero inoxidable, plástico, cerámica).
