Este artículo explora los tipos de conexiones de motores trifásicos, un tema fundamental en la ingeniería eléctrica. Comprender estas conexiones es crucial para controlar la velocidad, el par y el funcionamiento general de los motores.

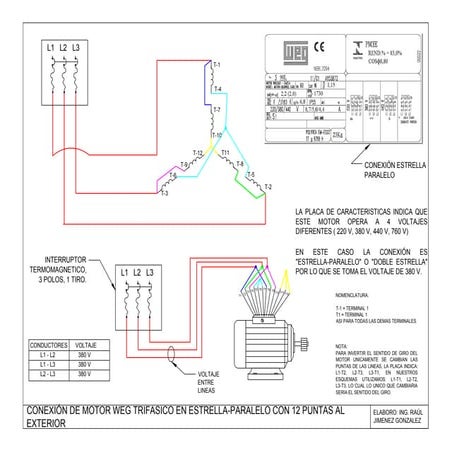

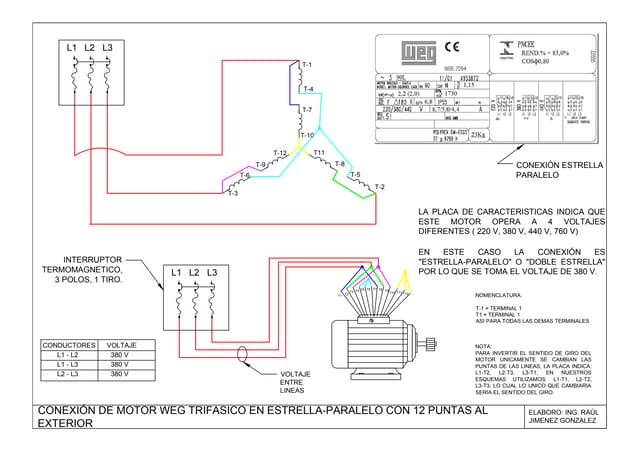

Conexión Estrella (Y)
La conexión estrella (Y) se caracteriza por conectar un extremo de cada bobina a un punto común, llamado punto neutro. Los otros extremos de las bobinas se conectan a las líneas de alimentación trifásica. En una conexión estrella, el voltaje de línea (el voltaje entre dos líneas de alimentación) es √3 veces el voltaje de fase (el voltaje entre una línea y el neutro). La corriente de línea es igual a la corriente de fase.
Un ejemplo práctico es el arranque de motores grandes. Se puede utilizar la conexión estrella para reducir el voltaje aplicado al motor durante el arranque, limitando así la corriente de irrupción. Luego, el motor puede ser conmutado a una conexión delta para el funcionamiento normal a plena carga. La conexión estrella es frecuentemente usada en motores de baja potencia o al arranque para evitar sobrecalentamiento.
Must Read
Conexión Delta (Δ)
En una conexión delta (Δ), las bobinas del motor están conectadas en un bucle cerrado, formando un triángulo. Cada esquina del triángulo se conecta a una línea de alimentación trifásica. En una conexión delta, el voltaje de línea es igual al voltaje de fase. La corriente de línea es √3 veces la corriente de fase.
La conexión delta generalmente proporciona un par de arranque más alto que la conexión estrella. Se utiliza en aplicaciones donde se requiere un alto par desde el principio. Por ejemplo, bombas, compresores y cintas transportadoras a menudo utilizan motores conectados en delta. Esta conexión soporta mejor cargas pesadas desde el comienzo de la operación.
Conexión Estrella-Delta (Y-Δ)
La conexión estrella-delta (Y-Δ) es un método de arranque reducido para motores trifásicos. Inicialmente, el motor se arranca en conexión estrella para reducir la corriente de arranque. Luego, una vez que el motor alcanza una cierta velocidad, se conmuta a la conexión delta para el funcionamiento normal.
Este método reduce el estrés eléctrico y mecánico en el motor y en el sistema de alimentación. Se utiliza comúnmente en motores grandes que requieren un alto par durante el funcionamiento pero que deben protegerse de las altas corrientes de arranque. Un claro ejemplo son los grandes ventiladores industriales que requieren un arranque suave para evitar daños en la instalación.
Conexión Autotransformador
La conexión autotransformador utiliza un autotransformador para reducir el voltaje aplicado al motor durante el arranque. Similar al arranque estrella-delta, esto limita la corriente de irrupción. Después de arrancar, el autotransformador se desconecta y el motor funciona a voltaje nominal.
Esta conexión ofrece un control más preciso sobre el voltaje aplicado al motor que el arranque estrella-delta. Se utiliza en aplicaciones donde se necesita un control de arranque más fino y donde la corriente de arranque debe reducirse significativamente. Esta conexión es común en bombas de agua grandes o compresores de aire donde se requiere un control preciso al arrancar.
Consideraciones Importantes
La elección del tipo de conexión depende de las características de la carga, la potencia del motor y los requisitos del sistema de alimentación. Es fundamental comprender las diferencias entre las conexiones estrella y delta, así como los métodos de arranque reducido, para seleccionar la configuración óptima. Consultar las especificaciones del fabricante del motor y las normas de seguridad eléctrica es crucial antes de realizar cualquier conexión.
Además, la correcta instalación y mantenimiento de las conexiones son esenciales para garantizar el funcionamiento seguro y eficiente del motor. Verificar regularmente la tensión, la corriente y la temperatura del motor ayuda a prevenir fallas y prolongar su vida útil. Es vital recordar que trabajar con sistemas eléctricos requiere precaución y el cumplimiento de las normas vigentes.
En resumen, la selección adecuada del tipo de conexión del motor trifásico es un factor crítico para un rendimiento óptimo y una larga vida útil. Comprender las características de cada conexión y las aplicaciones en las que son más adecuadas permitirá a los ingenieros y técnicos tomar decisiones informadas y garantizar un funcionamiento eficiente y seguro de los sistemas eléctricos. La correcta implementación y el mantenimiento preventivo son claves para evitar fallas y optimizar el rendimiento de los motores trifásicos en diversas aplicaciones industriales y comerciales.
