La acotación es un elemento fundamental en el dibujo técnico. Permite comunicar las dimensiones exactas de un objeto. Sin una acotación clara y precisa, un plano carece de valor práctico. Es como un mapa sin escala: inútil para la construcción o fabricación.
Elementos Básicos de la Acotación
Una acotación completa consta de varios elementos. Primero, las líneas de cota, que indican la dirección y extensión de la dimensión. Luego, las líneas auxiliares de cota, que se extienden desde el objeto hasta las líneas de cota. Finalmente, la cifra de cota, que es el valor numérico de la dimensión. Las flechas o puntos marcan el final de la línea de cota.
Imaginemos una simple caja. La línea de cota podría indicar la longitud de uno de sus lados. Las líneas auxiliares se extenderían desde los bordes de ese lado hasta la línea de cota. La cifra de cota, por ejemplo, "20 cm", indicaría la longitud real.
Must Read
Tipos Principales de Acotación
Existen diferentes maneras de acotar, dependiendo de la complejidad del dibujo y de la información que se quiere transmitir. Los tipos más comunes son: Acotación Lineal, Acotación Angular, Acotación en Serie, Acotación en Paralelo y Acotación Combinada.
Acotación Lineal
La acotación lineal se utiliza para indicar distancias directas entre dos puntos. Es la forma más básica y común de acotación. Se emplea para longitudes, anchuras y alturas. Por ejemplo, la longitud de una pared o el diámetro de un círculo.
Acotación Angular
La acotación angular mide ángulos. Se expresa en grados, minutos y segundos. Es esencial para indicar la inclinación de una superficie o la apertura de un ángulo. Se aplica en la descripción de conos, chaflanes y piezas angulares.

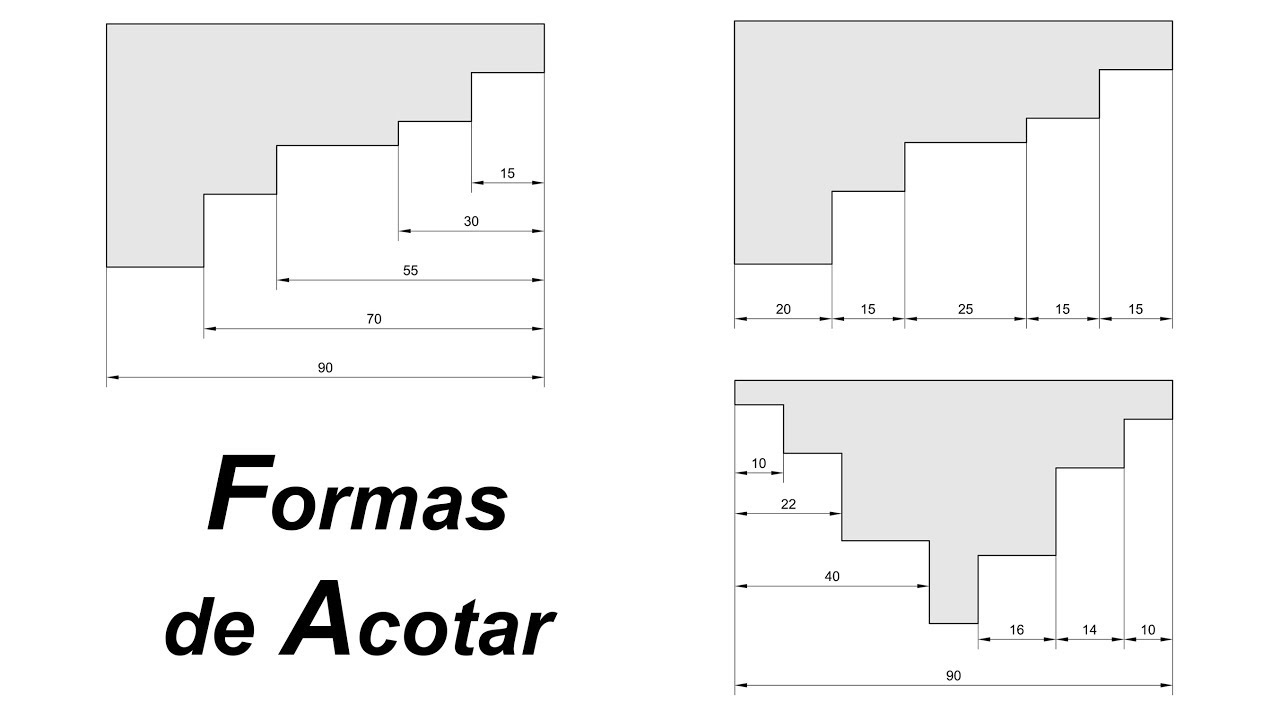

Acotación en Serie (o Cadena)
La acotación en serie, también llamada "en cadena", acota dimensiones consecutivas a lo largo de una línea. Las cotas se colocan una tras otra, compartiendo líneas auxiliares. Es útil para mostrar la acumulación de dimensiones en una pieza. Sin embargo, un error en una cota afecta a todas las siguientes.
Acotación en Paralelo
En la acotación en paralelo, las cotas se colocan una encima de otra, con un punto de referencia común. Cada cota indica la distancia desde ese punto de referencia hasta un punto específico. Es adecuada cuando se necesita mostrar las distancias absolutas desde un punto base. Facilita la verificación de dimensiones sin tener que sumar valores.
Acotación Combinada
La acotación combinada utiliza una mezcla de los tipos anteriores. Es común en dibujos complejos donde se requiere información tanto lineal como angular, en serie y en paralelo. Permite una representación completa y eficiente de las dimensiones de un objeto. Un buen dibujo técnico usa la acotación combinada de manera estratégica para evitar ambigüedades.
Consideraciones Adicionales
Es importante evitar la redundancia en la acotación. No acotar la misma dimensión dos veces. La claridad es primordial. Las cotas deben ser legibles y fáciles de interpretar. Colocar las cotas fuera del objeto siempre que sea posible para evitar confusiones.
La elección del tipo de acotación depende del objeto y del propósito del dibujo. Un diseñador o ingeniero debe seleccionar el método más adecuado para comunicar la información de manera precisa y eficiente. La práctica y la experiencia son cruciales para dominar el arte de la acotación. Recuerda siempre seguir las normas establecidas por las normas ISO y DIN.
