¡Hola a todos! Prepárense para dominar el tiempo de carga de un capacitor en un circuito RC. Vamos a desglosar este tema paso a paso. ¡Pueden hacerlo!
Componentes Clave: R y C
Primero, entendamos a nuestros jugadores principales. Tenemos la resistencia (R), medida en ohmios (Ω). También tenemos el capacitor (C), medido en faradios (F). La resistencia limita el flujo de corriente. El capacitor almacena energía.
Recuerden, un circuito RC es simplemente un circuito con una resistencia y un capacitor conectados en serie o paralelo a una fuente de voltaje.
Must Read
El Proceso de Carga
Imaginemos un capacitor descargado. Al conectarlo a una fuente de voltaje a través de una resistencia, comienza la carga. La corriente fluye, acumulando carga en las placas del capacitor.
Inicialmente, la corriente es alta. A medida que el capacitor se carga, la diferencia de potencial entre sus placas aumenta. Esto reduce la corriente. Eventualmente, la corriente se acerca a cero cuando el capacitor está completamente cargado.
La Constante de Tiempo (τ)

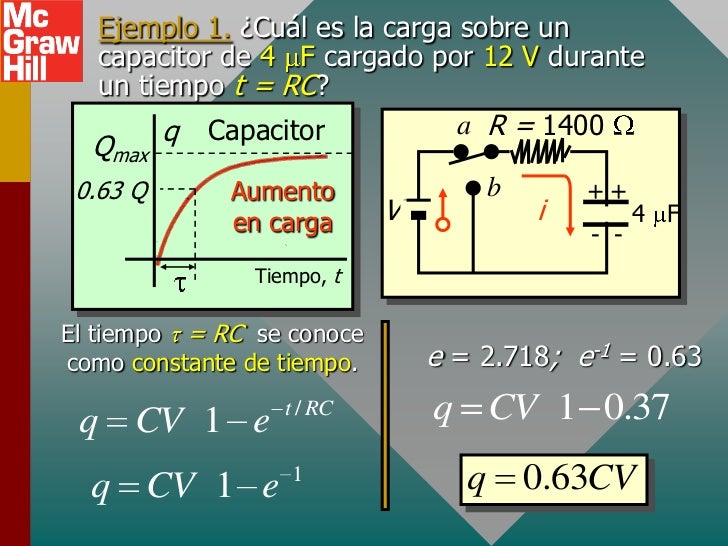

Aquí viene un concepto crucial: la constante de tiempo (τ). Se define como el producto de la resistencia y la capacitancia. Es decir, τ = R * C. Se mide en segundos.
La constante de tiempo nos indica qué tan rápido se carga o descarga el capacitor. Una τ más grande significa un proceso más lento. Una τ más pequeña significa un proceso más rápido. Es una medida del tiempo que toma al capacitor cargarse al 63.2% de su valor máximo.
La Ecuación de Carga
Para calcular el voltaje en el capacitor en función del tiempo, usamos la siguiente ecuación:
V(t) = V0 * (1 - e(-t/τ))
Donde:
- V(t) es el voltaje en el capacitor en el tiempo t.
- V0 es el voltaje máximo (el voltaje de la fuente).
- e es la base del logaritmo natural (aproximadamente 2.718).
- t es el tiempo.
- τ es la constante de tiempo (RC).
Presten atención a la función exponencial. Esta función describe la tasa de carga del capacitor.
Completando la Carga
Teóricamente, el capacitor nunca se carga completamente al 100%. Sin embargo, después de aproximadamente 5 constantes de tiempo (5τ), se considera prácticamente cargado.
Después de 5τ, el capacitor se ha cargado al 99.3% de su voltaje máximo. Es suficiente para la mayoría de las aplicaciones.
Ejemplo Práctico
Imaginemos un circuito con R = 10 kΩ y C = 100 μF. La constante de tiempo es τ = (10 * 103 Ω) * (100 * 10-6 F) = 1 segundo.
Esto significa que después de 1 segundo, el capacitor se cargará al 63.2% de su voltaje máximo. Después de 5 segundos, estará prácticamente cargado.
Consejos para el Examen
Recuerden las unidades. Asegúrense de que la resistencia esté en ohmios, la capacitancia esté en faradios, y el tiempo esté en segundos.
Practiquen con diferentes valores de R y C. Calculen la constante de tiempo y el voltaje en diferentes momentos. Intenten resolver problemas de aplicación.
Resumen
En resumen:
- El tiempo de carga de un capacitor en un circuito RC depende de la resistencia y la capacitancia.
- La constante de tiempo (τ = RC) es fundamental.
- La ecuación V(t) = V0 * (1 - e(-t/τ)) describe la carga.
- Después de 5τ, el capacitor está prácticamente cargado.
¡Confío en que están listos para el examen! Recuerden practicar y repasar los conceptos clave. ¡Mucho éxito!
