El Teorema de la Máxima Transferencia de Potencia es un principio fundamental en ingeniería eléctrica. Este teorema establece las condiciones bajo las cuales una fuente de energía (como una batería o un generador) puede transferir la máxima cantidad de potencia posible a una carga (como una bombilla o un motor).
Definiciones Clave
Para entender el teorema, es importante definir algunos conceptos:
- Fuente de Energía: Es el componente que proporciona la energía eléctrica al circuito.
- Resistencia Interna (Rs): Es la resistencia inherente dentro de la fuente de energía. Cada fuente, aunque idealmente no debería tenerla, presenta una resistencia al flujo de corriente.
- Carga (RL): Es el componente que consume la energía eléctrica proporcionada por la fuente.
- Potencia: Es la tasa a la cual se consume o genera energía eléctrica, medida en vatios (Watts).
El Teorema en Sí

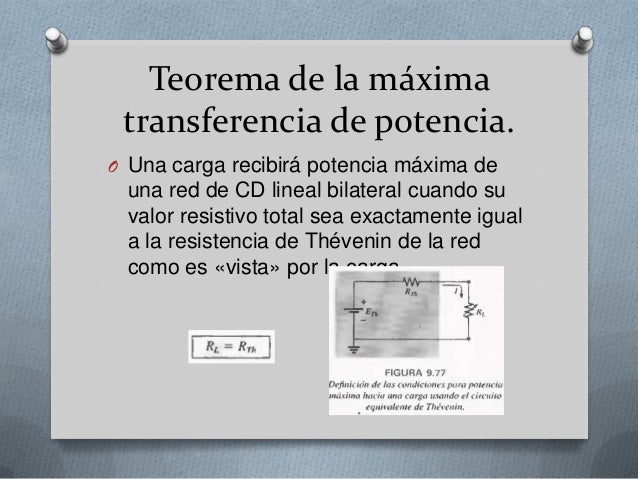

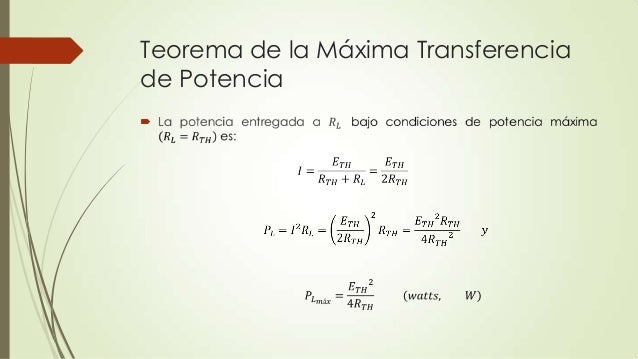

El teorema establece que la máxima transferencia de potencia ocurre cuando la resistencia de la carga (RL) es igual a la resistencia interna de la fuente (Rs). En otras palabras, RL = Rs. Cuando esta condición se cumple, la mayor parte de la potencia generada por la fuente se entrega a la carga. No significa necesariamente la mayor eficiencia, pero sí la máxima potencia transferida.
Must Read
Este teorema no significa que la eficiencia del circuito sea máxima. De hecho, cuando RL = Rs, la eficiencia es del 50%. La mitad de la potencia generada se disipa en la resistencia interna de la fuente, y la otra mitad se entrega a la carga. En algunas aplicaciones, priorizamos la cantidad de potencia transferida sobre la eficiencia.
Explicación Detallada
Imaginemos una batería con una resistencia interna de 2 ohmios (Rs = 2 Ω). Si conectamos una bombilla con una resistencia de 1 ohmio (RL = 1 Ω), la potencia transferida a la bombilla será menor de lo que podría ser. Si conectamos una bombilla con una resistencia de 3 ohmios (RL = 3 Ω), también obtendremos menos potencia que la máxima posible.
Sin embargo, si conectamos una bombilla con una resistencia de 2 ohmios (RL = 2 Ω), que es igual a la resistencia interna de la batería, la bombilla recibirá la máxima potencia que la batería puede entregar. La potencia se distribuye equitativamente entre la resistencia interna de la batería y la resistencia de la bombilla.
Ejemplo Numérico
Consideremos una fuente de voltaje de 12V con una resistencia interna de 4Ω. Calculemos la potencia transferida a la carga para diferentes valores de RL.
- Si RL = 2Ω: La corriente en el circuito es I = 12V / (4Ω + 2Ω) = 2A. La potencia en la carga es P = (2A)^2 * 2Ω = 8W.
- Si RL = 4Ω: La corriente en el circuito es I = 12V / (4Ω + 4Ω) = 1.5A. La potencia en la carga es P = (1.5A)^2 * 4Ω = 9W. (Máxima transferencia)
- Si RL = 6Ω: La corriente en el circuito es I = 12V / (4Ω + 6Ω) = 1.2A. La potencia en la carga es P = (1.2A)^2 * 6Ω = 8.64W.
Como se observa, la potencia es máxima cuando RL = Rs.
Aplicaciones Reales
El Teorema de la Máxima Transferencia de Potencia tiene numerosas aplicaciones en diversas áreas:
- Telecomunicaciones: Para diseñar sistemas de antenas y amplificadores que transfieran la máxima señal posible.
- Audio: Para acoplar amplificadores de audio a altavoces, garantizando la máxima potencia de sonido.
- Electrónica de Potencia: En el diseño de fuentes de alimentación y convertidores de energía.
- Sistemas de Energía Solar: Para optimizar la transferencia de energía desde los paneles solares a la batería o la red eléctrica.
En resumen, el Teorema de la Máxima Transferencia de Potencia es una herramienta esencial para los ingenieros y técnicos que trabajan con circuitos eléctricos. Permite optimizar el diseño de sistemas para que la mayor cantidad posible de energía se transfiera a la carga deseada.
