El Sistema de Planos Acotados es un método gráfico de representación que permite representar objetos tridimensionales en dos dimensiones, utilizando cotas (alturas) para indicar la elevación de los puntos sobre un plano horizontal de referencia. Es especialmente útil en campos como la topografía, arquitectura e ingeniería civil para representar terrenos, edificios, y proyectos que involucran alturas.
Aplicaciones Comunes
- Representación de terrenos y curvas de nivel.
- Diseño de carreteras y caminos.
- Planificación de proyectos de construcción.
- Cálculo de volúmenes (excavaciones y terraplenes).

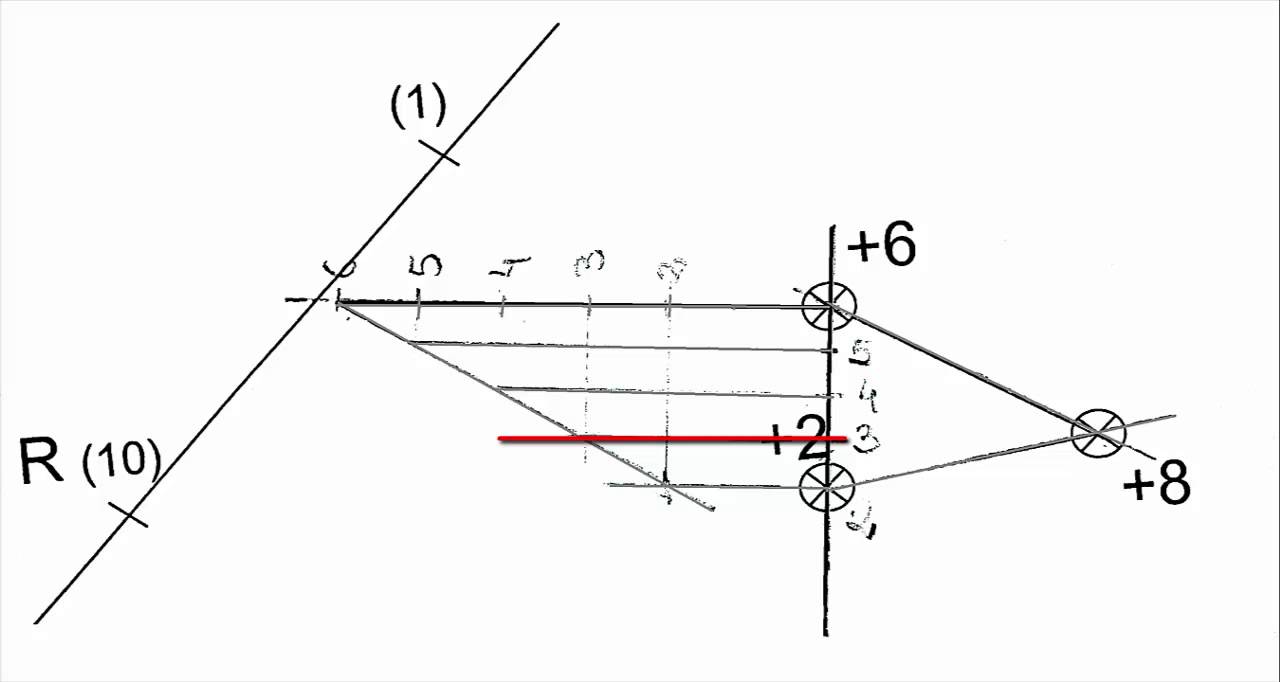

Ejemplo Resuelto Paso a Paso
Vamos a resolver un ejercicio básico: determinar la pendiente de una línea recta representada por dos puntos acotados. Supongamos que tenemos el punto A (5, 3) con cota 10 y el punto B (8, 7) con cota 15.
- Hallar la Diferencia de Cotas (Δz): La diferencia de cotas es la resta entre la cota del punto B y la cota del punto A: Δz = 15 - 10 = 5.
- Hallar la Distancia Horizontal (d): Calculamos la distancia horizontal entre los puntos A y B utilizando la fórmula de la distancia entre dos puntos en el plano: d = √((x₂ - x₁)² + (y₂ - y₁)²). En nuestro caso, d = √((8 - 5)² + (7 - 3)²) = √(3² + 4²) = √25 = 5.
- Calcular la Pendiente (m): La pendiente se calcula como el cociente entre la diferencia de cotas y la distancia horizontal: m = Δz / d. En nuestro ejemplo, m = 5 / 5 = 1.
- Interpretar el Resultado: Una pendiente de 1 significa que por cada unidad de distancia horizontal, la línea asciende una unidad en altura. Esto también se puede expresar como un ángulo, pero para la mayoría de las aplicaciones, la pendiente en forma decimal o fraccionaria es suficiente.
Recuerda que la clave está en visualizar el problema en el espacio tridimensional y luego proyectarlo al plano utilizando las cotas como información de altura. Practicar con diferentes ejercicios te ayudará a dominar el Sistema de Planos Acotados.
Must Read
Consideraciones Adicionales
- En problemas más complejos, puede ser necesario usar herramientas de dibujo técnico o software CAD.
- La precisión de las cotas es crucial para la exactitud de los resultados.
- Familiarízate con las convenciones de representación gráfica utilizadas en tu campo de aplicación.
