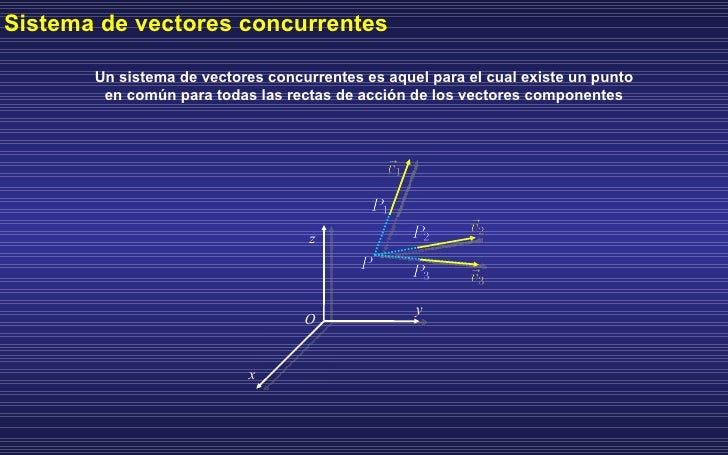

Resultante De Un Sistema De Vectores Concurrentes

Para encontrar la resultante de un sistema de vectores concurrentes, seguimos un proceso metódico. Este proceso asegura que combinemos todos los vectores correctamente. Veamos los pasos uno por uno.

Paso 1: Descomposición de Vectores

El primer paso es descomponer cada vector en sus componentes x e y. Esto significa encontrar la proyección del vector a lo largo de los ejes horizontal (x) y vertical (y).

Para descomponer un vector, usamos trigonometría. Si tenemos un vector V con magnitud V y ángulo θ respecto al eje x positivo, entonces:

V_x = V * cos(θ)

V_y = V * sin(θ)

Por ejemplo, si un vector tiene una magnitud de 10 unidades y un ángulo de 30 grados:

V_x = 10 * cos(30°) ≈ 8.66

V_y = 10 * sin(30°) = 5

Entonces, las componentes del vector son (8.66, 5).

Paso 2: Suma de Componentes en X

Una vez que tenemos las componentes de todos los vectores, sumamos todas las componentes x. Esta suma nos da la componente x de la resultante, denotada como R_x.

R_x = V_1x + V_2x + V_3x + ...

Por ejemplo, si tenemos tres vectores con componentes x: 5, -3, y 2, entonces:

R_x = 5 + (-3) + 2 = 4

Paso 3: Suma de Componentes en Y

De manera similar a las componentes x, sumamos todas las componentes y de los vectores. Esta suma nos da la componente y de la resultante, denotada como R_y.

R_y = V_1y + V_2y + V_3y + ...

Si tenemos tres vectores con componentes y: 4, 1, y -2, entonces:

R_y = 4 + 1 + (-2) = 3

Paso 4: Cálculo de la Magnitud de la Resultante

Ahora que tenemos R_x y R_y, podemos calcular la magnitud de la resultante (R) usando el teorema de Pitágoras.

R = √(R_x² + R_y²)

Usando el ejemplo anterior donde R_x = 4 y R_y = 3:

R = √(4² + 3²) = √(16 + 9) = √25 = 5

La magnitud de la resultante es 5.

Paso 5: Cálculo del Ángulo de la Resultante

Finalmente, necesitamos encontrar el ángulo (θ) que la resultante forma con el eje x positivo. Usamos la función arcotangente (tan^-1) para esto.

θ = tan^-1(R_y / R_x)

Con R_x = 4 y R_y = 3:

θ = tan^-1(3 / 4) ≈ 36.87°

El ángulo de la resultante es aproximadamente 36.87 grados.

En resumen, para encontrar la resultante de un sistema de vectores concurrentes, descompón los vectores, suma las componentes x e y, y luego usa el teorema de Pitágoras y la función arcotangente. Recuerda prestar atención a los signos de las componentes x e y al calcular el ángulo.
