La resistencia de aislamiento en cables de media tensión es una medida de la capacidad del aislamiento del cable para evitar el flujo de corriente eléctrica a través de él. Idealmente, el aislamiento debería ser un aislante perfecto, impidiendo completamente el paso de corriente. Sin embargo, en la práctica, siempre existe una pequeña corriente de fuga a través del aislamiento, y la resistencia de aislamiento es una forma de cuantificar cuán efectivamente este aislamiento restringe esa fuga.
Varios aspectos clave influyen en la resistencia de aislamiento de un cable de media tensión:
- Material del Aislamiento: El tipo de material utilizado para el aislamiento (XLPE, EPR, etc.) tiene un impacto significativo. Diferentes materiales tienen diferentes propiedades dieléctricas y, por lo tanto, diferentes capacidades para resistir el flujo de corriente.
- Temperatura: La resistencia de aislamiento disminuye con el aumento de la temperatura. Esto se debe a que el aumento de la energía térmica facilita el movimiento de electrones a través del aislamiento.
- Humedad: La presencia de humedad, tanto externa como interna, reduce la resistencia de aislamiento. El agua es un conductor, por lo que su presencia facilita el paso de corriente.
- Edad del Cable: Con el tiempo, el aislamiento se degrada debido al envejecimiento, el estrés eléctrico y los factores ambientales. Esta degradación reduce la resistencia de aislamiento.
- Tensión Aplicada: La resistencia de aislamiento se mide aplicando una tensión de CC. Una tensión excesiva puede dañar el aislamiento y dar lecturas erróneas.

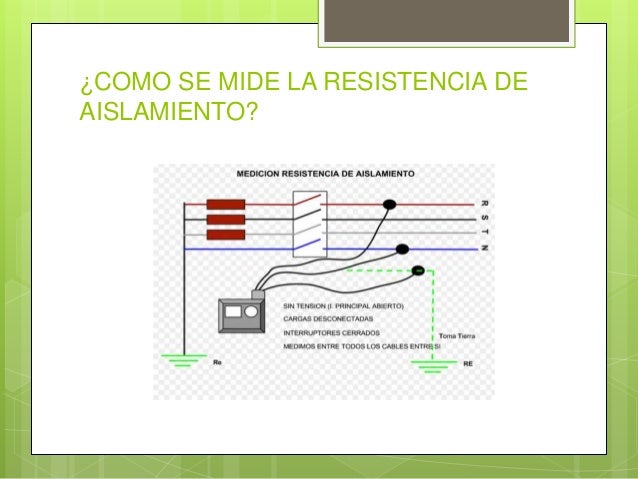

La medición de la resistencia de aislamiento generalmente se realiza utilizando un megóhmetro, también conocido como "megger". Este instrumento aplica una tensión de CC predefinida al cable y mide la corriente de fuga. La resistencia se calcula utilizando la ley de Ohm (R = V/I).
Must Read
Un ejemplo sencillo: Si un cable de media tensión al que se le aplica 5000 V CC muestra una corriente de fuga de 0.001 A (1 mA), la resistencia de aislamiento es 5,000,000 Ohmios o 5 megaohmios (5 MΩ). Otro ejemplo: un cable con una resistencia de aislamiento de 100 MΩ a 20°C podría mostrar una resistencia de aislamiento de sólo 50 MΩ a 40°C, demostrando el efecto de la temperatura.
La medición regular de la resistencia de aislamiento es crucial en el mantenimiento preventivo de sistemas eléctricos de media tensión. Permite detectar el deterioro del aislamiento antes de que falle por completo, evitando costosas averías, interrupciones del suministro eléctrico y riesgos para la seguridad.
