¡Hola a todos! Vamos a repasar un tema clave para tu examen: la Relación de Transformación de un Transformador. No te preocupes, ¡lo vamos a desglosar para que lo entiendas a la perfección!
¿Qué es la Relación de Transformación?

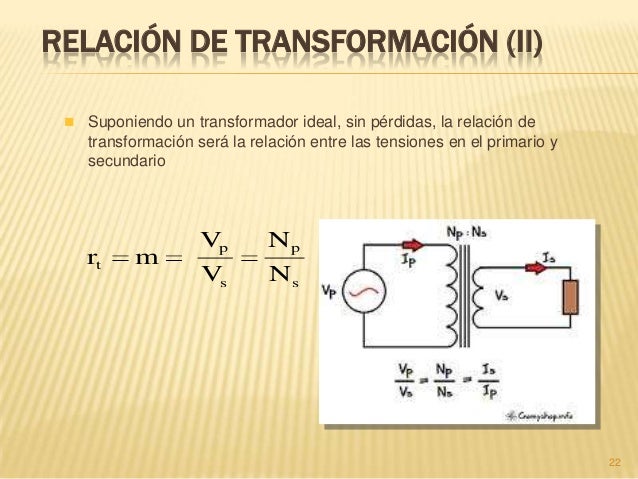

La relación de transformación, a menudo denotada con la letra 'a' (o a veces 'n'), describe la relación entre el número de espiras en el devanado primario y el número de espiras en el devanado secundario de un transformador. Es un concepto fundamental para entender cómo un transformador eleva o reduce el voltaje. Piénsalo como una receta que te dice cuánto voltaje obtendrás en la salida, basándote en el voltaje de entrada.
Matemáticamente, se expresa así: a = Np / Ns. Aquí, Np representa el número de espiras en el devanado primario y Ns el número de espiras en el devanado secundario. Una relación de transformación mayor que 1 indica un transformador reductor, mientras que una relación menor que 1 indica un transformador elevador.
Must Read
Relación con Voltajes y Corrientes
La belleza de la relación de transformación reside en su conexión directa con los voltajes y las corrientes. Si conocemos la relación de transformación, podemos predecir los voltajes y corrientes en el secundario basándonos en los valores del primario. Es como tener un mapa que te guía a través del transformador.
Para los voltajes, tenemos: Vp / Vs = a. Donde Vp es el voltaje en el primario y Vs es el voltaje en el secundario. Esto significa que si la relación de transformación es 2, el voltaje en el primario es el doble del voltaje en el secundario.
Para las corrientes, la relación es inversa: Ip / Is = 1/a. Donde Ip es la corriente en el primario e Is es la corriente en el secundario. Un aumento en el voltaje (transformador elevador) implica una disminución en la corriente y viceversa (transformador reductor), asumiendo una eficiencia ideal.
Tipos de Transformadores Según su Relación
Existen dos tipos principales de transformadores basados en su relación de transformación: transformadores elevadores y transformadores reductores. Comprender la diferencia es crucial para elegir el transformador correcto para una aplicación específica.
Un transformador elevador aumenta el voltaje del primario al secundario. Esto significa que a < 1. Estos transformadores son comunes en la transmisión de energía eléctrica, donde se eleva el voltaje para reducir las pérdidas por transmisión.
Un transformador reductor disminuye el voltaje del primario al secundario. En este caso, a > 1. Los transformadores reductores se utilizan comúnmente para reducir el voltaje de la red eléctrica a niveles seguros para el uso doméstico.
Ejemplos Prácticos
Imagina un transformador con 1000 espiras en el primario y 100 espiras en el secundario. La relación de transformación es a = 1000/100 = 10. Si aplicamos 220V al primario, el voltaje en el secundario será Vs = Vp / a = 220V / 10 = 22V. ¡Un transformador reductor en acción!
Ahora, considera un transformador con 100 espiras en el primario y 1000 espiras en el secundario. La relación de transformación es a = 100/1000 = 0.1. Si aplicamos 12V al primario, el voltaje en el secundario será Vs = Vp / a = 12V / 0.1 = 120V. ¡Un transformador elevador trabajando!
Consideraciones Adicionales
Es importante recordar que la relación de transformación ideal se cumple bajo condiciones ideales (sin pérdidas). En la práctica, siempre hay pérdidas en el transformador debido a la resistencia de los devanados, el flujo disperso y las pérdidas en el núcleo. Por lo tanto, la relación de transformación real puede diferir ligeramente del valor calculado.
La potencia (idealmente) se mantiene constante a través del transformador. Esto significa que la potencia en el primario es igual a la potencia en el secundario (Pp = Ps). Recuerda que la potencia se calcula como P = V * I. Este principio es fundamental para entender el comportamiento de las corrientes en relación con los voltajes.
Resumen de Puntos Clave
- La relación de transformación (a) es la relación entre el número de espiras en el primario y el secundario: a = Np / Ns.
- Relaciona voltajes: Vp / Vs = a.
- Relaciona corrientes: Ip / Is = 1/a.
- a > 1: Transformador reductor.
- a < 1: Transformador elevador.
- La potencia se mantiene constante (idealmente).
¡Eso es todo! Con este repaso, estás bien preparado para enfrentar las preguntas sobre la Relación de Transformación en tu examen. ¡Mucha suerte!
