Reglas para Dibujar Cortes en Dibujo Industrial
Dibujar cortes en dibujo industrial es fundamental para mostrar la estructura interna de un objeto. Sigue estas reglas paso a paso para crear representaciones claras y precisas.

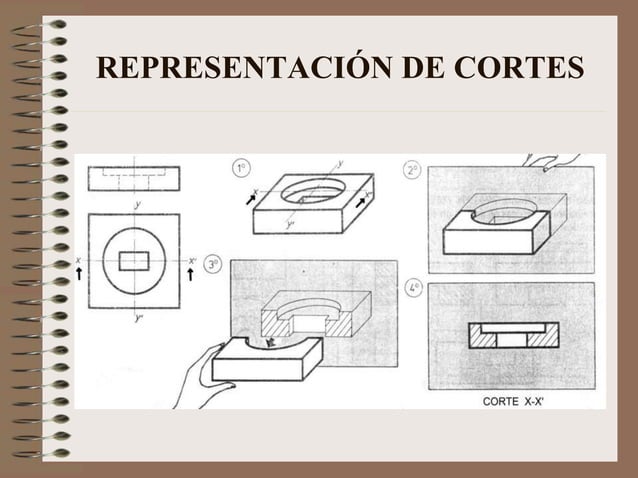

Paso 1: Determina el Plano de Corte. Primero, identifica la sección del objeto que necesitas mostrar. Imagina un plano, el plano de corte, que corta el objeto.
Este plano debe ser perpendicular a una de las vistas principales (frontal, lateral o superior). Selecciona la vista que mejor revele la estructura interna.
Must Read

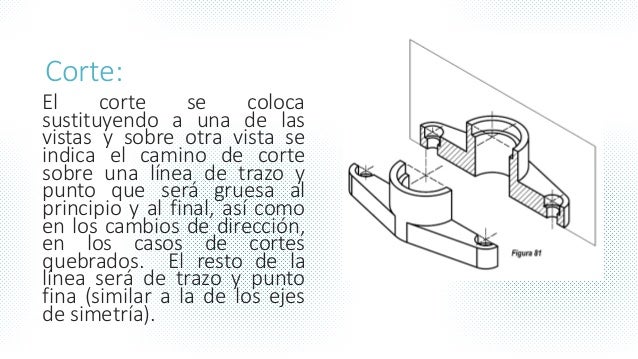

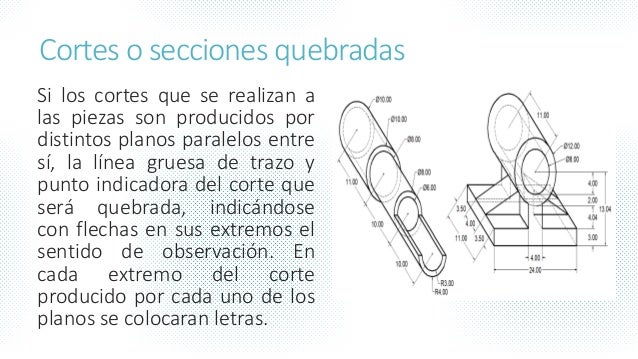

Paso 2: Dibuja la Línea de Corte. Representa el plano de corte con una línea en la vista adyacente a la vista de corte. Esta línea es la línea de corte.

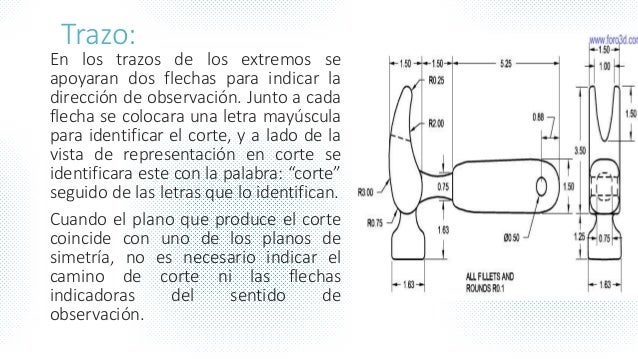

La línea de corte se dibuja con una línea larga seguida de dos líneas cortas, y se repite. Coloca flechas en los extremos de la línea de corte. Las flechas indican la dirección de la vista de corte.
Marca las flechas con letras mayúsculas (A-A, B-B, etc.). Estas letras identificarán la vista de corte correspondiente. Ejemplo: Si la línea de corte se llama A-A, la vista de corte se etiquetará "Corte A-A".
Paso 3: Dibuja el Contorno del Corte. En la vista de corte, dibuja el contorno del objeto como si hubieras retirado la parte frontal al plano de corte. Este contorno representa la superficie seccionada.
Las líneas del contorno deben ser gruesas y continuas. Recuerda que estas líneas representan las superficies sólidas que han sido cortadas por el plano de corte.

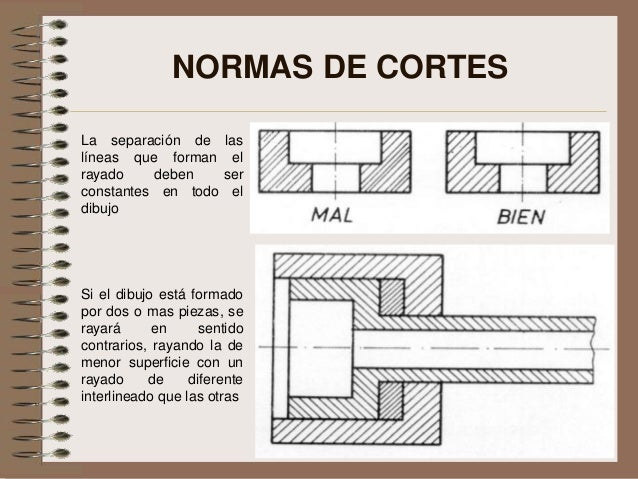

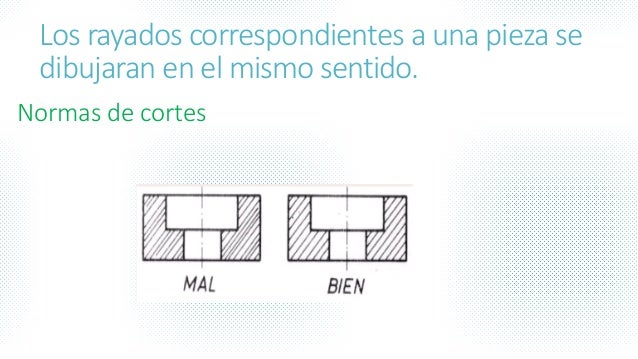

Paso 4: Aplica el Rayado (Hatching). Rellena las áreas que han sido cortadas con un rayado. El rayado indica las áreas sólidas que fueron cortadas por el plano de corte.

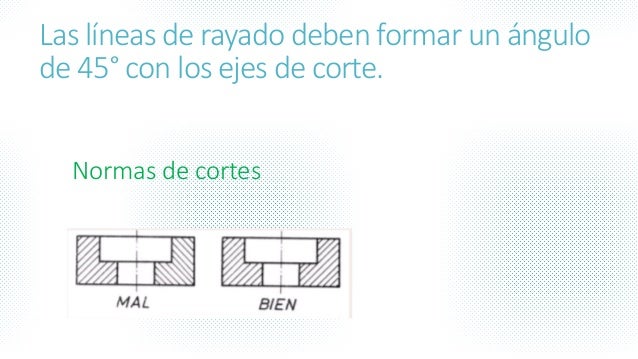

El rayado se dibuja con líneas finas, paralelas y equidistantes. El ángulo de las líneas de rayado suele ser de 45 grados con respecto al eje principal del objeto.
Utiliza diferentes patrones de rayado para distinguir entre diferentes materiales. Los símbolos de rayado estándar se definen en las normas de dibujo técnico.
Paso 5: Omite las Líneas Ocultas. En la vista de corte, generalmente se omiten las líneas ocultas detrás del plano de corte. El propósito del corte es mostrar claramente la estructura interna, y las líneas ocultas pueden generar confusión.
Sin embargo, si una línea oculta es esencial para comprender la geometría interna, se puede incluir. En ese caso, dibuja la línea oculta con la línea discontinua habitual.
Paso 6: Considera los Casos Especiales. Algunos elementos no se rayan cuando se cortan longitudinalmente. Estos elementos incluyen ejes, tornillos, tuercas, remaches, nervios y costillas.
Estos elementos se dibujan como si no hubieran sido cortados. Esto simplifica el dibujo y evita interpretaciones erróneas.
Paso 7: Indica la Escala. Indica la escala del dibujo. Si el corte está a una escala diferente al resto del dibujo, especifica la escala del corte cerca de la etiqueta del corte (ejemplo: Corte A-A, Escala 2:1).
Paso 8: Revisa la Claridad y Precisión. Verifica que el corte sea claro y fácil de entender. Asegúrate de que las líneas, el rayado y las etiquetas sean precisos y legibles.
Revisa las dimensiones y la correcta representación de las características internas. Un corte bien dibujado debe comunicar la información de manera efectiva.
Recuerda practicar estas reglas para dominar la técnica de dibujar cortes en dibujo industrial. La práctica constante mejorará tu habilidad para representar objetos complejos de forma clara y precisa.
