Presion Lateral De Tierras Ejercicios Resueltos

La presión lateral de tierras es la fuerza que ejerce el suelo sobre una estructura de contención, como un muro. Imagina que tienes una pila de arena. La arena empuja hacia los lados, además de hacia abajo. Esa fuerza lateral es la que analizamos aquí.

¿Por qué es importante entenderla?

Si construyes un muro para contener tierra, necesitas saber cuánta fuerza ejercerá esa tierra. Si no calculas bien la presión lateral, el muro podría derrumbarse. Por eso, ingenieros y arquitectos estudian y calculan esta presión cuidadosamente.

Componentes de la presión lateral

La presión lateral de tierras depende de varios factores:

• Tipo de suelo: La arena, la arcilla y la grava ejercen diferentes presiones. La arena suelta ejerce más presión lateral que la arcilla compacta, por ejemplo.
• Peso específico del suelo (γ): Cuanto más pesado es el suelo, más presión ejerce. Imagina que la arena está mojada. Esa arena mojada pesará más y, por lo tanto, ejercerá más presión.
• Ángulo de fricción interna (Φ): Este ángulo indica la resistencia del suelo a deslizarse. Un ángulo alto significa que el suelo es más estable y ejerce menos presión lateral.
• Cohesión (c): Es la fuerza que mantiene unidas las partículas del suelo. La arcilla tiene cohesión, la arena no. La cohesión ayuda a reducir la presión lateral.
• Profundidad (z): A mayor profundidad, mayor presión. Es como bucear: cuanto más profundo, más sientes la presión del agua.

Tipos de Presión Lateral

Existen tres tipos principales de presión lateral de tierras:

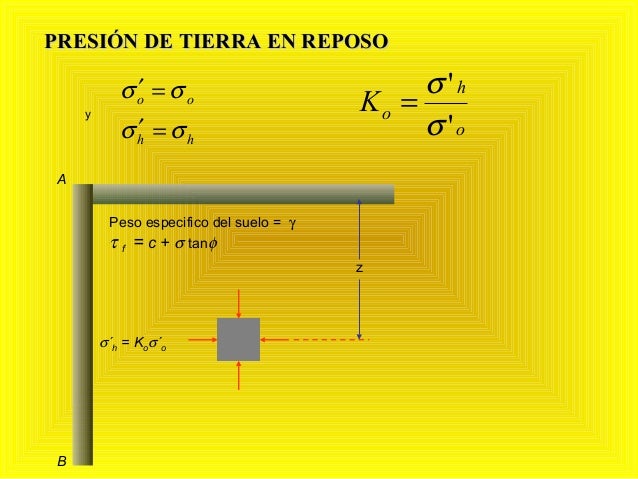

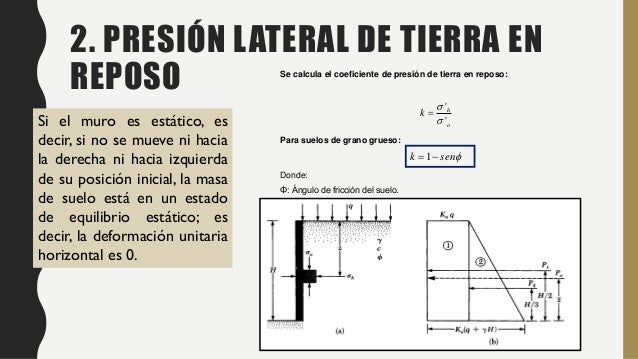

• Presión en reposo (K₀): Es la presión que ejerce el suelo cuando no se mueve, ni se deforma. Es como la presión natural del suelo.

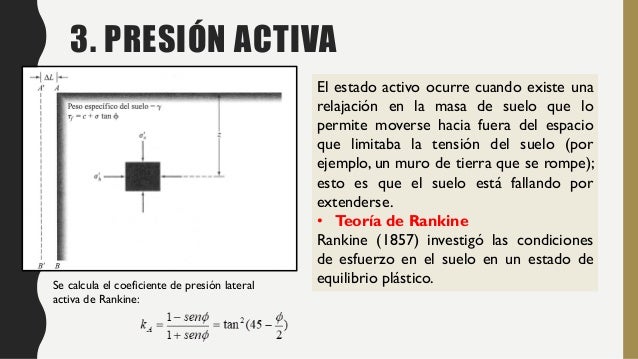

• Presión activa (K_a): Es la presión mínima que ejerce el suelo cuando se permite que la estructura se aleje ligeramente. El suelo se "relaja" y empuja menos.

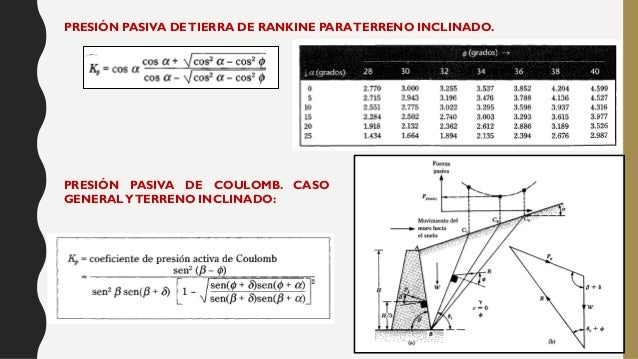

• Presión pasiva (K_p): Es la presión máxima que puede ejercer el suelo cuando la estructura se empuja hacia el suelo. El suelo se "comprime" y resiste con mucha fuerza. Piensa en intentar clavar una pala en la tierra; la resistencia que sientes es similar a la presión pasiva.

Ejercicios Resueltos (Ejemplo Simplificado)

Veamos un ejemplo muy sencillo:

Problema: Calcula la presión activa a una profundidad de 2 metros en un suelo arenoso con un peso específico (γ) de 18 kN/m³ y un ángulo de fricción interna (Φ) de 30 grados. Asume que no hay cohesión.

Solución:

1. Calcula el coeficiente de presión activa (K_a): K_a = (1 - sen(Φ)) / (1 + sen(Φ)) = (1 - sen(30°)) / (1 + sen(30°)) = (1 - 0.5) / (1 + 0.5) = 0.5 / 1.5 = 0.33
2. Calcula la presión activa (σ_a): σ_a = K_a * γ * z = 0.33 * 18 kN/m³ * 2 m = 11.88 kN/m²

Respuesta: La presión activa a 2 metros de profundidad es de 11.88 kN/m².

Nota: Este es un ejemplo muy simplificado. Los cálculos reales de presión lateral de tierras pueden ser mucho más complejos y requieren considerar otros factores, como la presencia de agua subterránea, la estratificación del suelo y la carga superficial.

Para aprender más, busca libros y recursos sobre mecánica de suelos y geotecnia. Entender la presión lateral es clave para construir estructuras seguras y duraderas.
