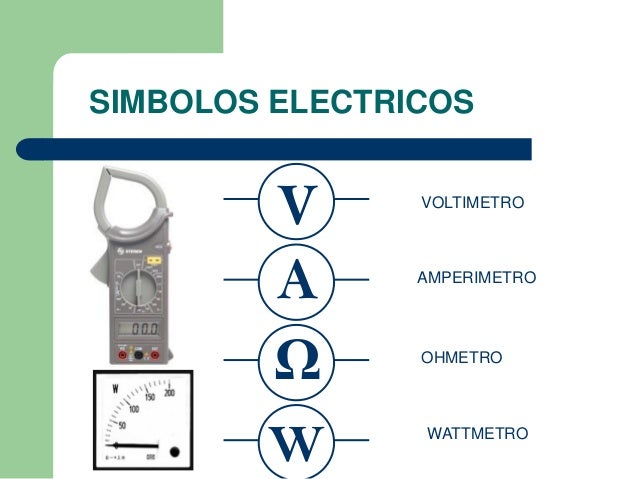

Un amperímetro y un voltímetro son herramientas esenciales para medir electricidad. Un amperímetro mide la corriente eléctrica, que es la cantidad de electricidad que fluye por un circuito. Un voltímetro mide el voltaje, que es la fuerza que impulsa la corriente.
Precauciones al Usar un Amperímetro
Usar un amperímetro requiere cuidado para evitar daños. Aquí hay algunas precauciones importantes:
- Conexión en Serie: Un amperímetro siempre debe conectarse en serie con el circuito. Esto significa que la corriente debe fluir a través del amperímetro. Imagina un río: el amperímetro es como una sección del río que mide cuánta agua pasa. Si lo conectas en paralelo (como conectar una manguera al lado del río), puedes dañarlo.
- Rango de Corriente: Asegúrate de que el rango del amperímetro sea adecuado para la corriente que esperas medir. Si esperas medir 5 amperios, no uses un amperímetro configurado para un rango máximo de 1 amperio. Sobrepasar el rango puede dañar el instrumento. Empieza con el rango más alto si no estás seguro.
- Nunca en un Circuito Energizado: Siempre desconecta la energía del circuito antes de conectar o desconectar el amperímetro. Esto evita cortocircuitos y posibles descargas eléctricas.
- Polaridad: Presta atención a la polaridad correcta (+ y -). Conectar el amperímetro al revés puede dañarlo.
- Resistencia Interna: Los amperímetros tienen una resistencia interna muy baja. Conectarlo directamente a una fuente de voltaje (como una batería) sin un circuito intermedio causará un cortocircuito y puede dañar el amperímetro o la fuente.
Precauciones al Usar un Voltímetro
El voltímetro es generalmente más seguro de usar que el amperímetro, pero aún requiere cuidado:
Must Read
- Conexión en Paralelo: Un voltímetro siempre debe conectarse en paralelo con el componente o circuito donde quieres medir el voltaje. Piensa en una diferencia de altura: el voltímetro mide la diferencia de altura entre dos puntos. Se conecta al lado del componente, no a través de él.
- Rango de Voltaje: Elige un rango de voltaje adecuado. Si esperas medir 12 voltios, no uses un rango máximo de 1 voltio. Al igual que con el amperímetro, comienza con el rango más alto si no estás seguro.
- Polaridad: Presta atención a la polaridad correcta (+ y -). Aunque conectar un voltímetro al revés generalmente no lo daña, dará una lectura negativa.
- Impedancia Interna: Los voltímetros tienen una impedancia interna muy alta. Esto significa que toman muy poca corriente del circuito, por lo que no afectan significativamente el voltaje que estás midiendo.
En resumen, la clave para usar un amperímetro y un voltímetro de manera segura es entender cómo conectarlos correctamente (serie para amperímetro, paralelo para voltímetro) y seleccionar el rango adecuado. Siempre prioriza la seguridad y desconecta la energía antes de realizar cualquier conexión.
