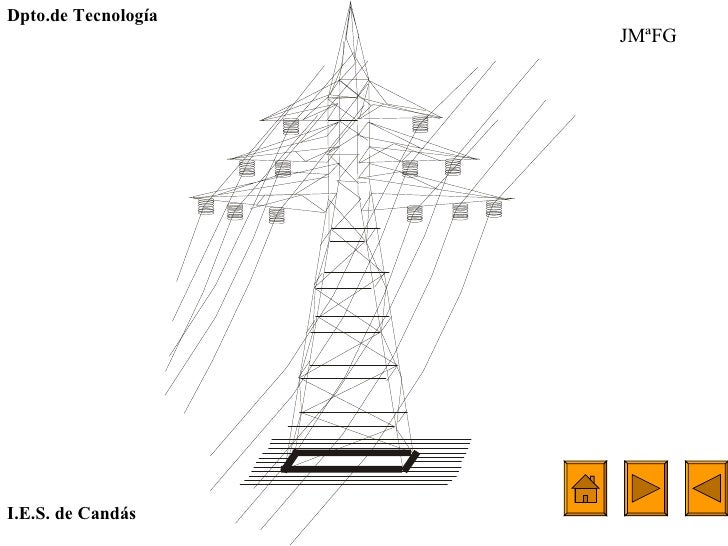

Una torre de alta tensión es una estructura metálica que soporta los cables que transportan electricidad a largas distancias. Su función principal es mantener estos cables a una altura segura del suelo y de otros obstáculos. Vamos a ver las partes que la componen.
Base
La base es la parte inferior de la torre. Es la que está anclada al suelo y le da estabilidad. Imagina los cimientos de una casa; la base de la torre cumple una función similar. Debe ser muy resistente para soportar el peso de toda la estructura, el viento y la tensión de los cables.
Cuerpo o Fuste
El cuerpo o fuste es la parte vertical principal de la torre. Es la estructura que se eleva desde la base y conecta con la parte superior. Piensa en el tronco de un árbol; el cuerpo es similar. Su diseño suele ser enrejado, hecho con barras de acero unidas. Esto reduce el peso y permite que el viento pase a través, disminuyendo la resistencia.
Must Read
Crucetas
Las crucetas son brazos horizontales que se extienden desde el cuerpo de la torre. Su función es sostener los aisladores y los cables. Imagina los brazos extendidos de una persona; las crucetas sostienen los cables alejados del cuerpo de la torre. Esto es crucial para evitar cortocircuitos y descargas eléctricas.
Aisladores
Los aisladores son componentes que separan eléctricamente los cables de la estructura de la torre. Están hechos de materiales no conductores, como porcelana o vidrio. Piensa en el plástico que recubre un cable; los aisladores hacen algo parecido, pero a mucha mayor escala. Impiden que la electricidad pase de los cables a la torre y de ahí al suelo.
Cables de Tierra (o Cable de Guarda)
En la parte superior de la torre, a menudo encontrarás uno o dos cables de tierra, también llamados cable de guarda. Estos cables no transportan electricidad para el consumo. Su función es proteger los cables de transmisión de descargas atmosféricas, como los rayos. Actúan como un pararrayos, desviando la energía del rayo hacia el suelo de forma segura.
Herrajes
Los herrajes son todos los accesorios metálicos que se utilizan para sujetar y conectar las diferentes partes de la torre: pernos, tuercas, abrazaderas, etc. Son como los tornillos que unen los muebles. Deben ser muy resistentes para garantizar la seguridad y durabilidad de la torre.
Señalización
Finalmente, las torres de alta tensión suelen tener señalización, como luces o esferas de colores. Esto es especialmente importante cerca de aeropuertos o zonas de vuelo, para que las aeronaves puedan verlas y evitar colisiones. La señalización ayuda a que las torres sean visibles, especialmente en condiciones de baja visibilidad.
En resumen, cada parte de la torre de alta tensión cumple una función específica y es esencial para el transporte seguro y eficiente de la energía eléctrica. La robustez y el diseño de estas estructuras son cruciales para garantizar el suministro eléctrico a nuestros hogares y empresas. Entender sus componentes nos ayuda a valorar la complejidad de la infraestructura energética que nos rodea.
