Un motor de corriente alterna monofásico es un dispositivo que convierte la energía eléctrica en energía mecánica, utilizando una sola fase de corriente alterna. Se encuentran comúnmente en electrodomésticos como ventiladores, lavadoras y pequeños compresores, donde la simplicidad y el bajo costo son factores importantes.
Componentes Clave de un Motor Monofásico
Para entender cómo funcionan y solucionar problemas, es crucial conocer las partes principales:
- Estator (Stator): La parte estacionaria del motor. Contiene las bobinas de campo o devanados que, al recibir corriente, crean un campo magnético estático. En un motor monofásico, generalmente hay dos bobinas: la bobina principal o de trabajo y la bobina auxiliar o de arranque.

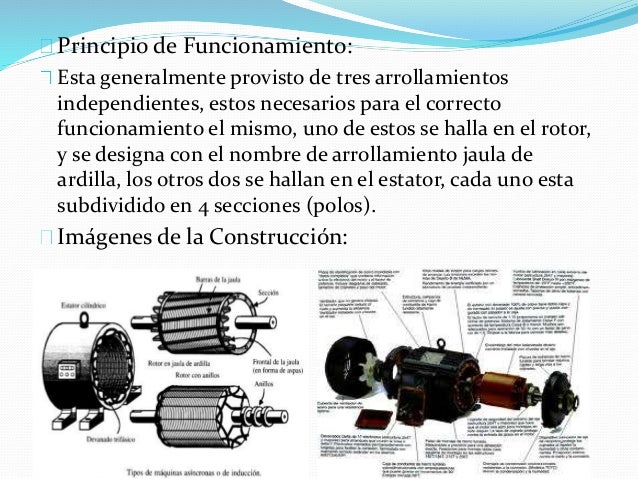

- Rotor (Rotor): La parte rotatoria del motor. Generalmente, es un rotor de jaula de ardilla, compuesto por barras conductoras conectadas en los extremos por anillos. Este diseño simple y robusto lo hace ideal para aplicaciones cotidianas. El campo magnético del estator induce una corriente en el rotor, generando un torque que lo hace girar.
- Bobina Principal (Bobina Principal): Es la bobina principal del estator, responsable de generar el campo magnético principal que impulsa el rotor una vez que el motor está en marcha.
- Bobina Auxiliar (Bobina Auxiliar): Ayuda a generar el torque inicial para el arranque del motor. Está conectada en serie con un capacitor y se desconecta una vez que el motor alcanza una velocidad suficiente (generalmente mediante un interruptor centrífugo).
- Capacitor (Condensador): En muchos motores monofásicos, un capacitor está conectado en serie con la bobina auxiliar para crear un desfase entre las corrientes en las dos bobinas del estator, lo que genera un campo magnético rotatorio necesario para el arranque. Puede ser un capacitor de arranque (solo para el arranque) o un capacitor de marcha (permanente).
- Interruptor Centrífugo (Interruptor Centrífugo): Un interruptor mecánico que desconecta la bobina auxiliar del circuito una vez que el motor alcanza una cierta velocidad. Esto protege la bobina auxiliar del sobrecalentamiento. Algunos motores utilizan relés electrónicos en lugar de interruptores centrífugos.
- Carcasa (Carcasa): La estructura que protege los componentes internos del motor y proporciona un soporte mecánico.
- Ventilador (Ventilador): Montado en el eje del rotor para ayudar a disipar el calor generado por el motor.
Comprender la función de cada parte es esencial para diagnosticar y reparar problemas comunes en motores monofásicos, como el fallo en el arranque, el sobrecalentamiento o el ruido excesivo. Por ejemplo, si el motor no arranca, verifica el capacitor y el interruptor centrífugo. Si se sobrecalienta, revisa la ventilación y la carga del motor.
