Modelo Matematico De Un Motor De Corriente Directa

Imagina un ventilador de techo o un coche de juguete. ¿Qué los hace girar? ¡Un motor de corriente directa (CD)! Pero, ¿cómo podemos entender exactamente cómo funciona un motor CD usando las matemáticas?

Aquí es donde entra el modelo matemático. Un modelo matemático es como una receta que describe cómo se comportará algo (en este caso, el motor CD) usando ecuaciones. Nos ayuda a predecir cómo reaccionará el motor ante diferentes situaciones.

Componentes Clave del Motor CD

Antes de crear el modelo, necesitamos conocer las partes principales del motor CD. Piénsalo como las piezas de un rompecabezas.

Primero, tenemos el rotor. Es la parte que gira del motor, ¡la que realmente hace el trabajo! Dentro del rotor hay un bobinado de alambre, la armadura. Cuando la corriente eléctrica pasa por este bobinado, se crea un campo magnético.

Segundo, está el estator. Esta parte es estacionaria y contiene imanes permanentes o bobinas que crean otro campo magnético. La interacción entre los campos magnéticos del rotor y el estator es lo que causa el giro.

Finalmente, tenemos la fuente de voltaje que proporciona la energía eléctrica para que el motor funcione. También está la carga, que es lo que el motor está tratando de mover, como las aspas del ventilador.

Variables Importantes

Ahora, necesitamos definir algunas variables que describen el comportamiento del motor. Piensa en ellas como los ingredientes de nuestra receta matemática.

La corriente de armadura (I) es la cantidad de corriente eléctrica que fluye a través del bobinado del rotor. Se mide en Amperios (A). Más corriente significa más fuerza magnética y, por lo tanto, más torque.

El voltaje de armadura (V) es el voltaje aplicado a la armadura. Se mide en Voltios (V). Es la "presión" que empuja la corriente a través del bobinado.

La velocidad angular (ω) es la rapidez con la que gira el rotor. Se mide en radianes por segundo (rad/s). Es la velocidad del motor.

El torque (τ) es la fuerza de torsión que el motor ejerce para mover la carga. Se mide en Newton-metro (Nm). Es la fuerza con la que el motor puede "empujar".

Ecuaciones Clave

Ahora vamos a ver las ecuaciones que relacionan estas variables. Estas son las reglas del juego.

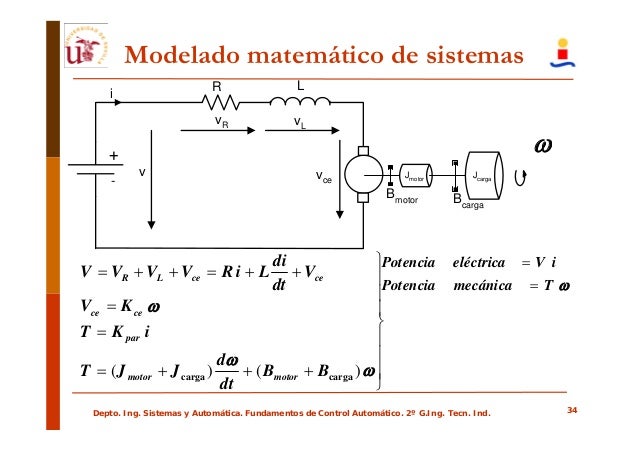

Ecuación de voltaje: V = IR + K_eω. Aquí, R es la resistencia de la armadura y K_e es la constante de fuerza contraelectromotriz (CEMF). La CEMF es un voltaje que se opone al voltaje aplicado y es proporcional a la velocidad. Es como un freno natural que aparece a medida que el motor gira más rápido.

Ecuación de torque: τ = K_tI. Aquí, K_t es la constante de torque. Esta ecuación nos dice que el torque es directamente proporcional a la corriente de armadura. Más corriente significa más torque.

Ecuación de movimiento: τ = J(dω/dt) + Bω. Aquí, J es el momento de inercia del rotor y B es el coeficiente de fricción viscosa. Esta ecuación describe cómo el torque afecta la velocidad del motor. El momento de inercia es la resistencia del rotor a cambiar su velocidad, mientras que la fricción viscosa es la resistencia debida a la fricción.

Usando el Modelo

Estas tres ecuaciones forman nuestro modelo matemático del motor CD. Con estas ecuaciones, podemos:

Predecir cómo cambiará la velocidad del motor si cambiamos el voltaje. Si aumentamos el voltaje, la velocidad generalmente aumentará.

Determinar cuánta corriente necesita el motor para generar un cierto torque. Si necesitamos más torque, necesitaremos aumentar la corriente.

Diseñar un sistema de control para mantener la velocidad del motor constante, incluso si la carga cambia. Podemos usar el modelo para crear un sistema de control que ajuste el voltaje para compensar los cambios en la carga.

Por ejemplo, imagina que quieres controlar la velocidad de un coche de juguete. Usando el modelo matemático, puedes calcular cuánto voltaje necesitas aplicar al motor para que el coche se mueva a la velocidad deseada.

En resumen, el modelo matemático de un motor CD nos da una forma poderosa de entender y predecir su comportamiento. Aunque las ecuaciones pueden parecer complicadas al principio, cada término tiene un significado físico claro y nos ayuda a controlar estos motores que están en todas partes.
