El Método Paso a Paso Mínimo en neumática es una técnica para diseñar circuitos neumáticos complejos de forma organizada y eficiente. Busca minimizar el número de elementos, especialmente válvulas, necesarios para controlar una secuencia de movimientos.
La clave está en dividir la secuencia total en grupos. Cada grupo representa una etapa donde solo un cilindro se extiende o retrae. El objetivo principal es evitar señales contradictorias que puedan causar un funcionamiento incorrecto del sistema.
Aquí te explico los pasos:
Must Read
Paso 1: Definir la Secuencia.
Primero, escribe la secuencia de movimientos deseada. Por ejemplo: A+ B+ A- B-. Esto significa: Cilindro A se extiende, Cilindro B se extiende, Cilindro A se retrae, Cilindro B se retrae. Usa "+" para extensión y "-" para retracción.
Paso 2: Dividir en Grupos.
Ahora, divide la secuencia en grupos, buscando evitar que la misma letra (cilindro) se repita en el mismo grupo. En el ejemplo anterior, la secuencia ya está bien dividida: (A+) (B+) (A-) (B-). Cada paréntesis representa un grupo.
Paso 3: Asignar Variables.
Asigna una variable (generalmente letras) a cada grupo. En nuestro caso: Grupo 1 (G1), Grupo 2 (G2), Grupo 3 (G3), Grupo 4 (G4).
Paso 4: Crear la Tabla de Verdad (opcional).
Aunque no siempre es necesaria, la tabla de verdad ayuda a visualizar el estado de cada grupo y cilindro en cada paso de la secuencia. Muestra qué grupo está activo y qué cilindro se mueve.
Paso 5: Diseño del Circuito.

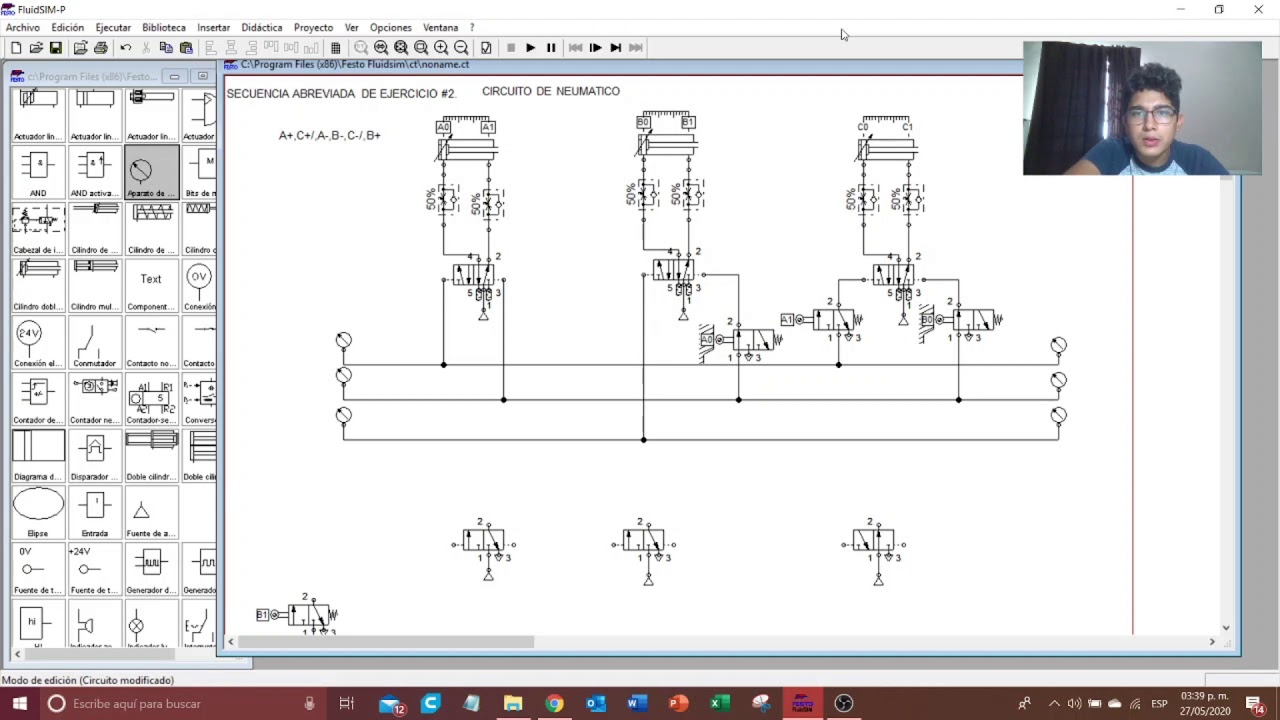

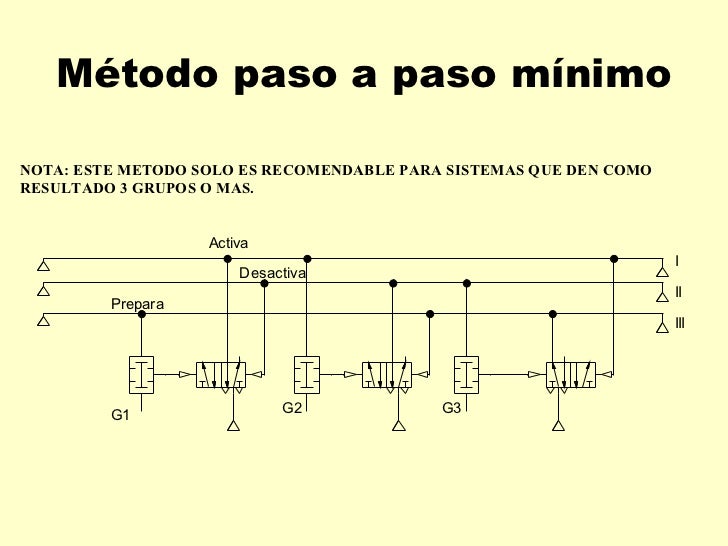

Este es el paso crucial. Para cada grupo, necesitarás una válvula de memoria (generalmente una válvula 5/2 biestable). La señal de activación de un grupo proviene del final de carrera del cilindro del grupo anterior. Por ejemplo, el final de carrera de B+ (B1) activará el grupo G3 (A-). El cambio de un grupo a otro se controla mediante las válvulas de memoria.
Paso 6: Válvulas de Final de Carrera.
Cada cilindro necesita dos válvulas de final de carrera: una para indicar que está extendido (A1, B1) y otra para indicar que está retraído (A0, B0). Estas válvulas son las que inician las transiciones entre grupos.
Paso 7: Diagrama Neumático.
Finalmente, dibuja el diagrama neumático completo, conectando todas las válvulas de memoria, finales de carrera, cilindros y la fuente de aire comprimido.
Ejemplo Simplificado:
Consideremos la secuencia A+ A-. Esto se divide en dos grupos: (A+) (A-). Necesitarás una válvula de memoria. El final de carrera A1 activa el segundo grupo (A-). El final de carrera A0 activa el primer grupo (A+).
El Método Paso a Paso Mínimo optimiza el diseño de circuitos neumáticos, haciéndolos más fáciles de entender, construir y mantener.
