Analizar y resolver problemas con el Método de Ziegler-Nichols puede parecer desafiante al principio. Sin embargo, con un enfoque estructurado y una comprensión clara de los principios, se puede abordar con confianza.
Identificación del Proceso
Primero, identifica el proceso que deseas controlar. ¿Es un sistema de temperatura, flujo, presión o algún otro parámetro? Comprender las características del proceso es esencial. Considera el rango de operación normal y las posibles perturbaciones que pueden afectar el sistema. Documenta todo.
Luego, asegúrate de que el sistema esté operando en un punto estable o cerca de él. Esto proporcionará una base confiable para las pruebas. Recuerda que el método de Ziegler-Nichols funciona mejor para sistemas que exhiben una respuesta en forma de 'S' o oscilatoria.
Must Read
Finalmente, desconecta cualquier controlador automático existente. El objetivo es observar el comportamiento natural del proceso bajo una perturbación controlada. Esto permitirá determinar los parámetros necesarios para aplicar el método.
Realización de la Prueba de Lazo Cerrado

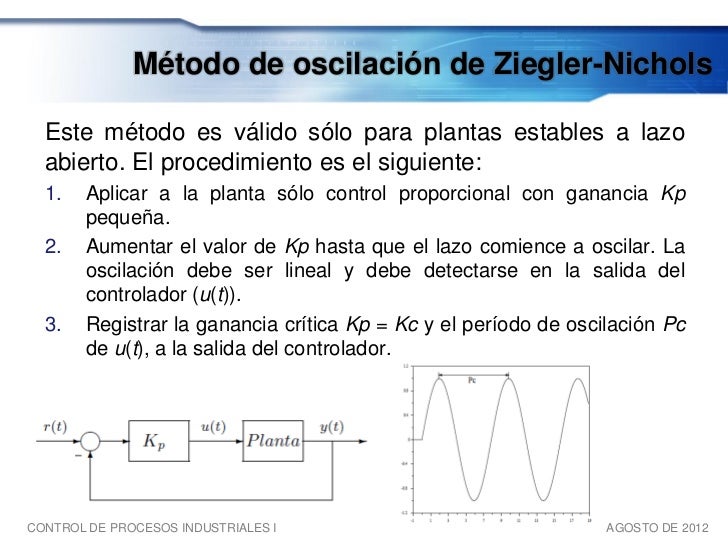

Ahora, debes implementar un control proporcional puro en el sistema. Aumenta gradualmente la ganancia proporcional, Kp, hasta que el sistema comience a oscilar de manera sostenida. Observa cuidadosamente la respuesta del sistema a medida que aumentas la ganancia.
Registra el valor de la ganancia proporcional, Kcr (ganancia crítica), en el punto en que las oscilaciones se mantienen constantes en amplitud. También, mide el período de estas oscilaciones, Pcr (período crítico). Estos dos valores son fundamentales para el cálculo de los parámetros del controlador.
Es importante ser paciente y preciso durante este paso. Una determinación incorrecta de Kcr y Pcr afectará la sintonización final del controlador. Asegúrate de registrar los datos con precisión para evitar errores posteriores.
Cálculo de los Parámetros del Controlador

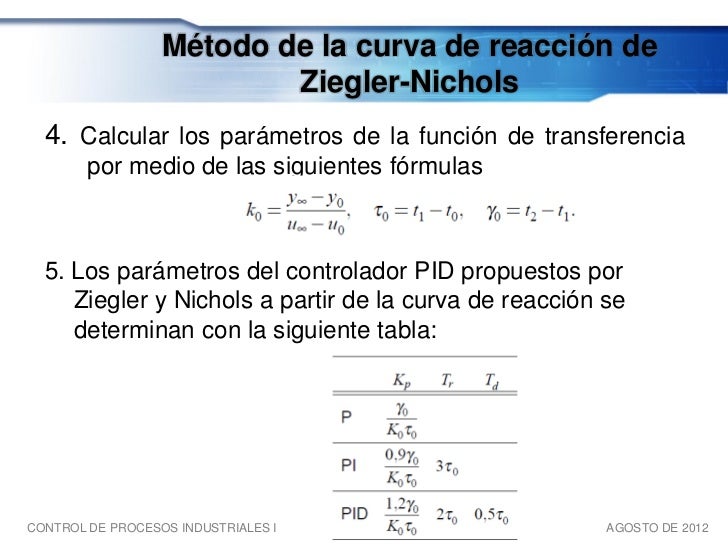

Una vez que tienes Kcr y Pcr, puedes calcular los parámetros del controlador PID (Proporcional, Integral, Derivativo) utilizando las tablas de Ziegler-Nichols. Estas tablas proporcionan fórmulas específicas para diferentes tipos de controladores (P, PI, PID) basadas en los valores de Kcr y Pcr.
Por ejemplo, para un controlador PID utilizando el método de 'Lazo Cerrado', las fórmulas son: * Kp = 0.6 * Kcr * Ti = Pcr / 2 * Td = Pcr / 8
Sustituye los valores de Kcr y Pcr en estas fórmulas para obtener los valores de Kp, Ti (tiempo integral) y Td (tiempo derivativo). Estos son los parámetros que configurarás en tu controlador.
Implementación y Ajuste Fino

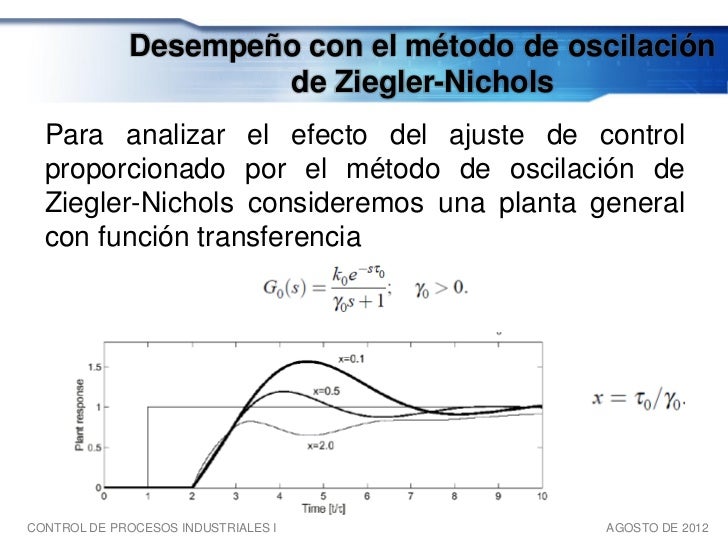

Ahora, configura el controlador con los valores calculados de Kp, Ti y Td. Es probable que necesites realizar un ajuste fino para optimizar el rendimiento del controlador. Observa la respuesta del sistema a los cambios en el punto de ajuste (setpoint) y a las perturbaciones.
Ajusta los parámetros del controlador de forma iterativa. Aumenta o disminuye Kp para ajustar la velocidad de respuesta. Modifica Ti para mejorar la eliminación del error en estado estacionario. Ajusta Td para reducir el sobreimpulso y las oscilaciones.
Recuerda que el ajuste fino es un proceso empírico. No hay una fórmula mágica para obtener los valores perfectos. La experiencia y la observación cuidadosa del sistema son fundamentales para lograr un control óptimo. No dudes en documentar tus ajustes y los resultados obtenidos para futuras referencias. El Método de Ziegler-Nichols es un punto de partida, no una solución definitiva.
