El Método de Nodos, también conocido como análisis nodal, es una técnica fundamental en el análisis de circuitos eléctricos para determinar los voltajes en los nodos del circuito. El objetivo principal es encontrar el voltaje en cada nodo con respecto a un nodo de referencia (generalmente tierra), lo que a su vez permite calcular las corrientes en las distintas ramas del circuito.

Uno de los aspectos clave del método es la aplicación de la Ley de Corrientes de Kirchhoff (LCK) en cada nodo. La LCK establece que la suma algebraica de las corrientes que entran y salen de un nodo debe ser igual a cero. Al aplicar esta ley en cada nodo no de referencia, se genera un sistema de ecuaciones lineales.

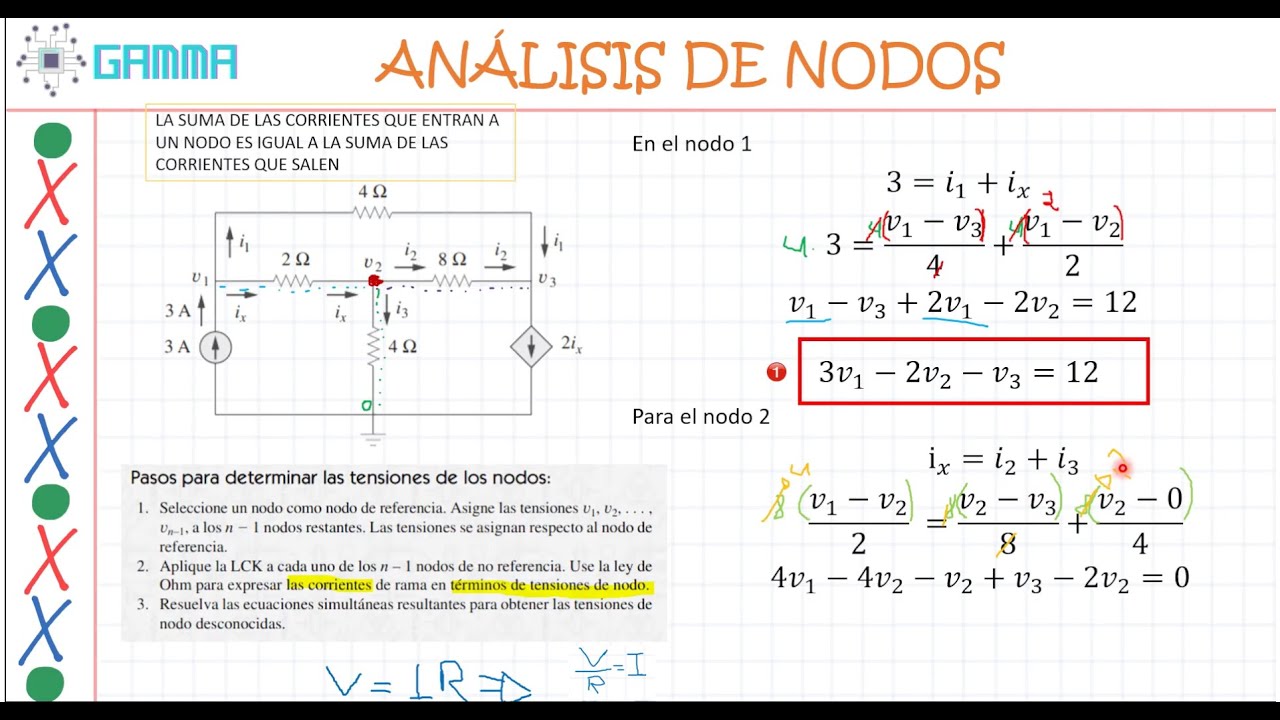

El proceso general implica los siguientes pasos:

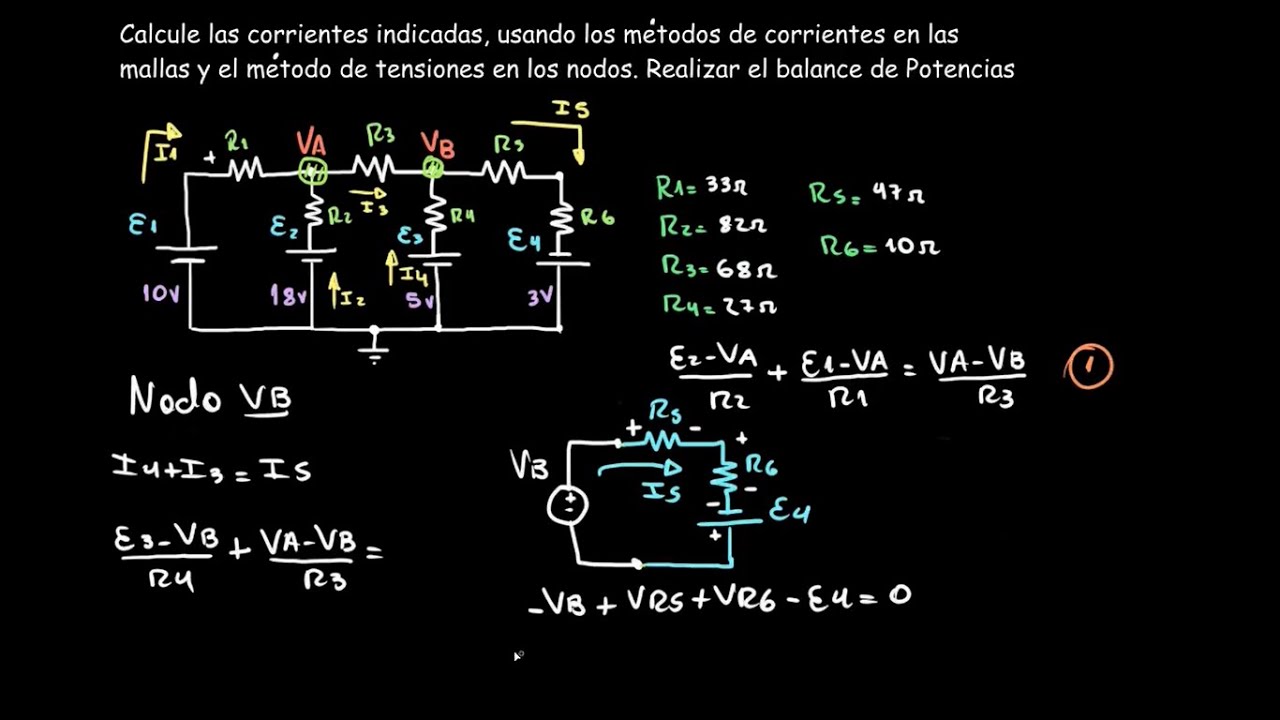

1. Identificar todos los nodos en el circuito.

2. Elegir un nodo como nodo de referencia (tierra) y asignarle un voltaje de 0V. Es común elegir el nodo con la mayor cantidad de ramas conectadas como referencia.

3. Asignar variables de voltaje (V1, V2, V3, etc.) a los voltajes de los nodos restantes con respecto al nodo de referencia.

4. Aplicar la LCK en cada nodo no de referencia, expresando las corrientes en términos de los voltajes nodales y las resistencias. Generalmente, la corriente que sale de un nodo se considera positiva y la que entra se considera negativa.

5. Resolver el sistema de ecuaciones lineales resultante para encontrar los voltajes nodales (V1, V2, V3, etc.).

Ejemplo simple: Consideremos un circuito con dos resistencias conectadas en paralelo a una fuente de corriente. Si aplicamos el método de nodos, solo necesitamos una ecuación para determinar el voltaje del nodo conectado a ambas resistencias. La corriente suministrada por la fuente será igual a la suma de las corrientes que pasan por cada resistencia, expresadas en función del voltaje nodal y las resistencias. Resolver esta ecuación nos dará el voltaje del nodo.

Otro ejemplo: Un divisor de voltaje compuesto por dos resistencias en serie. Aunque este circuito es simple, podemos usar el método de nodos para encontrar el voltaje en el punto medio (el nodo entre las dos resistencias). Esto ilustra cómo el método de nodos puede simplificar el análisis de circuitos más complejos.

Es importante destacar que el método de nodos es particularmente útil cuando se tienen muchas fuentes de corriente en un circuito. También es importante recordar que la Ley de Ohm (V = IR) se utiliza frecuentemente para expresar las corrientes en términos de los voltajes nodales y las resistencias.

El Método de Nodos tiene amplias aplicaciones en el diseño y análisis de circuitos electrónicos, desde la simulación de circuitos integrados hasta el análisis de redes de energía eléctrica. Permite a los ingenieros comprender y predecir el comportamiento de los circuitos en diversas condiciones de funcionamiento.
