Hola colegas docentes. Hoy abordaremos los medidores de flujo de cabeza variable. Es un tema crucial en la mecánica de fluidos.
¿Qué son los Medidores de Flujo de Cabeza Variable?
Estos medidores, también conocidos como medidores de presión diferencial, funcionan según un principio simple. Se basan en la relación entre la velocidad del flujo y la presión. Restringen el flujo, causando una caída de presión. Esta caída de presión se relaciona directamente con el caudal.

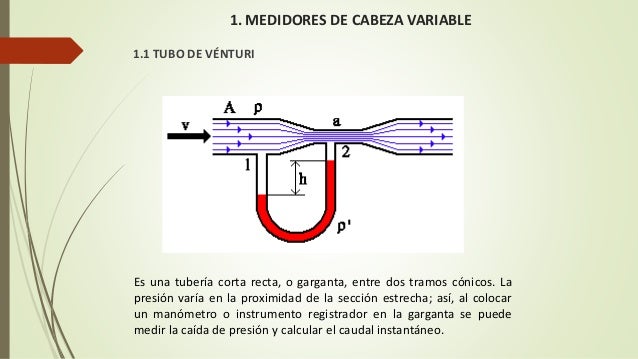

Existen varios tipos comunes: la placa de orificio, el tubo Venturi y la tobera de flujo. Cada uno tiene sus propias ventajas y desventajas en términos de precisión y costo.
Must Read
Cómo Explicarlo en Clase
Comiencen con analogías sencillas. Imaginen el agua que fluye por una manguera de jardín. Si aprietan la manguera, el agua sale con más fuerza, pero el caudal total disminuye. Esa "apretada" es similar a la restricción en un medidor de flujo de cabeza variable.
Usen diagramas claros. Muestren cómo la restricción causa un aumento en la velocidad y una disminución en la presión. Resalten los puntos clave donde se mide la presión antes y después de la restricción. Esto ayuda a los alumnos a visualizar el concepto.
Realicen demostraciones prácticas. Si es posible, construyan un modelo simple con una bomba de agua, tuberías y un manómetro diferencial. Observar el cambio en la presión al variar el flujo hace que el concepto sea más tangible. También pueden usar simulaciones interactivas en línea.
Conceptos Clave a Enfatizar
La ecuación de Bernoulli es fundamental. Expliquen cómo la conservación de la energía se aplica al flujo de fluidos a través de la restricción. Hagan hincapié en la relación inversa entre la presión y la velocidad. Un incremento de la velocidad implica una disminución de la presión y viceversa.
El coeficiente de descarga es crucial. No es ideal el flujo real, y este factor corrige las desviaciones teóricas debido a la fricción y otros efectos. Expliquen que el valor del coeficiente depende del tipo de medidor y las condiciones de flujo. Es un factor de corrección experimental.
La caída de presión es la clave para determinar el caudal. Muestren cómo la diferencia de presión medida se utiliza en una ecuación calibrada para calcular el flujo volumétrico. Detallen los factores que influyen en la precisión de la medición.
Errores Comunes
Confusión entre presión y caudal. Aclaren que la caída de presión es una indicación del caudal, no el caudal en sí mismo. Un incremento en la presión no siempre significa un incremento en el caudal.
Ignorar los efectos de la viscosidad. La viscosidad del fluido puede afectar la precisión de la medición. Discutan cómo los fluidos muy viscosos pueden requerir correcciones adicionales o el uso de medidores diferentes.
Sobreestimar la precisión de los medidores. Todos los medidores tienen un margen de error. Expliquen los factores que contribuyen al error y cómo calibrar los medidores para mejorar la precisión.
Cómo Hacerlo Atractivo
Conecten el tema con aplicaciones del mundo real. Muestren cómo se utilizan estos medidores en plantas de tratamiento de agua, oleoductos y sistemas de ventilación. Hablen de la importancia de la medición precisa del flujo en diversas industrias.
Presenten estudios de caso interesantes. Investiguen un accidente o problema que se resolvió mediante el uso de medidores de flujo. Analicen cómo la comprensión de estos principios ayudó a resolver el problema.
Fomenten el debate y la resolución de problemas. Planteen escenarios donde los estudiantes tengan que diseñar un sistema de medición de flujo para una aplicación específica. Animen a los estudiantes a considerar los diferentes tipos de medidores y sus ventajas y desventajas.
El uso creativo de analogías, demostraciones y ejemplos del mundo real puede transformar este tema en una experiencia de aprendizaje atractiva y memorable. ¡Buena suerte en sus clases!
