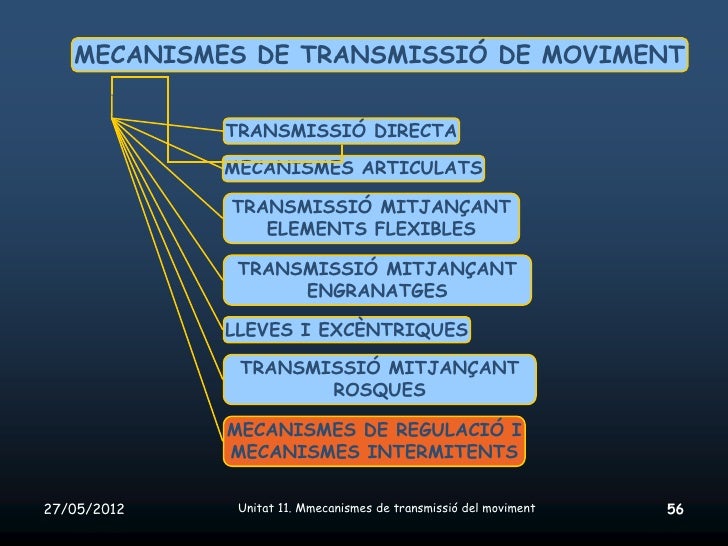

Vamos a explorar los mecanismos de transmisión de movimiento. Dividiremos el problema en partes más pequeñas. Así será más fácil de entender. Luego combinaremos las soluciones.
Ruedas de Fricción
Considera dos ruedas en contacto. Una rueda, la rueda motriz, impulsa la otra. La segunda rueda es la rueda conducida. El movimiento se transfiere por fricción.
Calcula la relación de transmisión (i). i es igual al diámetro de la rueda conducida dividido por el diámetro de la rueda motriz. i = Dconducida / Dmotriz. Si i es menor que 1, la velocidad aumenta. Si i es mayor que 1, la velocidad disminuye.
Must Read
Ejemplo: Dconducida = 10 cm y Dmotriz = 20 cm. Entonces, i = 10/20 = 0.5. La velocidad aumenta.
Engranajes

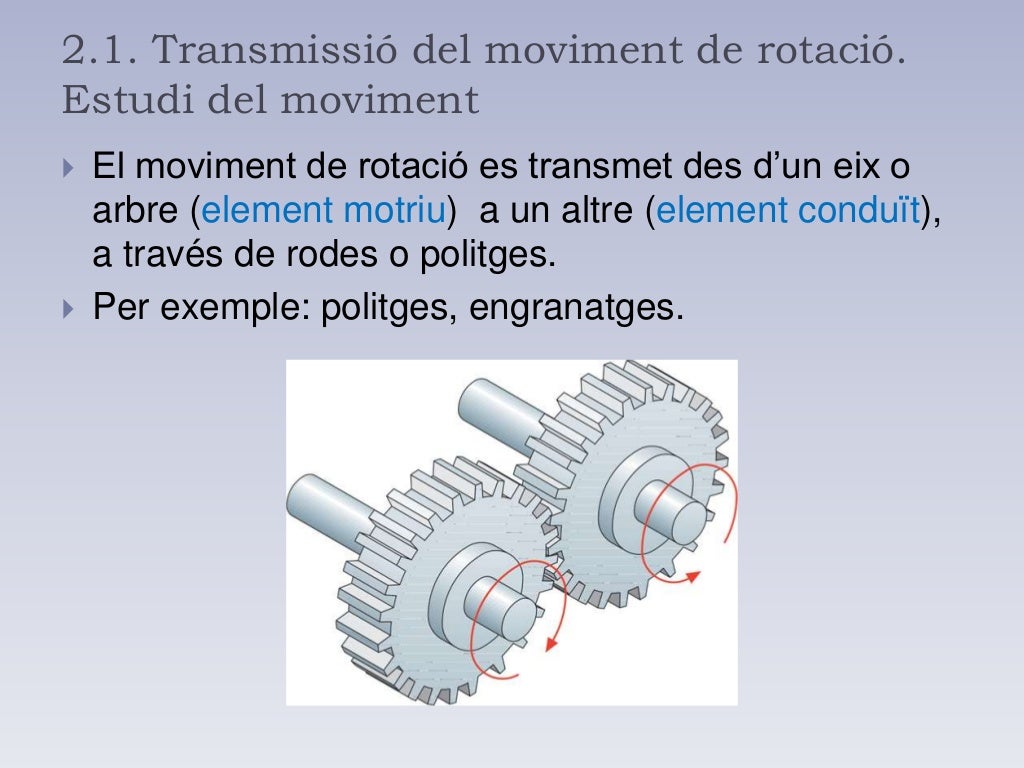

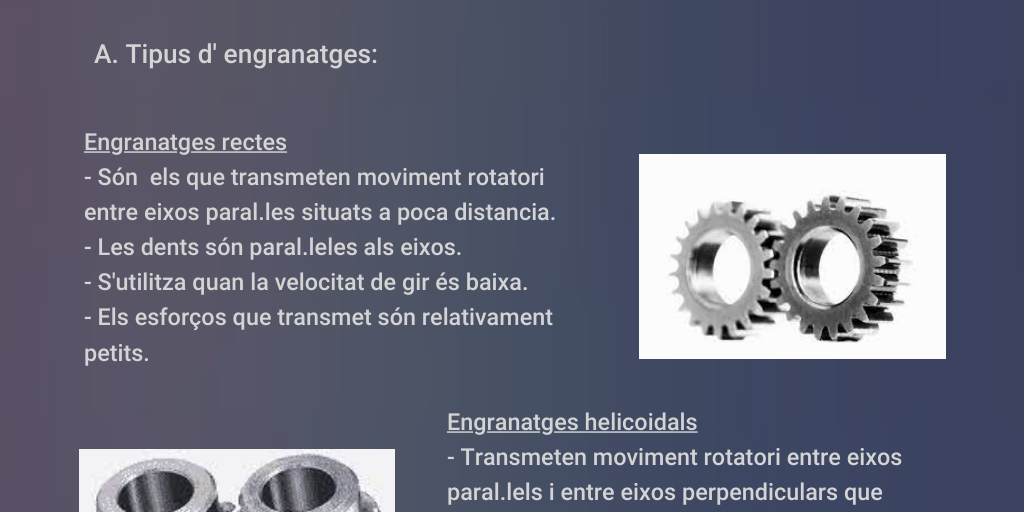

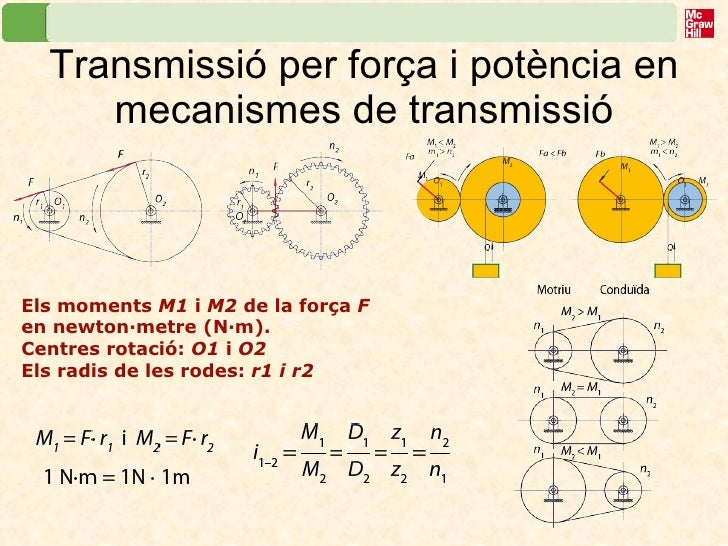

Los engranajes son ruedas dentadas. Transmiten movimiento de forma positiva. No hay deslizamiento como en las ruedas de fricción.
La relación de transmisión (i) se calcula de forma similar. i es igual al número de dientes del engranaje conducido dividido por el número de dientes del engranaje motriz. i = Zconducido / Zmotriz.
Ejemplo: Zconducido = 30 dientes y Zmotriz = 10 dientes. Entonces, i = 30/10 = 3. La velocidad disminuye.
Correas y Poleas
Las correas transmiten movimiento entre poleas. La correa conecta dos poleas. Pueden ser planas o en forma de V.
La relación de transmisión (i) es igual al diámetro de la polea conducida dividido por el diámetro de la polea motriz. i = Dconducida / Dmotriz. Considera el deslizamiento de la correa.
Ejemplo: Dconducida = 15 cm y Dmotriz = 5 cm. Entonces, i = 15/5 = 3. La velocidad disminuye.
Cadenas y Ruedas Dentadas
Las cadenas transmiten movimiento entre ruedas dentadas. Es una transmisión positiva, sin deslizamiento.
La relación de transmisión (i) es igual al número de dientes de la rueda dentada conducida dividido por el número de dientes de la rueda dentada motriz. i = Zconducida / Zmotriz.
Ejemplo: Zconducida = 40 dientes y Zmotriz = 20 dientes. Entonces, i = 40/20 = 2. La velocidad disminuye.
Tornillo Sin Fin y Rueda Helicoidal
Un tornillo sin fin gira una rueda helicoidal. Se usa para grandes reducciones de velocidad.
La relación de transmisión (i) es igual a 1 dividido por el número de dientes de la rueda helicoidal. i = 1 / Zrueda helicoidal. El tornillo sin fin puede tener una o varias entradas.
Ejemplo: Zrueda helicoidal = 50 dientes. Entonces, i = 1/50 = 0.02. Gran reducción de velocidad.
Combinación de Mecanismos
Se pueden combinar varios mecanismos. Calcula la relación de transmisión de cada uno individualmente. Luego multiplica las relaciones de transmisión para obtener la relación de transmisión total. itotal = i1 * i2 * i3...
Ejemplo: Un sistema con dos engranajes. i1 = 2 y i2 = 0.5. Entonces, itotal = 2 * 0.5 = 1. La velocidad no cambia.
Considera la dirección de rotación. Algunos mecanismos invierten la dirección. Otros la mantienen. Es crucial en muchos sistemas.
Recuerda considerar las pérdidas por fricción. En la práctica, la eficiencia nunca es 100%. Esto afecta la potencia transmitida. Siempre analiza cada componente individualmente.
