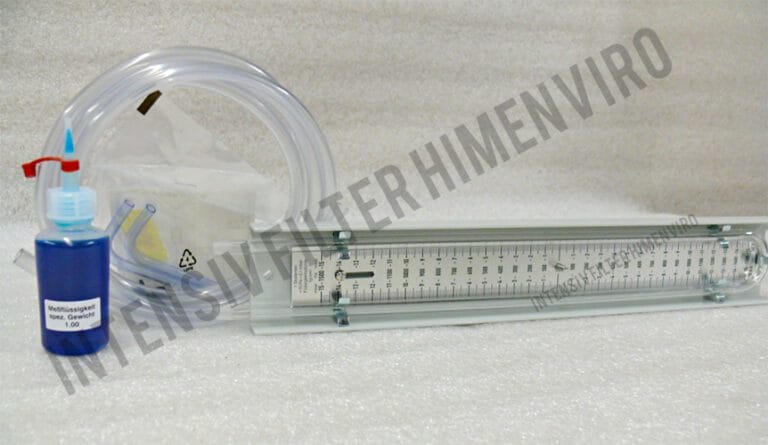

Un manómetro de tubo en U es un instrumento sencillo que se utiliza para medir la diferencia de presión entre dos puntos. Consiste en un tubo transparente en forma de U que contiene un líquido, generalmente agua, mercurio o aceite, dependiendo del rango de presión a medir.
El principio de funcionamiento se basa en la hidrostática. Cuando las presiones en ambos extremos del tubo en U son iguales, el nivel del líquido es el mismo en ambas ramas. Sin embargo, si se aplica una presión diferente a cada extremo, el líquido se desplazará hasta que la diferencia de altura del líquido en las dos ramas equilibre la diferencia de presión aplicada.
Los aspectos clave de un manómetro de tubo en U son:
Must Read
- El líquido manométrico: Debe ser inmiscible con los fluidos cuya presión se mide y tener una densidad conocida.
- La densidad del líquido: La diferencia de presión es directamente proporcional a la densidad del líquido manométrico y a la diferencia de altura entre las ramas del tubo.
- La precisión: Depende de la exactitud con la que se mide la diferencia de altura del líquido y de la precisión con la que se conoce la densidad del líquido.
- La simplicidad: Son fáciles de usar, fabricar y mantener.
Ejemplo 1: Se utiliza un manómetro de tubo en U con agua para medir la presión en un conducto de aire. Si la diferencia de altura del agua entre las dos ramas es de 10 cm (0.1 metros), la diferencia de presión es ρgh = (1000 kg/m³)(9.8 m/s²)(0.1 m) = 980 Pa.
Ejemplo 2: Medición de la presión diferencial en un filtro de aire. Conectando un extremo del manómetro antes del filtro y el otro después, la diferencia de altura en el manómetro indica la caída de presión a través del filtro, lo que permite determinar su estado y necesidad de reemplazo.
La ecuación fundamental que relaciona la diferencia de presión (ΔP) con la diferencia de altura (h) del líquido manométrico, su densidad (ρ), y la aceleración debida a la gravedad (g) es: ΔP = ρgh
En resumen, el manómetro de tubo en U es una herramienta versátil y económica para la medición de presión en una amplia variedad de aplicaciones, desde la industria HVAC (calefacción, ventilación y aire acondicionado) hasta la investigación científica y el control de procesos industriales. Su simplicidad y confiabilidad lo convierten en una opción popular en muchos campos.
