Las Leyes de Kirchhoff son un conjunto de dos leyes fundamentales que describen el comportamiento de la corriente y el voltaje en circuitos eléctricos. Estas leyes son esenciales para el análisis y diseño de circuitos. Se aplican tanto a circuitos simples como a circuitos complejos.
Ley de Corrientes de Kirchhoff (LCK)
La Ley de Corrientes de Kirchhoff (LCK), también conocida como la ley de nodos, establece que la suma algebraica de las corrientes que entran y salen de un nodo es igual a cero. Un nodo es un punto en un circuito donde dos o más componentes se conectan.
Matemáticamente, se expresa como: ΣIentrada = ΣIsalida. Esto significa que la cantidad total de corriente que entra a un nodo debe ser igual a la cantidad total de corriente que sale del mismo. Esta ley se basa en el principio de conservación de la carga.
Must Read
Ejemplo: Imagina un nodo con tres corrientes. I1 entra al nodo con 2A, I2 sale del nodo, e I3 también sale del nodo con 1A. Para calcular I2, aplicamos la LCK: 2A = I2 + 1A. Por lo tanto, I2 = 1A.
Ley de Voltajes de Kirchhoff (LVK)
La Ley de Voltajes de Kirchhoff (LVK), también conocida como la ley de mallas, establece que la suma algebraica de los voltajes alrededor de cualquier malla cerrada en un circuito es igual a cero. Una malla es cualquier trayectoria cerrada en un circuito eléctrico.
Matemáticamente, se expresa como: ΣV = 0. Esto significa que si sumamos las caídas de voltaje a lo largo de una trayectoria cerrada, la suma total debe ser cero. Esta ley se basa en el principio de conservación de la energía.
Ejemplo: Considera una malla con una fuente de voltaje de 12V y dos resistencias. La primera resistencia tiene una caída de voltaje de 4V, y la segunda resistencia tiene una caída de voltaje V2. Aplicando la LVK: 12V - 4V - V2 = 0. Por lo tanto, V2 = 8V.

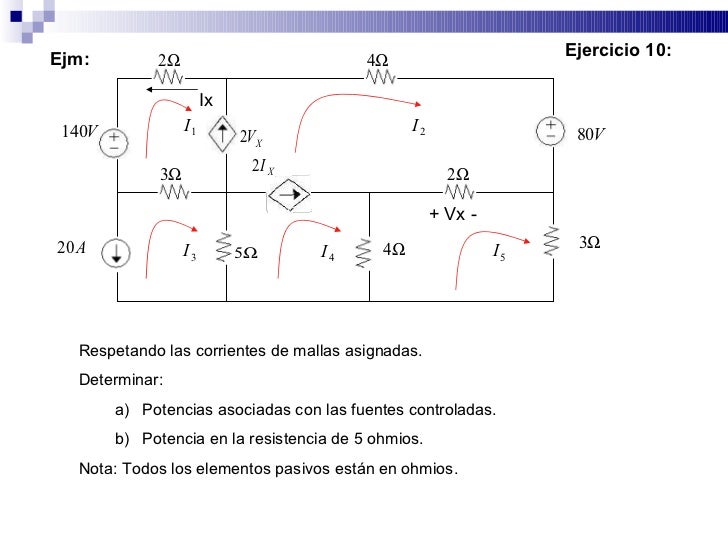

Análisis de Mallas
El análisis de mallas es una técnica para resolver circuitos complejos usando la LVK. Consiste en asignar corrientes de malla a cada malla independiente del circuito. Luego, se aplican la LVK a cada malla para obtener un sistema de ecuaciones que se puede resolver para encontrar las corrientes de malla. Una vez que se conocen las corrientes de malla, se pueden calcular los voltajes y corrientes en cualquier parte del circuito.
Análisis de Nodos
El análisis de nodos es otra técnica para resolver circuitos complejos, pero esta vez utilizando la LCK. Consiste en seleccionar un nodo como nodo de referencia (generalmente el nodo de tierra). Luego, se asignan voltajes a los otros nodos con respecto al nodo de referencia. Se aplica la LCK a cada nodo para obtener un sistema de ecuaciones. Se resuelve el sistema para encontrar los voltajes nodales. Una vez que se conocen los voltajes nodales, se pueden calcular los voltajes y corrientes en cualquier parte del circuito.
Ejercicios Resueltos
Ejercicio 1: Circuito con una fuente de voltaje (10V) y dos resistencias en serie (R1=2Ω, R2=3Ω). Calcular la corriente que circula por el circuito.
Solución: La resistencia total es R = R1 + R2 = 2Ω + 3Ω = 5Ω. Usando la ley de Ohm (V = IR), la corriente es I = V/R = 10V/5Ω = 2A.
Ejercicio 2: Un nodo tiene tres corrientes: I1 = 3A (entra), I2 = 1A (sale), I3 = ? (sale). Calcular I3 usando la LCK.
Solución: ΣIentrada = ΣIsalida => 3A = 1A + I3. Por lo tanto, I3 = 2A.
Las Leyes de Kirchhoff son herramientas fundamentales en el análisis de circuitos. Su comprensión facilita la resolución de problemas y el diseño eficiente de sistemas eléctricos. Dominar estas leyes es crucial para cualquier persona que trabaje con circuitos eléctricos, desde estudiantes hasta ingenieros profesionales.
