La Ley de Voltaje de Kirchhoff (LVK), también conocida como la segunda ley de Kirchhoff o la ley de las mallas, es un principio fundamental en el análisis de circuitos eléctricos. Afirma que la suma algebraica de los voltajes alrededor de cualquier malla cerrada o lazo en un circuito es igual a cero.
En otras palabras, la energía que suministra la fuente (o fuentes) se consume completamente por los componentes dentro de la malla. Visualiza una malla como un camino cerrado dentro del circuito que puedes recorrer sin levantar el lápiz.
Analizar circuitos con 2 mallas implica aplicar esta ley dos veces, una para cada malla independiente.
Must Read
Aquí te mostramos cómo hacerlo paso a paso:

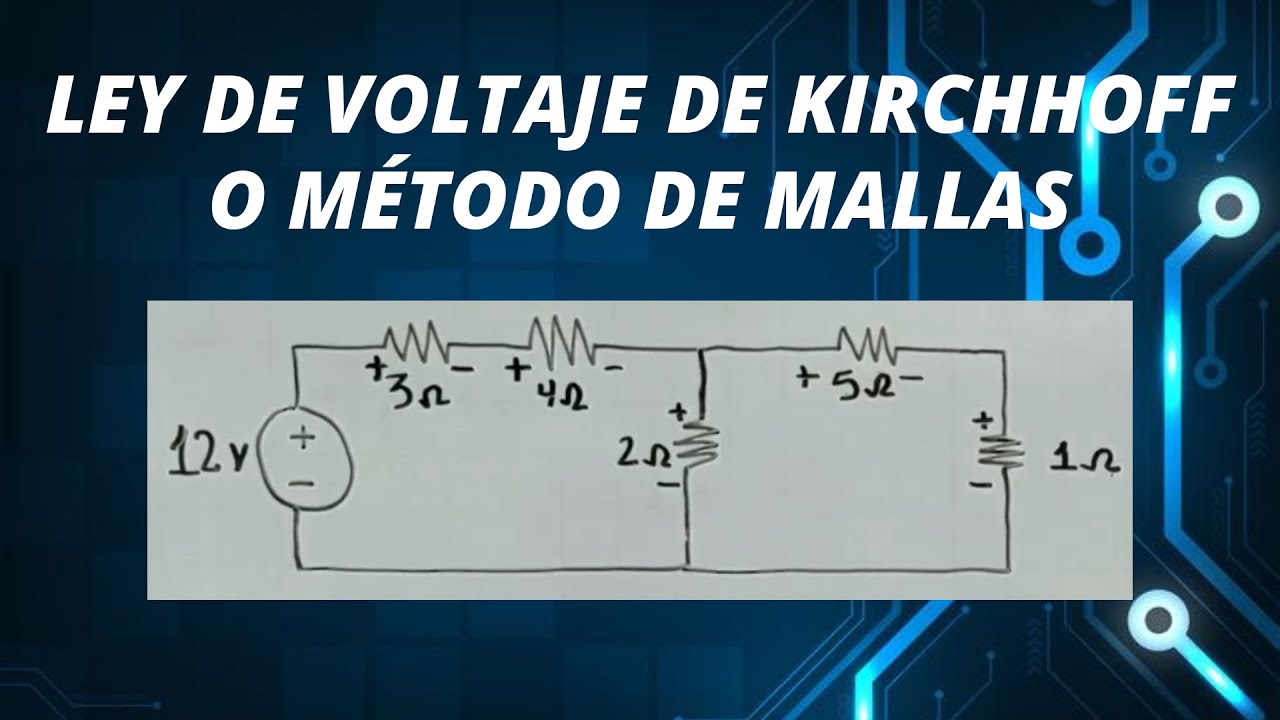

.jpg)
- Identifica las mallas: Localiza las dos mallas independientes en tu circuito. Una malla es un camino cerrado que no contiene otros caminos cerrados dentro de él.
- Asigna corrientes a las mallas: Asigna una corriente imaginaria (I1 e I2) a cada malla. La dirección de la corriente es arbitraria (puedes elegir la dirección que quieras, generalmente la dirección de las manecillas del reloj).
- Define las polaridades de los voltajes: Considera la dirección de la corriente que asignaste. Cuando la corriente entra en la resistencia, ese extremo se considera positivo (+), y el extremo de salida se considera negativo (-).
- Aplica la LVK a cada malla: Escribe la ecuación de la LVK para cada malla. Recuerda que la suma de los voltajes en cada malla debe ser igual a cero. Incluye todas las caídas de voltaje a través de las resistencias y las fuentes de voltaje. Si una resistencia está compartida por dos mallas, su caída de voltaje dependerá de la diferencia de las corrientes de las dos mallas (e.g., (I1 - I2)*R).
- Resuelve el sistema de ecuaciones: Ahora tienes dos ecuaciones con dos incógnitas (I1 e I2). Resuelve este sistema de ecuaciones utilizando métodos algebraicos como sustitución o eliminación.
- Calcula los voltajes y corrientes en cada componente: Una vez que hayas encontrado los valores de I1 e I2, puedes usarlos para calcular los voltajes y las corrientes en cada componente del circuito.
Ejemplo simplificado: Imagina un circuito con dos mallas. La malla 1 tiene una fuente de 12V y una resistencia de 2 ohmios. La malla 2 tiene una resistencia de 4 ohmios. Ambas mallas comparten una resistencia de 1 ohmio. Aplicando la LVK, obtendrías dos ecuaciones que te permitirán encontrar I1 e I2 y, por lo tanto, la corriente y voltaje en cada resistencia.
La LVK es una herramienta poderosa para analizar circuitos y entender cómo se distribuye la energía en ellos. Practicar con diferentes ejemplos te ayudará a dominarla.
