¿Alguna vez te has preguntado cómo funciona un electroimán, o cómo se diseñan los transformadores que dan energía a tu casa? La respuesta está en entender la Ley de Ohm para Circuitos Magnéticos, también conocida como la Ley de Hopkinson. ¿Qué es exactamente?
La Ley de Ohm para Circuitos Magnéticos establece una relación entre la fuerza magnetomotriz (FMM), el flujo magnético y la reluctancia en un circuito magnético. Es el equivalente magnético de la Ley de Ohm para circuitos eléctricos, pero en lugar de voltaje, corriente y resistencia, hablamos de fuerza magnetomotriz, flujo magnético y reluctancia.
¿Cómo funciona?
Must Read
Imagina un circuito eléctrico simple: una batería, un cable y una bombilla. La batería proporciona el voltaje (la fuerza que impulsa la corriente), el cable permite el flujo de corriente y la bombilla ofrece resistencia. En un circuito magnético es similar:

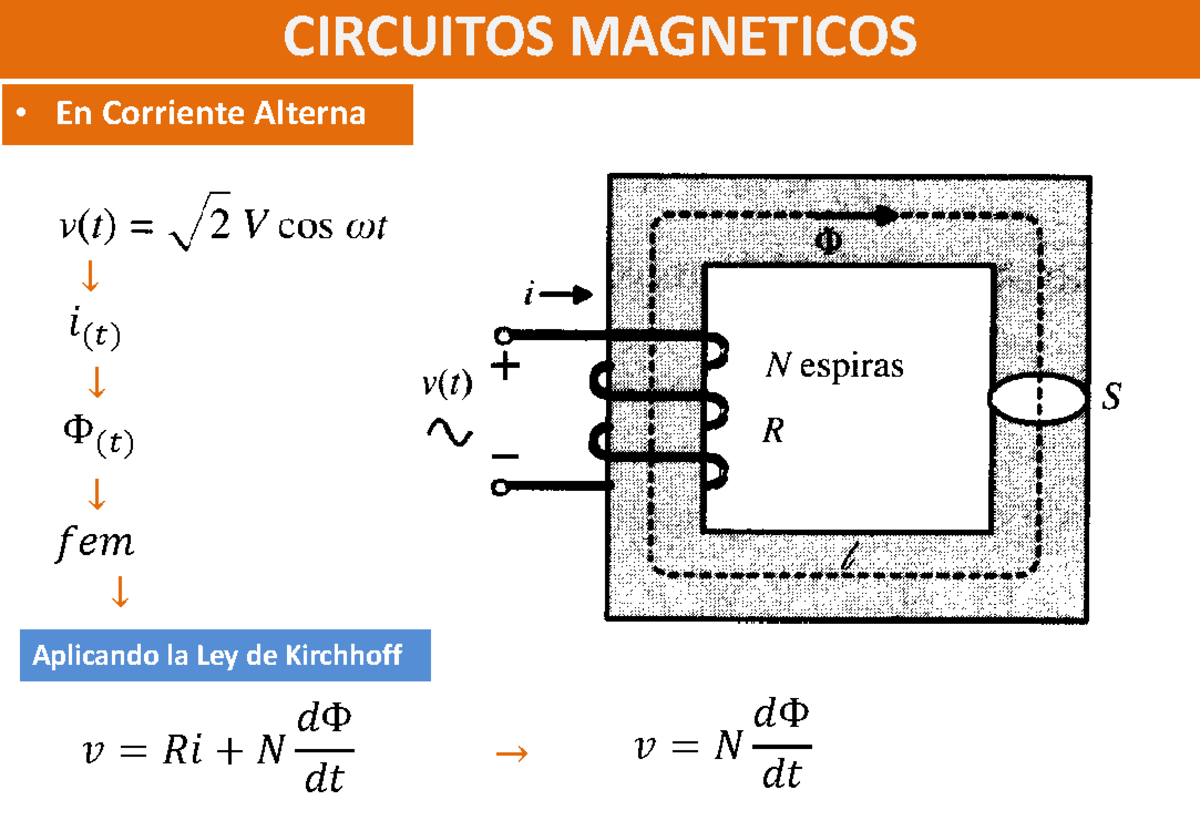

- Fuerza Magnetomotriz (FMM): Es la "batería" del circuito magnético. Es la fuerza que crea el flujo magnético. Se mide en Amperios-vuelta (AV). Por ejemplo, una bobina con muchas vueltas de alambre enrolladas alrededor de un núcleo de hierro y alimentada con corriente produce FMM.
- Flujo Magnético (Φ): Es la "corriente" del circuito magnético. Representa la cantidad de líneas de fuerza magnética que atraviesan una superficie. Se mide en Weber (Wb).
- Reluctancia (R): Es la "resistencia" del circuito magnético. Es la oposición que presenta un material al establecimiento del flujo magnético. Depende de la longitud del material, su área y su permeabilidad magnética. Se mide en Amperios-vuelta por Weber (AV/Wb).
La Ley de Ohm para Circuitos Magnéticos se expresa matemáticamente como: FMM = Φ * R. Esto significa que el flujo magnético es directamente proporcional a la fuerza magnetomotriz e inversamente proporcional a la reluctancia. Más FMM implica más flujo, y más reluctancia implica menos flujo.
¿Por qué importa?
Entender esta ley es crucial para diseñar y analizar dispositivos electromagnéticos. Por ejemplo:
- Electroimanes: Permite calcular la cantidad de corriente y vueltas necesarias para crear un campo magnético de una cierta intensidad.
- Transformadores: Ayuda a optimizar el diseño del núcleo para minimizar las pérdidas de energía.
- Motores eléctricos: Facilita el cálculo del flujo magnético necesario para producir el par motor deseado.
En resumen, la Ley de Ohm para Circuitos Magnéticos es una herramienta fundamental para comprender y manipular los campos magnéticos. Nos permite diseñar dispositivos que utilizan el magnetismo de forma eficiente y efectiva. Sin ella, el mundo de la electricidad y el magnetismo tal como lo conocemos sería muy diferente.
