Ley De Corriente De Kirchhoff Formula

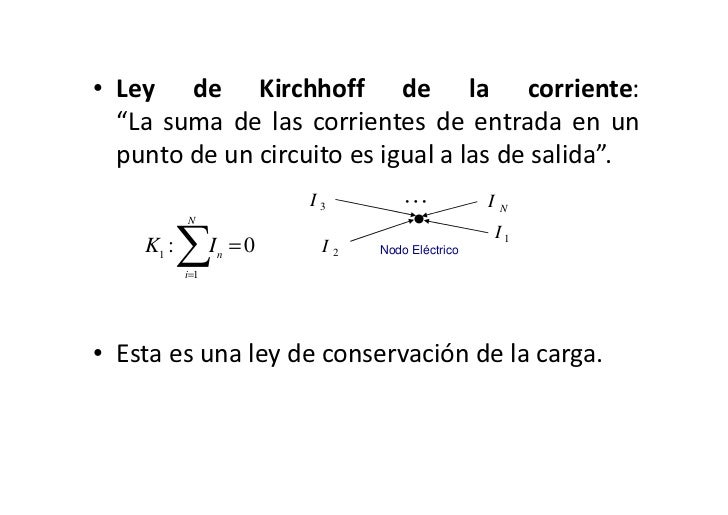

La Ley de Corriente de Kirchhoff (LCK), también conocida como la primera ley de Kirchhoff o ley de nodos, es un principio fundamental en el análisis de circuitos eléctricos. Afirma que la suma algebraica de las corrientes que entran y salen de un nodo (punto de conexión) en un circuito es igual a cero. En términos más sencillos, la corriente que entra a un nodo debe ser igual a la corriente que sale de él. Se usa para determinar las corrientes desconocidas en un circuito, especialmente cuando se combinan resistencias en paralelo.

Aplicaciones de la LCK

La LCK es crucial para:

• Resolver circuitos complejos con múltiples nodos y ramas.
• Determinar la distribución de corriente en circuitos paralelos.
• Verificar la validez de las soluciones de circuitos.

Aplicando la LCK: Un Paso a Paso

Sigue estos pasos para aplicar la LCK eficazmente:

• Paso 1: Identifica los Nodos. Un nodo es cualquier punto en un circuito donde se conectan dos o más componentes.
• Paso 2: Define la Dirección de la Corriente. Asigna una dirección (entrante o saliente) a cada corriente en el nodo. Es aceptable asignar direcciones incorrectas inicialmente; el signo de la corriente resultante se ajustará automáticamente en la solución.
• Paso 3: Escribe la Ecuación de la LCK. Suma todas las corrientes que entran al nodo, considerándolas positivas, y réstales las corrientes que salen, considerándolas negativas, igualando el resultado a cero.
• Paso 4: Resuelve la Ecuación. Despeja la corriente desconocida. Un valor positivo indica que la dirección asumida era correcta, mientras que un valor negativo indica que la dirección real es opuesta a la asumida.

Ejemplo Práctico

Imagina un nodo con tres corrientes: I1 = 2A (entrando), I2 = 1A (saliendo) y I3 (desconocida). Aplicando la LCK:

I1 - I2 - I3 = 0

2A - 1A - I3 = 0

I3 = 1A

Por lo tanto, la corriente I3 es de 1A y está saliendo del nodo.

Otro Ejemplo: Si I1 = 3A (entrando), I2 (saliendo) e I3 = -1A (entrando, el signo negativo indica que realmente sale). Entonces:

I1 - I2 + I3 = 0

3A - I2 - 1A = 0

I2 = 2A

Aquí, I2 es de 2A y sale del nodo.

Recuerda, la LCK es una herramienta poderosa para el análisis de circuitos. Practica con diferentes ejemplos para dominar su aplicación.
